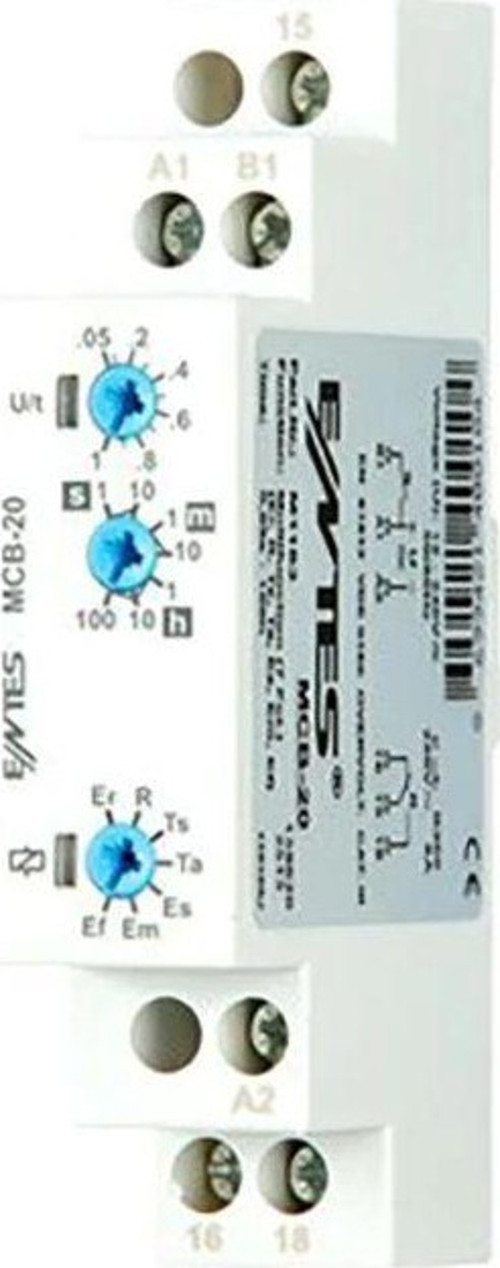

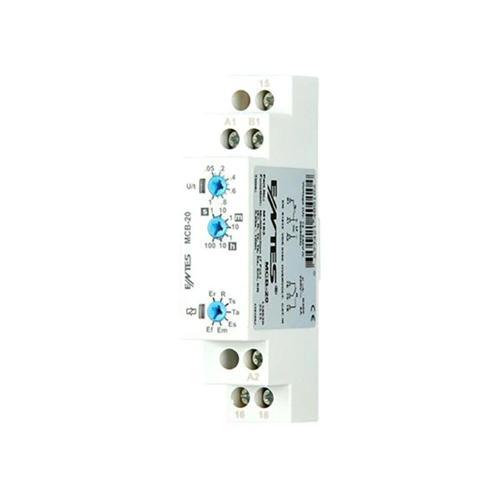

Entes Mcb-20 Zaman Rölesi Mini 0,05-100H, M4897

Entes Mcb-20 Zaman Rölesi Mini 0,05-100H, M4897

Bilgi ve Özellikler

Entes MCB-20 (Ürün Kodu: M4897), çok fonksiyonlu zaman rölesi formunda tasarlanmış, 0,05 saniye – 100 saat aralığında ayarlanabilir geniş zamanlama yeteneğine sahip bir elektronik zaman rölesi (timer relay)’dir. Endüstriyel, ticari ve pano içi zaman kontrol uygulamalarında yaygın şekilde kullanılır.

Temel Teknik Özellikler

• Model / Kod: MCB-20 (M4897)
  Zaman Aralığı: ~0,1 saniye – 100 saat (50 ms – 100 h) ayarlanabilir * (bazı satıcılarda bu şekilde belirtilmiştir).
  Fonksiyon Sayısı: ✦ Birden fazla zaman fonksiyonu (çekme gecikmeli, bırakma gecikmeli vb.) programlanabilir.
• Besleme Gerilimi: 12 – 240 VAC/DC (geniş gerilim aralığı ile AC veya DC besleme).
• Kontak Çıkışı:Genellikle 1 C/O (COM, NO, NC) kontak çıkışı
• Çıkış kapasitesi tipik olarak 8 A / 2000 VA (bazı satıcı listeleri 16 A/4000 VA olarak belirtebiliyor—ürün versiyonuna göre değişkenlik gösterebilir).
• Montaj: DIN rayına monte edilebilir (DIN I tipi).
• Göstergeler: Çalışma ve durum LED’leri ile görsel geri bildirim.
• Koruma Sınıfı: IP20 (iç mekan/pano içi kullanım için uygun).
• Çalışma Frekansı: 50/60 Hz.
• Kompakt Tasarım: Elektrik panolarında yer tasarrufu sağlar.

Çalışma ve Fonksiyon

• MCB-20, tetikleme sinyali veya besleme uygulandığında ayarlanan süre boyunca gecikmeli veya farklı zaman fonksiyonlarını yerine getirir. Cihaz üzerinde zaman aralığı ve fonksiyon seçimi ayar trimleri bulunur. Zaman ayarı seçilen zaman aralığı ile zaman çarpanı kombinasyonu üzerinden yapılır.

Zaman Fonksiyonları

Örnek olarak (kullanıcı manuelinde listelenen):

Gecikmeli başlatma (ON Delay)

Gecikmeli durdurma (OFF Delay)

Kontrollü tetikleme girişleri ile çeşitli modlar

Simetrik flaşör fonksiyonu
… gibi fonksiyonlar bulunur (ayarlanan moda göre davranış değişir).

Kullanım Alanları

MCB-20 zaman rölesi genellikle şu uygulamalarda kullanılır:

Endüstriyel otomasyon sistemleri

Elektrik pano kontrol devreleri

Aydınlatma ve pompa zamanlamaları

Ticari binalarda zaman kontrollü işler

Süreli çalışma gerektiren makineler ve kontrol sistemleri

Avantajlar & Dikkat Edilmesi Gerekenler

Avantajlar:

• Geniş zaman aralığı (0,1 sn ila 100 saat) ile esnek ayarlar.

• DIN ray montajı ile kolay pano içi kullanım.

• Çok fonksiyonlu zaman modları — farklı uygulamalarda esneklik sağlar.

• Geniş besleme gerilimi desteği ile farklı sistemlerde kullanılabilir.

Dikkat:

• IP20 koruma sınıfı nedeniyle doğrudan dış ortamlarda kullanılmamalı, uygun koruma muhafazası içinde çalıştırılmalıdır.

• Yüksek akımlı cihazlar için ek bir kontaktör kullanılması tavsiye edilir (rele kontağı doğrudan yüksek yüklerde zorlana
