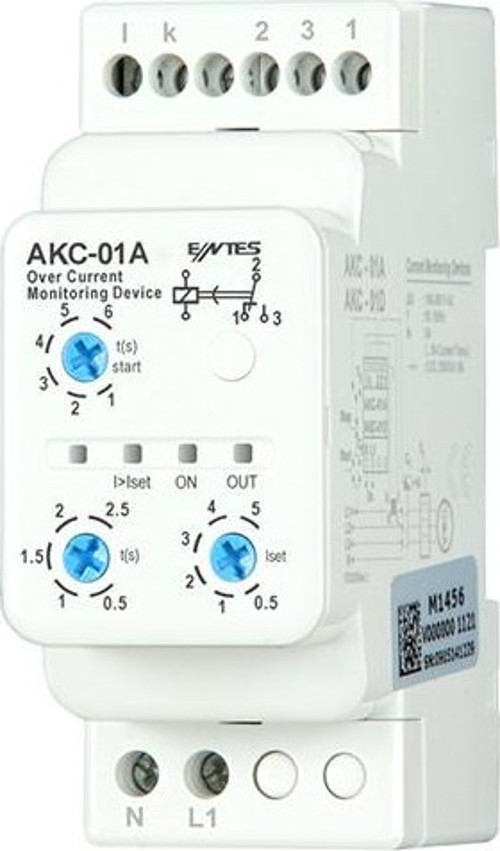

Entes Akc-01A Aşırı Akım Koruma Rölesi 0,5-5A, M1456

Entes Akc-01A Aşırı Akım Koruma Rölesi 0,5-5A, M1456

Ürün Genel Tanımı

Entes AKC-01A (M1456), tek fazlı sistemler için tasarlanmış aşırı akım koruma rölesidir.
Cihaz, bağlı yükün çektiği akımı izler ve ayarlanan üst sınırın üzerine çıkıldığında devreyi keserek sistemi korur. Uygulamalar arasında motor, pompa, fan gibi yüklerin korunması bulunur.

Temel Teknik Özellikler

Akım Ölçüm ve Koruma

• Akım ayar aralığı:
  • 0,5 A – 5 A (direkt ölçüm)
  • 1-10000/5 A (akım trafosu ile genişletilmiş ölçüm)


Bu, rölenin hem düşük akımları doğrudan hem de CT (akım trafosu) ile yüksek akımları ölçerek koruma yapabileceği anlamına gelir.

• Koruma türü:

Aşırı akım koruması – Akım, ayarlanan üst sınırın üzerine çıktığında röle tetiklenir.

Kontak ve Çıkış

• Kontak tipi: 1 x C/O (değişir kontak)
• Çıkış kapasitesi: 8 A / 2000 VA (omik yükler için)


Besleme & Montaj

• Besleme gerilimi: Tipik olarak 230 VAC ± 10 %
• Montaj tipi: DIN rayı (DIN II tipi) – pano içi montaj için uygundur


Çevresel ve Fiziksel

• Koruma sınıfı: IP20 – Pano içi kullanım için uygun
• Çalışma frekansı: 50/60 Hz
• Çalışma sıcaklığı: Yaklaşık -5 °C … +55 °C

Nasıl Çalışır?

Bu röle, bağlı yükün çektiği akımı sürekli ölçer.
➡️ Akım ayarlanan üst değeri aşarsa, röle kontakları açarak devreyi keser ve sistemi aşırı akımdan korur.
➡️ Akım normal seviyeye döndüğünde röle yeniden devreye girer.

Kullanım Alanları

✔ Motor koruma
✔ Pompa ve fan sistemleri
✔ Elektrik panolarında aşırı akım koruması
✔ Otomasyon ve kontrol uygulamaları
