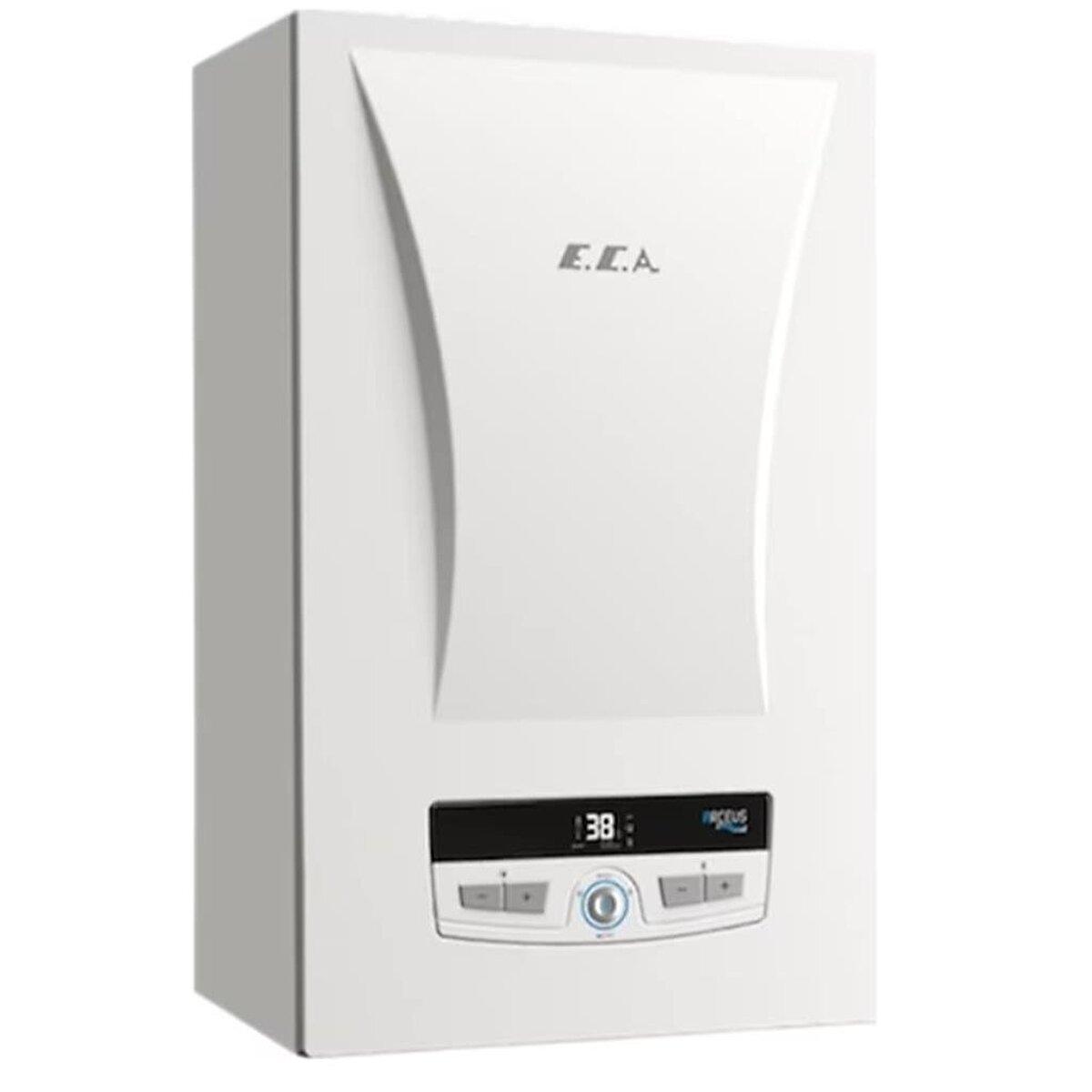

E.C.A Arceus 24 kW (Kalorifer ve Sıcak Su) Trifaze Elektrikli Kombi

Teknik & Tasarım ÖzellikleriErP Sistemine UygunSessiz Çalışma (38 dB)Minimal BoyutlarElektrik Enerjisi KullanımıYüksek Modülasyon OranıKontaktör ve Sigorta ile Güvenli KullanımÖzel Alaşımlı RezistansSıcak Kullanım Suyu Comfort ModuOtomatik By-Pass SistemiOda Termostatı Kullanım İmkanı (Opsiyonel)Donma KorumasıServis ve Bakım KolaylığıThe Chicago Athenaeum Good Design Tasarım Ödülü

* 12 - 15 - 18 - 24 - 27 kW'lık kapasite seçenekleri
* Sessiz çalışma (38 dB)
* Minimal boyutları ile kullanım alanından tasarruf
* Elektrik enerjisi ile kullanım (monofaze veya trifaze)
* Enerji verimli pompa ile ErP sistemine uygun
* Yüksek modülasyon oranı
* Kontaktor sistemi ve dahili sigorta ile kullanım güvenliği
* Inconel 800 özel alaşımlı rezistans
* Sıcak kullanım suyu temini için ikinci bir plakalı eşanjör (MT model)
* Comfort modu ile anlık sıcak su erişimi
* Çift NTC sistemi ile daha hassas ve güvenli sıcaklık kontrolü
* Tesisatı ve kombiyi koruma altına alan otomatik By-Pass sistemi
* On/Off ve modülasyonlu oda termostatları ile kullanabilme
* Donmaya karşı koruma
* CE Belgeli
* Servis ve bakım kolaylığı sağlayan tasarım
* Cihaz Boyutları: 678 x 410 x 288 mm
* The Chicago Athenaeum 2021 Good Design Ödülü

Elektrik enerjisi kullanan çevre dostu E.C.A. Arceus Kombi 5 farklı kapasite (12 kW, 15 kW, 18 kW, 24 kW ve 27 kW) olarak mahalin ısıtılması ve kullanım sıcak suyunun hazırlanması için tasarlanmıştır.

Arceus kombi çalışması; cihazın eşanjöründe suyun 6 ve 9 kW lık rezistans gruplarıyla ısıtılması, ısıtılan suyun mahal ısıtma ya da sıcak kullanım suyunun temininde kullanılması prensibine dayanmaktadır. Arceus kombi, sistemdeki ısıl ihtiyaca göre 2 kW ya da 3 kW dirençleri on/off şeklinde devreye alarak geniş aralıkta modülasyon yapılmasını sağlar.

Plakalı eşanjörlü MT modeli, entegre plakalı eşanjörü sayesinde ısıtma ve sıcak kullanım suyu ihtiyaçları için kullanılabilir. Sadece ısıtma olan mahaller için CH modeli, boyler ve mahal ısıtması olan mahaller içinse ST modeli kombiler kullanılabilir.

Cihaz TipiARCEUS MT 12ARCEUS MT 15ARCEUS MT 18ARCEUS MT 24ARCEUS MT 27Nominal Güç (kW)1215182727Besleme Gerilimi1~ 230 VAC ve 3~ 400 VAC1~ 230 VAC ve 3~ 4003~ 400 VAC3~ 400 VAC3~ 400 VACNominal Akım (A)1~ 52,2 ve 3~ 17,41~ 65 ve 3~ 2226,134,839,1Besleme Kablo Kesiti (mm)1~ 3x10 ve 3~ 5x41~ 3x16 ve 3~ 5x65x65x65x10Merkezi Isıtma Sezonsal Verim (%)39,639,839,839,939,9Sıcak Kullanım Suyu Yük Profili Verimlilik(M) Sıcak Su Yük Profili - (C) Enerji(L) Sıcak Su Yük Profili - (C) Enerji(L) Sıcak Su Yük Profili - (C) Enerji(XL) Sıcak Su Yük Profili - (C) Enerji(XL) Sıcak Su Yük Profili - C EnerjiMerkezi Kalorifer Isıtma(D) Enerji(D) Enerji(D) Enerji(D) Enerji(D) EnerjiSes Seviyesi (dB)3838383838Boyutlar (YxGxD) | Net Ağırlık (kg) 678 x 410 x 288 |27 kg.678 x 410 x 288 | 27 kg.678 x 410 x 288 | 29 kg.678 x 410 x 288 | 29 kg.678 x 410 x 288 | 29 kg.

Arceus MT 12 Cihazı için Monofaze ve Trifaze besleme bilgileri tabloda ayrı ayrı belirtilmiştir.

Diğer kapasiteler sadece Trifaze besleme ile çalışabilmektedir.

Cihaz tabloda verilen besleme gerilimleri altında çalıştırılmalıdır. Cihazın bağlandığı besleme hattı; kapasite olarak cihazın nominal güç değerini kaldırabilecek yapıda, topraklı ve 30 mA hassasiyetli kaçak akım koruma cihazıyla emniyete alınmış olmalıdır. Hat üzerinde kullanılacak sayaç, sigorta ve kaçak akım cihazları nominal akım değerlerini kaldırabilecek büyüklükte seçilmelidir.
