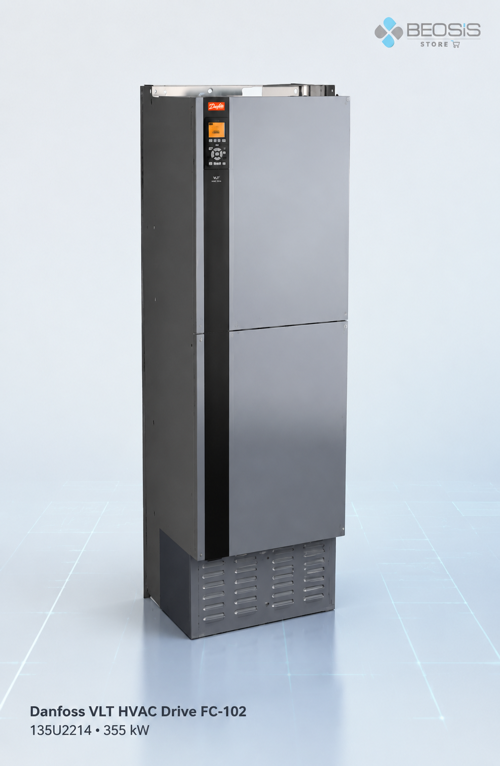

Danfoss 135U2214, büyük güçlü fan, pompa, klima santrali ve merkezi HVAC uygulamalarında motor hızını kontrollü biçimde yönetmek üzere yapılandırılmış 355 kW / 500 HP sınıfında profesyonel bir frekans konvertörüdür. FC-102 platformu; grafik yerel kontrol paneli, HVAC odaklı kontrol fonksiyonları, RFI H2 filtre ve kaplamalı elektronik kart yapısını E3H şasiyle bir araya getirir.
- HVAC odaklı kontrol: Fan, pompa, klima santrali ve proses hava sistemleri için hız kontrol altyapısı sunar.
- İşletme optimizasyonu: Motor hızının gerçek ihtiyaca göre ayarlanması, doğru projelendirilmiş sistemlerde enerji tüketimini ve mekanik zorlanmayı azaltmaya yardımcı olabilir.
- Grafik kullanıcı arayüzü: LCP üzerinden durum izleme, parametre ayarı ve devreye alma işlemlerini kolaylaştırır.
- Zorlu ortamlara hazırlık: Kaplamalı PCB, elektronik bileşenlerin endüstriyel HVAC ortamlarında korunmasına katkı sağlar.
- Klima santrali ve büyük kapasiteli fanlar
- Soğutma kulesi fanları
- Sirkülasyon ve proses pompaları
- Chiller yardımcı ekipmanları
- Hastane, AVM, otel ve veri merkezi HVAC sistemleri
- Endüstriyel havalandırma ve basınç kontrol uygulamaları
| Marka / Seri | Danfoss VLT® HVAC Drive FC-102 |
|---|---|
| Ürün kodu | 135U2214 |
| Model kodu | FC-102N355T4E20H2XGCXXXSXXXXAXBXCXXXXDX |
| Güç sınıfı | 355 kW / 500 HP |
| Faz | Üç faz |
| Şebeke gerilimi | 380–480 VAC |
| Görünür güç | 456 kVA |
| Sürekli çıkış akımı (NO) | 658 A (400 V) / 590 A (460 V) |
| Aralıklı çıkış akımı (NO) | 724 A (400 V) / 649 A (460 V) |
| Gövde / koruma sınıfı | E20 – IP20 / şasi |
| Şasi ölçüsü | E3H |
| RFI filtresi | H2 |
| Fren kıyıcı | Yok |
| Kontrol paneli | Grafik yerel kontrol paneli (LCP) |
| PCB koruması | Kaplamalı PCB |
| Şebeke opsiyonu | Yok |
| Kablo girişi | Standart kablo girişleri |
| Yazılım | Güncel standart sürüm / standart dil paketi |
| Yükseklik | 1578 mm |
|---|---|
| Genişlik | 507 mm |
| Derinlik | 482 mm |
| Net ağırlık | 182 kg |
| Brüt ağırlık | 212 kg |
| Ambalaj hacmi | 963,238 litre |
| EAN / GTIN | 5710108284572 |
Hava Akışı
- Üst hava çıkışı için minimum 225 mm boşluk
- Alt hava girişi için minimum 225 mm boşluk
- Maksimum arka kanal hava debisi: 16,4 m³/dk (580 CFM)
- Maksimum kabin hava debisi: 9,9 m³/dk (350 CFM)
Projelendirme
IP20 şasi tipi yapı, uygun pano veya kontrollü teknik hacim içinde kullanılmalıdır. Montaj konumu, ortam sıcaklığı, kablo kesitleri, kısa devre koruması, EMC düzeni, topraklama ve havalandırma hesabı uygulamaya göre yetkin mühendislik ekibi tarafından doğrulanmalıdır.
Önemli: Bu sayfadaki özet bilgiler ürün seçimini kolaylaştırmak içindir. Sipariş ve devreye alma öncesinde tam model kodunu, motor etiket değerlerini, şebeke koşullarını, yük profilini ve güncel Danfoss teknik dokümanlarını kontrol ediniz.
Model Kodunun Yapılandırma Özeti| FC-102 | VLT® HVAC Drive ürün ailesi |
|---|---|
| N355 | 355 kW / 500 HP güç sınıfı |
| T4 | Üç faz, 380–480 VAC |
| E20 | IP20 / şasi gövde |
| H2 | RFI filtre seçeneği |
| G | Grafik yerel kontrol paneli |
| C | Kaplamalı PCB |
| AX / BX / CX / DX | Ek A, B, C ve D opsiyonları bulunmayan standart yapılandırma |
Ürün, FC-102 serisinde N355 güç sınıfındadır ve nominal olarak 355 kW / 500 HP uygulamalar için yapılandırılmıştır. Nihai seçim; motor akımı, yük tipi, ortam ve aşırı yük gereksinimiyle doğrulanmalıdır.
Şebeke gerilim aralığı nedir?Üç faz 380–480 VAC şebeke sınıfındadır.
Ürün dış ortamda doğrudan kullanılabilir mi?Bu varyant IP20 şasi tipidir. Doğrudan dış ortam kullanımı için uygun değildir; uygun koruma sınıfına sahip pano veya kontrollü teknik alan gerekir.
Kontrol paneli ürünle birlikte gelir mi?Bu yapılandırmada grafik yerel kontrol paneli (LCP) belirtilmiştir.
Fren kıyıcı mevcut mu?Hayır. Model yapılandırmasında fren kıyıcı bulunmadığı belirtilmiştir.
Sipariş öncesinde hangi bilgiler kontrol edilmelidir?Motor gücü ve akımı, şebeke gerilimi, yük karakteristiği, aşırı yük ihtiyacı, ortam koşulları, pano havalandırması, EMC gereksinimleri ve tam model kodu kontrol edilmelidir.
Projeniz İçin Doğru Sürücüyü SeçinDanfoss 135U2214 için motor etiketi, uygulama tipi, şebeke bilgisi ve pano koşullarını paylaşarak ürün uyumluluğunu siparişten önce teyit edebilirsiniz.
