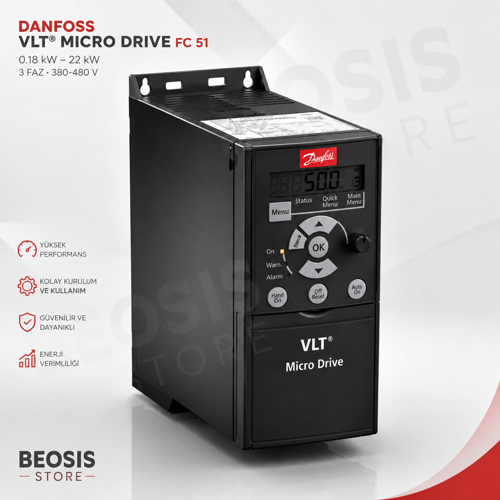

Danfoss 132F0061 22 kW FC-051P22KT4E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0061 – 22 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0061
Model / Type Code: FC-051P22KT4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 22 kW / 30 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 42,5 A
Kasa Boyutu: M5
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – A1/B (C1)
Fren Kesici: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli: Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0061 VLT® Micro Drive FC 51, 22 kW / 30 HP trifaze AC motorların hız ve proses kontrolü için geliştirilmiş, 3 faz 380-480 V beslemeli kompakt bir frekans konvertörüdür.

FC-051P22KT4E20H3BXCXXXSXXX konfigürasyonu; 42,5 A nominal çıkış akımı, M5 kasa, IP20 koruma, H3 RFI filtre, dahili fren kesici ve kaplamalı PCB özelliklerini bir araya getirir.

VVC+ motor kontrol teknolojisi sayesinde değişken yük koşullarında motor hızının kararlı şekilde kontrol edilmesine yardımcı olur. Kompakt tasarımı sayesinde pano alanının verimli kullanılmasını sağlar.

Standart RS-485 haberleşme altyapısı ve Modbus RTU protokolü ile PLC, HMI, SCADA ve BMS sistemlerine entegre edilebilir.

Pompa, fan, konveyör, mikser, karıştırıcı, HVAC sistemleri, proses makineleri ve endüstriyel üretim hatlarında değişken hızlı motor kontrolü için kullanılabilir.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0061
Type Code	FC-051P22KT4E20H3BXCXXXSXXX
Nominal Motor Gücü	22 kW
Motor Gücü	30 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Nominal Çıkış Akımı	42,5 A
Şebeke Frekansı	50/60 Hz
Kasa Boyutu	M5
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Kesici	Var
PCB	Kaplamalı PCB
LCP	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 ürün ailesi
P22K: 22 kW nominal motor gücü
T4: 3 faz 380-480 VAC besleme sınıfı
E20: IP20 / şasi muhafaza
H3: RFI filtre konfigürasyonu
B: Dahili fren kesici
X: Lokal kontrol paneli dahil değildir
C: Kaplamalı elektronik kart
SXXX: Standart yazılım konfigürasyonu

ELEKTRİKSEL VE MOTOR KONTROL ÖZELLİKLERİ

Nominal Motor Gücü: 22 kW / 30 HP
Giriş Gerilimi: 3 Faz 380-480 VAC
Şebeke Frekansı: 50/60 Hz
Nominal Çıkış Akımı: 42,5 A
Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans
Motor Kontrol Metodu: VVC+ / U/f
Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f
Anahtarlama Frekansı: 0-16 kHz
Hızlanma / Yavaşlama: Programlanabilir
Çok Adımlı Frekans: 8 adım
Kayma Kompanzasyonu: Desteklenir

VVC+ MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi motor hızının ve yük davranışının hassas şekilde kontrol edilmesine yardımcı olur. Değişken yük altında çalışan konveyör, mikser, karıştırıcı ve proses makinelerinde kararlı motor çalışması sağlar.

FC 51 ayrıca genel amaçlı değişken hızlı uygulamalar için klasik U/f motor kontrolünü destekler.

ANALOG VE DİJİTAL GİRİŞ / ÇIKIŞLAR

Analog Giriş: 2 adet
Gerilim Referansı: 0-10 V DC
Akım Referansı: 0/4-20 mA
Analog Çıkış: 1 adet, 0/4-20 mA
Dijital Girişler: Programlanabilir
Röle Çıkışı: Programlanabilir

Analog girişlerden potansiyometre, PLC analog çıkışı, basınç veya debi transmitteri gibi proses sinyalleri alınabilir. Dijital girişler start, stop, reset, yön değiştirme, jog ve preset hız fonksiyonlarında kullanılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss VLT® Micro Drive FC 51 üzerinde standart RS-485 seri haberleşme altyapısı bulunur ve Modbus RTU protokolünü destekler.

Bu sayede sürücü; PLC, HMI, SCADA veya BMS sistemlerinden kontrol edilebilir. Start/stop komutu, yön ve hız referansı haberleşme üzerinden gönderilebilir. Motor frekansı, akım, sürücü durumu ve alarm bilgileri otomasyon sistemi tarafından izlenebilir.

PID PROSES KONTROLÜ

FC 51'in dahili PID kontrol fonksiyonu, basınç, debi veya benzeri proses geri besleme sinyallerine bağlı olarak motor hızının otomatik değiştirilmesine olanak sağlar.

Özellikle pompa ve fan uygulamalarında proses ihtiyacına göre motor devrinin ayarlanması enerji tüketiminin azaltılmasına yardımcı olabilir.

FREN KESİCİ / BRAKE CHOPPER

132F0061 konfigürasyonunda dahili fren kesici bulunmaktadır. Motorun yavaşlaması sırasında oluşan rejeneratif enerji uygun harici fren direncine aktarılabilir.

Bu özellik; konveyör, mikser, karıştırıcı ve yüksek ataletli sistemlerde daha kontrollü ve hızlı yavaşlama gereken uygulamalarda avantaj sağlar.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3
RFI Sınıfı: A1/B (C1)

H3 RFI filtre elektromanyetik girişimlerin azaltılmasına yardımcı olur. EMC performansı için uygun ekranlı motor kablosu, doğru topraklama ve ekran sonlandırması uygulanmalıdır.

KAPLAMALI PCB

Elektronik kart üzerindeki koruyucu kaplama, nem, toz ve endüstriyel ortam koşullarının elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

LOKAL KONTROL PANELİ VE AKSESUARLAR

FC-051P22KT4E20H3BXCXXXSXXX konfigürasyonunda lokal kontrol paneli standart olarak dahil değildir.

132B0100 – LCP 11: Nümerik lokal kontrol paneli.
132B0101 – LCP 12: Entegre potansiyometreli lokal kontrol paneli.
132B0102 – Uzaktan Montaj Kiti: LCP'nin pano kapağına monte edilmesini sağlar.

STANDART KONTROL FONKSİYONLARI

VVC+ ve U/f motor kontrolü, PID proses kontrolü, moment sınırlama, kayma kompanzasyonu, programlanabilir minimum ve maksimum frekans, atlama frekansı, çoklu hız referansı, 8 adımlı frekans, programlanabilir hızlanma/yavaşlama rampaları, otomatik yeniden başlatma, moment artırma ve RS-485 haberleşme fonksiyonlarını destekler.

KORUMA FONKSİYONLARI

FC 51; aşırı akım, kısa devre, toprak hatası, aşırı gerilim, düşük gerilim, giriş/çıkış faz kaybı, aşırı sıcaklık, elektronik motor aşırı yük koruması, motor sıkışması ve haberleşme hatalarının izlenmesine yönelik koruma ve alarm fonksiyonlarına sahiptir.

MEKANİK VE MONTAJ ÖZELLİKLERİ

Kasa Boyutu: M5
Yaklaşık Boyutlar: 335 × 165 × 248 mm
Koruma Sınıfı: IP20
Montaj: Elektrik panosu içerisinde dikey montaj
Soğutma: Fanlı

Montaj sırasında üreticinin belirttiği minimum üst ve alt hava boşluklarına dikkat edilmelidir. Yüksek sıcaklık, yüksek rakım ve özel montaj koşullarında Danfoss derating kriterleri dikkate alınmalıdır.

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C
Muhafaza: IP20 / Şasi
Elektronik Kart: Kaplamalı PCB
Soğutma: Fanlı
Montaj Ortamı: Elektrik panosu

UYGULAMA ALANLARI

Konveyör Sistemleri: Taşıma ve üretim hatlarında değişken hızlı motor kontrolü.

Pompa Sistemleri: Debi ve basınç ihtiyacına göre motor hızının ayarlanması.

Fan ve HVAC Sistemleri: Hava debisinin motor devri üzerinden kontrol edilmesi.

Mikser ve Karıştırıcılar: Proses ihtiyacına göre kontrollü motor hız ayarı.

Proses Makineleri: Değişken hız gerektiren endüstriyel ekipmanlar.

Paketleme ve Gıda Hatları: Konveyör, mikser ve yardımcı proses motorlarının kontrolü.

Makine Otomasyonu: PLC ve SCADA kontrollü endüstriyel makineler.

NEDEN DANFOSS 132F0061?

22 kW / 30 HP Güç: Yüksek güçlü endüstriyel motor uygulamalarına uygun.
42,5 A Nominal Çıkış: 400 V sınıfındaki 22 kW motor uygulamalarına uygun kapasite.
3 Faz 380-480 V: Standart endüstriyel 400 V şebekelerle uyumlu.
VVC+ Kontrol: Değişken yük altında hassas motor kontrolü.
Modbus RTU: PLC, HMI, SCADA ve BMS entegrasyonu.
Dahili Fren Kesici: Harici fren direnci ile dinamik frenleme imkanı.
Kaplamalı PCB: Endüstriyel ortam koşullarına karşı geliştirilmiş koruma.
H3 RFI Filtre: EMC performansının iyileştirilmesine yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss
Seri: VLT® Micro Drive FC 51
Ürün Kodu: 132F0061
Model: FC-051P22KT4E20H3BXCXXXSXXX
Nominal Güç: 22 kW / 30 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 42,5 A
Kasa: M5
Boyut: Yaklaşık 335 × 165 × 248 mm
Koruma: IP20 / Şasi
RFI Filtre: H3 – A1/B (C1)
Fren Kesici: Var
PCB: Kaplamalı
LCP: Dahil değil
Haberleşme: RS-485 / Modbus RTU
Motor Kontrolü: VVC+ / U/f
Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f
Çalışma Ortam Sıcaklığı: -10°C ile +50°C

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0061 VLT® Micro Drive FC 51, 22 kW / 30 HP trifaze AC motorlar için geliştirilmiş 3 faz 380-480 V frekans konvertörüdür. 42,5 A nominal çıkış akımı, M5 kasa, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, dahili fren kesici, H3 RFI filtre ve kaplamalı PCB özellikleriyle pompa, fan, konveyör, mikser, HVAC ve endüstriyel makine otomasyonu uygulamalarında kullanılabilir.
