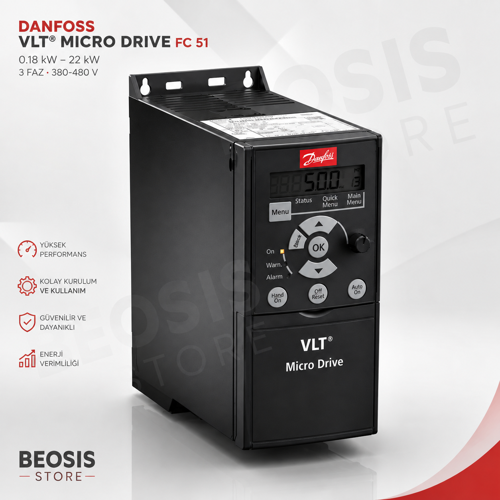

Danfoss 132F0060 18,5 kW FC-051P18KT4E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0060 – 18,5 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0060
Model / Type Code: FC-051P18KT4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 18,5 kW
Motor Gücü: 25 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 37 A
Kasa Boyutu: M5
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Kesici: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli: Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0060 VLT® Micro Drive FC 51, 18,5 kW / 25 HP trifaze AC motorların hız, tork ve proses kontrolü için geliştirilmiş kompakt ve güçlü bir 380-480 V frekans konvertörüdür.

FC-051P18KT4E20H3BXCXXXSXXX modeli; 3 faz 380-480 V besleme, 37 A nominal çıkış akımı, M5 kasa, IP20 muhafaza, H3 RFI filtre, dahili fren kesici ve kaplamalı PCB özelliklerini bir araya getirir.

Danfoss VLT® Micro Drive FC 51 serisinin kompakt yapısı pano içerisindeki montaj alanının verimli kullanılmasını sağlarken, VVC+ motor kontrol teknolojisi değişken yük koşullarında motorun kararlı ve hassas şekilde kontrol edilmesine yardımcı olur.

RS-485 ve Modbus RTU haberleşme desteği sayesinde sürücü PLC, HMI, SCADA ve diğer endüstriyel otomasyon sistemlerine entegre edilebilir.

18,5 kW güç sınıfı; güçlü konveyörler, pompalar, fanlar, mikserler, karıştırıcılar, proses makineleri ve genel endüstriyel motor uygulamalarında kullanılabilecek yüksek performanslı bir motor kontrol çözümü sunar.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0060
Model	FC-051P18KT4E20H3BXCXXXSXXX
Nominal Motor Gücü	18,5 kW
Motor Gücü	25 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Nominal Çıkış Akımı	37 A
Şebeke Frekansı	50/60 Hz
Kasa Boyutu	M5
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Kesici	Var
PCB	Kaplamalı PCB
Lokal Kontrol Paneli	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f
Brüt Ağırlık	10,273 kg
Net Ağırlık	9,983 kg
Hacim	36,3 litre
EAN	5702427554467

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 serisi

P18K: 18,5 kW nominal motor gücü

T: Trifaze besleme

4: 380-480 VAC gerilim sınıfı

E20: IP20 / şasi muhafaza

H3: RFI Sınıf A1/B (C1)

B: Fren kesici / fren chopper

X: Lokal kontrol paneli dahil değildir

C: Kaplamalı PCB

X: Şebeke opsiyonu yok

XX: Standart uyarlama

SXXX: Standart yazılım sürümü

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 18,5 kW

Motor Gücü: 25 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Nominal Çıkış Akımı: 37 A

Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans

Aşırı Yüklenebilirlik: %150 / 1 dakika

Kalkış Momenti: %150

Danfoss FC 51 sipariş tablosunda 132F0060, 18,5 kW güç ve 37 A nominal akım değeriyle 380-480 V üç faz sınıfında listelenir.

FREKANS VE HIZ KONTROLÜ

Kontrol Metodu: VVC+ vektör kontrol / U/f skaler kontrol

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

VVC+ VEKTÖR MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi motorun hız ve tork davranışının hassas şekilde kontrol edilmesine yardımcı olur.

Motor yükünün çalışma sırasında değiştiği uygulamalarda motor hızının daha kararlı tutulması, proses performansının iyileştirilmesi ve mekanik ekipmanın daha kontrollü şekilde çalıştırılması açısından avantaj sağlar.

Konveyör, mikser, karıştırıcı ve genel endüstriyel makine uygulamalarında etkili motor kontrolü sağlar.

U/f MOTOR KONTROLÜ

FC 51 klasik U/f – Gerilim/Frekans kontrol yöntemini de destekler.

U/f kontrol, yüksek hassasiyetli tork kontrolünün gerekli olmadığı genel amaçlı motor hız kontrol uygulamalarında kullanılabilir.

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış Sayısı: 1 adet

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, basınç transmitteri, debi transmitteri, PLC analog çıkışı veya farklı proses sinyalleri sürücüye aktarılabilir.

Analog çıkış üzerinden motor akımı, frekans veya diğer sürücü çalışma değerleri otomasyon sistemlerine aktarılabilir.

DİJİTAL GİRİŞ VE ÇIKIŞLAR

Dijital Giriş Sayısı: 5 adet

Dijital Çıkış Sayısı: 1 adet

Röle Çıkışı: 1 adet

Dijital girişler start/stop, yön değiştirme, jog, preset hız veya diğer programlanabilir sürücü fonksiyonlarında kullanılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss FC 51 üzerinde RS-485 seri haberleşme altyapısı bulunur.

Haberleşme Protokolü: Modbus RTU

Fiziksel Arayüz: RS-485

PLC Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Modbus RTU üzerinden sürücüye start/stop komutları verilebilir, hız referansı gönderilebilir ve motor çalışma değerleri izlenebilir.

Motor frekansı, motor akımı, sürücü durumu, çalışma bilgileri ve alarm değerleri otomasyon sistemi üzerinden takip edilebilir.

PID PROSES KONTROLÜ

FC 51 içerisinde bulunan PID kontrol fonksiyonu, uygun proses uygulamalarında motor hızının proses geri besleme değerine göre otomatik olarak ayarlanmasına imkan verir.

Basınç, debi veya benzeri proses değerleri analog giriş üzerinden sürücüye aktarılabilir.

Bu özellik özellikle pompa ve fan sistemlerinde motorun proses ihtiyacına göre çalışmasına yardımcı olur.

FREN KESİCİ / FREN CHOPPER

Danfoss 132F0060 modelinde dahili fren kesici bulunmaktadır.

Fren kesici, motorun hızlı yavaşlaması sırasında ortaya çıkan rejeneratif enerjinin uygun bir harici fren direnci üzerinden harcanmasına olanak sağlar.

Bu yapı yüksek ataletli yüklerde ve kısa yavaşlama süresi gerektiren uygulamalarda avantaj sağlar.

Konveyör, mikser, karıştırıcı ve hızlı çevrimli makinelerde dinamik frenleme için kullanılabilir.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

H3 RFI filtre, sürücünün oluşturabileceği elektromanyetik girişimlerin azaltılmasına yardımcı olur.

EMC performansının sağlanması için ekranlı motor kablosu, uygun topraklama ve doğru kablo güzergahı kullanılması önemlidir.

KAPLAMALI PCB

PCB Tipi: Kaplamalı PCB

Elektronik kart üzerindeki koruyucu kaplama, nem, toz ve bazı endüstriyel çevresel etkilerin elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

LOKAL KONTROL PANELİ

FC-051P18KT4E20H3BXCXXXSXXX modelinde lokal kontrol paneli standart ürün kapsamına dahil değildir.

LCP gerektiğinde ayrıca sipariş edilmelidir.

132B0100 – LCP 11: Potansiyometresiz nümerik lokal kontrol panelidir. Parametre ayarı, hızlı menü, çalışma durumu görüntüleme, manuel/otomatik kontrol, reset ve parametre kopyalama işlemleri için kullanılabilir.

132B0101 – LCP 12: Entegre potansiyometreli lokal kontrol panelidir. Sürücü hızının panel üzerinden lokal olarak ayarlanmasını kolaylaştırır.

132B0102 – LCP Uzaktan Montaj Kiti: LCP'nin pano kapağına uzaktan monte edilmesine imkan sağlar.

STANDART KONTROL FONKSİYONLARI

Motor Kontrolü: VVC+ ve U/f

PID Kontrol: Desteklenir

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Minimum Frekans Sınırı: Programlanabilir

Maksimum Frekans Sınırı: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı enerji tasarruf fonksiyonları

Seri Haberleşme: RS-485

Protokol: Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Sürücü Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

Kontrol Elektroniği Hata İzleme: Var

MEKANİK ÖZELLİKLER

Kasa Boyutu: M5

Yükseklik: 335 mm

Genişlik: 165 mm

Derinlik: 248 mm

Brüt Ağırlık: 10,273 kg

Net Ağırlık: 9,983 kg

Hacim: 36,3 litre

EAN: 5702427554467

M5 kasa için Danfoss seçim kılavuzunda yaklaşık 335 × 165 × 248 mm ölçüler verilmektedir.

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Koruma Sınıfı: IP20 / Şasi

PCB: Kaplamalı

Montaj: Elektrik panosu içerisinde dikey montaja uygun

Soğutma: Fanlı soğutma

UYGULAMA ALANLARI

Konveyör Sistemleri – Ağır ve orta yük sınıfındaki taşıma hatlarında değişken motor hız kontrolü

Pompa Sistemleri – Debi ve basınç ihtiyacına göre pompa hızının ayarlanması

Fan ve Aspiratörler – Hava debisinin motor hızı üzerinden kontrol edilmesi

Mikser Sistemleri – Karıştırma hızının proses ihtiyacına göre ayarlanması

Karıştırıcı Sistemler – Değişken yük koşullarında kararlı motor kontrolü

Paketleme Makineleri – Üretim çevrimine göre kontrollü motor hareketi

Proses Makineleri – Değişken hız ve tork gerektiren üretim ekipmanları

Gıda Üretim Hatları – Konveyör, mikser ve yardımcı motorların hız kontrolü

Tekstil Makineleri – Değişken hızlı üretim ekipmanları

Makine Otomasyonu – PLC ve HMI kontrollü endüstriyel makineler

HVAC Sistemleri – Yüksek güçlü fan ve pompa uygulamaları

Endüstriyel Üretim Hatları – 18,5 kW sınıfında genel amaçlı motor kontrolü

Genel Amaçlı AC Motor Kontrolü – 400 V sınıfındaki uygun trifaze asenkron motorların hız kontrolü

NEDEN DANFOSS 132F0060?

18,5 kW / 25 HP Güç Kapasitesi – Orta ve yüksek güçteki endüstriyel motor uygulamaları için uygun güç sınıfı.

37 A Nominal Çıkış Akımı – 380-480 V, 18,5 kW motor uygulamalarına uygun nominal akım kapasitesi.

3 Faz 380-480 V Besleme – Türkiye'deki 400 V endüstriyel elektrik sistemleriyle uyumlu gerilim sınıfı.

M5 Kasa – 18,5 kW güç sınıfında kompakt pano montajı sağlar.

VVC+ Motor Kontrolü – Değişken yük koşullarında hassas motor kontrolüne yardımcı olur.

Modbus RTU / RS-485 – PLC, SCADA ve HMI sistemleriyle kolay entegrasyon sağlar.

Dahili Fren Kesici – Dinamik frenleme uygulamalarında harici fren direnci kullanılmasına imkan verir.

Kaplamalı PCB – Endüstriyel ortam koşullarında elektronik kartların korunmasına yardımcı olur.

H3 RFI Filtre – Doğru EMC montajıyla elektromanyetik girişimlerin sınırlandırılmasına yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0060

Model: FC-051P18KT4E20H3BXCXXXSXXX

Nominal Güç: 18,5 kW

Motor Gücü: 25 HP

Besleme: 3 Faz

Şebeke Gerilimi: 380-480 VAC

Nominal Çıkış Akımı: 37 A

Kasa: M5

Boyutlar: 335 × 165 × 248 mm

Koruma: IP20 / Şasi

RFI Filtre: H3 – A1/B (C1)

Fren Kesici: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f

Aşırı Yük Kapasitesi: %150 / 1 dakika

Brüt Ağırlık: 10,273 kg

Net Ağırlık: 9,983 kg

EAN: 5702427554467

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0060 VLT® Micro Drive FC 51, 18,5 kW / 25 HP trifaze AC motorlar için geliştirilmiş 380-480 V frekans konvertörüdür. 37 A nominal çıkış akımı, M5 kasa, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, fren kesici, H3 RFI filtre ve kaplamalı PCB özellikleriyle konveyör, pompa, fan, mikser ve genel endüstriyel otomasyon uygulamaları için güçlü ve kompakt bir motor kontrol çözümüdür.
