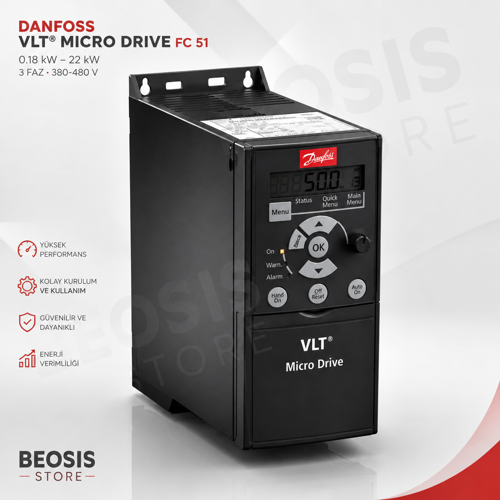

Danfoss 132F0058 11 kW FC-051P11KT4E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0058 – 11 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0058
Model / Type Code: FC-051P11KT4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 11 kW
Motor Gücü: 15 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 23 A
Kasa Boyutu: M4
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Kesici: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli: Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0058 VLT® Micro Drive FC 51, 11 kW / 15 HP trifaze AC motorların hız ve proses kontrolü için geliştirilmiş kompakt ve güçlü bir 380-480 V frekans konvertörüdür.

FC-051P11KT4E20H3BXCXXXSXXX modeli; 3 faz 380-480 V besleme, 23 A nominal çıkış akımı, M4 kasa, IP20 muhafaza, H3 RFI filtre, fren kesici ve kaplamalı PCB özelliklerini bir araya getirir.

FC 51 serisinin kompakt mimarisi elektrik panolarında alan tasarrufu sağlarken, VVC+ motor kontrol teknolojisi değişken yük koşullarında motorun hassas ve kararlı şekilde kontrol edilmesine yardımcı olur.

RS-485 haberleşme altyapısı ve Modbus RTU desteği sayesinde PLC, HMI, SCADA ve diğer endüstriyel otomasyon sistemlerine entegre edilebilir.

11 kW güç sınıfı sayesinde daha yüksek güçlü konveyörler, pompalar, fanlar, mikserler, proses makineleri ve genel makine otomasyonu uygulamalarında kullanılabilecek güçlü bir motor kontrol çözümüdür.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0058
Model	FC-051P11KT4E20H3BXCXXXSXXX
Nominal Motor Gücü	11 kW
Motor Gücü	15 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Nominal Çıkış Akımı	23 A
Şebeke Frekansı	50/60 Hz
Kasa Boyutu	M4
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Kesici	Var
PCB	Kaplamalı PCB
Lokal Kontrol Paneli	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f
Brüt Ağırlık	6,3 kg
Net Ağırlık	6,0 kg
Hacim	20,261 litre
EAN	5702427554443

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 serisi

P11K: 11 kW nominal motor gücü

T: Trifaze besleme

4: 380-480 VAC gerilim sınıfı

E20: IP20 / şasi muhafaza

H3: RFI Sınıf A1/B (C1)

B: Fren kesici

X: Lokal kontrol paneli dahil değildir

C: Kaplamalı PCB

XXX: Standart konfigürasyon

SXXX: Standart yazılım sürümü

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 11 kW

Motor Gücü: 15 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Nominal Çıkış Akımı: 23 A

Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans

Aşırı Yük Kapasitesi: %150 / 1 dakika

Kalkış Momenti: %150

FREKANS VE HIZ KONTROLÜ

Kontrol Metodu: VVC+ vektör kontrol / U/f skaler kontrol

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

VVC+ MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi motorun hız ve tork davranışının daha hassas şekilde kontrol edilmesine yardımcı olur.

Değişken yük koşullarında motorun kararlı çalışması, proses kalitesinin artırılması ve mekanik ekipmanın daha kontrollü kullanılması açısından avantaj sağlar.

Konveyör, mikser, karıştırıcı ve genel makine uygulamalarında özellikle faydalıdır.

U/f MOTOR KONTROLÜ

FC 51 aynı zamanda klasik U/f – Gerilim/Frekans kontrol metodunu destekler.

U/f kontrol, hassas tork kontrolünün gerekli olmadığı genel amaçlı motor hız kontrol uygulamalarında kullanılabilir.

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Girişler: Programlanabilir analog referans girişleri

Gerilim Referansı: 0-10 V DC

Akım Referansı: 0/4-20 mA

Analog Çıkış: Programlanabilir

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, PLC analog çıkışı, basınç transmitteri, debi transmitteri veya diğer proses sinyalleri sürücüye aktarılabilir.

Analog çıkış üzerinden motor akımı, frekans veya diğer sürücü çalışma değerleri otomasyon sistemine aktarılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss FC 51 üzerinde RS-485 seri haberleşme altyapısı bulunur.

Protokol: Modbus RTU

Fiziksel Arayüz: RS-485

PLC Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Haberleşme üzerinden sürücü start/stop komutları, hız referansı, motor frekansı, motor akımı, çalışma durumu ve alarm bilgileri merkezi otomasyon sistemine aktarılabilir.

PID PROSES KONTROLÜ

FC 51'in dahili proses kontrol fonksiyonları, uygun pompa ve fan uygulamalarında motor hızının geri besleme sinyaline göre otomatik olarak değiştirilmesine olanak sağlar.

Basınç, debi veya benzeri proses değişkenleri analog giriş üzerinden sürücüye alınarak proses ihtiyacına göre motor hızı kontrol edilebilir.

Bu yapı enerji tüketiminin optimize edilmesine ve prosesin daha kararlı çalışmasına yardımcı olabilir.

FREN KESİCİ

132F0058 konfigürasyonunda fren kesici bulunmaktadır.

Fren kesici, motorun hızlı yavaşlaması sırasında oluşan rejeneratif enerjinin uygun harici fren direnci üzerinden harcanmasına olanak sağlar.

Bu özellik özellikle yüksek ataletli yüklerde, konveyörlerde, mikserlerde ve kısa duruş süresi gerektiren makine uygulamalarında avantaj sağlar.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

H3 filtre, sürücünün oluşturabileceği elektromanyetik girişimlerin azaltılmasına yardımcı olur.

EMC performansı için uygun ekranlı motor kablosu, doğru topraklama ve uygun kablo yerleşimi uygulanmalıdır.

KAPLAMALI PCB

PCB Tipi: Kaplamalı PCB

Elektronik kart üzerindeki koruyucu kaplama; nem, toz ve endüstriyel ortam etkilerinin elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

LOKAL KONTROL PANELİ

FC-051P11KT4E20H3BXCXXXSXXX konfigürasyonunda lokal kontrol paneli standart olarak dahil değildir.

LCP gerektiğinde ayrıca sipariş edilebilir.

132B0100 – LCP 11: Nümerik lokal kontrol panelidir. Parametre ayarı, durum görüntüleme, manuel/otomatik kontrol, reset ve parametre kopyalama fonksiyonlarını destekler.

132B0101 – LCP 12: Entegre potansiyometreli kontrol panelidir. Lokal hız ayarı yapılması gereken uygulamalarda avantaj sağlar.

132B0102 – LCP Uzaktan Montaj Kiti: LCP'nin pano kapısına monte edilmesine olanak sağlayan uzaktan montaj kitidir.

STANDART KONTROL FONKSİYONLARI

Motor Kontrolü: VVC+ ve U/f

PID Kontrol: Desteklenir

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Minimum / Maksimum Frekans: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı fonksiyonlar

Seri Haberleşme: RS-485 / Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Sürücü Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

MEKANİK ÖZELLİKLER

Kasa Boyutu: M4

Yükseklik: Yaklaşık 292 mm

Genişlik: Yaklaşık 125 mm

Derinlik: Yaklaşık 241 mm

Net Ağırlık: 6,0 kg

Brüt Ağırlık: 6,3 kg

Hacim: 20,261 litre

EAN: 5702427554443

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Koruma Sınıfı: IP20 / Şasi

PCB: Kaplamalı

Montaj: Elektrik panosu içerisinde dikey montaja uygun

Soğutma: Güç sınıfına uygun fanlı soğutma

UYGULAMA ALANLARI

Konveyör Sistemleri – Malzeme taşıma ve üretim hatlarında kontrollü motor hız uygulamaları

Pompa Sistemleri – Debi ve basınç kontrolünün motor hızına göre yapılması

Fan ve Aspiratörler – Değişken hava debisi uygulamaları

Mikserler – Proses ihtiyacına göre karıştırma hızının ayarlanması

Karıştırıcı Sistemler – Değişken yük koşullarında motor kontrolü

Paketleme Makineleri – Üretim hızına bağlı motor kontrol uygulamaları

Gıda Üretim Makineleri – Konveyör ve proses ekipmanlarının hız kontrolü

Tekstil Makineleri – Değişken hızlı üretim mekanizmaları

Makine Otomasyonu – PLC ve HMI kontrollü endüstriyel makine uygulamaları

HVAC Sistemleri – Fan ve pompa motorlarının hız kontrolü

Endüstriyel Üretim Hatları – 11 kW sınıfında genel amaçlı değişken hızlı motor kontrolü

Genel Amaçlı AC Motor Kontrolü – Uygun 400 V trifaze AC motorların hız kontrolü

NEDEN DANFOSS 132F0058?

11 kW / 15 HP Güç Kapasitesi – Orta ve yüksek güçteki endüstriyel motor uygulamaları için uygun güç sınıfı.

23 A Nominal Çıkış Akımı – 11 kW motor uygulamalarına uygun çıkış kapasitesi.

3 Faz 380-480 V Besleme – Türkiye'deki 400 V endüstriyel şebekelerde kullanım için uygun.

M4 Kompakt Kasa – 11 kW güç seviyesinde kompakt pano montajı.

VVC+ Motor Kontrolü – Değişken yük koşullarında hassas motor kontrolü.

Modbus RTU / RS-485 – PLC, SCADA ve HMI entegrasyonunu kolaylaştırır.

Dahili Fren Kesici – Dinamik frenleme gereken uygulamalarda uygun fren direnci kullanımına imkan verir.

Kaplamalı PCB – Endüstriyel ortam koşullarında elektronik kartların korunmasına yardımcı olur.

H3 RFI Filtresi – Uygun EMC montajıyla elektromanyetik girişimlerin azaltılmasına yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0058

Model: FC-051P11KT4E20H3BXCXXXSXXX

Nominal Güç: 11 kW

Motor Gücü: 15 HP

Besleme: 3 Faz

Şebeke Gerilimi: 380-480 VAC

Nominal Çıkış Akımı: 23 A

Kasa: M4

Koruma: IP20

RFI Filtre: H3 – A1/B (C1)

Fren Kesici: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Brüt Ağırlık: 6,3 kg

Net Ağırlık: 6,0 kg

EAN: 5702427554443

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0058 VLT® Micro Drive FC 51, 11 kW / 15 HP trifaze AC motorlar için geliştirilmiş 380-480 V frekans konvertörüdür. 23 A nominal çıkış, M4 kompakt kasa, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, fren kesici, H3 RFI filtre ve kaplamalı PCB özellikleriyle konveyör, pompa, fan, mikser ve genel endüstriyel otomasyon uygulamaları için güçlü bir motor kontrol çözümüdür.
