Danfoss 132F0030 7,5 kW FC-051P7K5T4E20H3BXCXXXSXXX

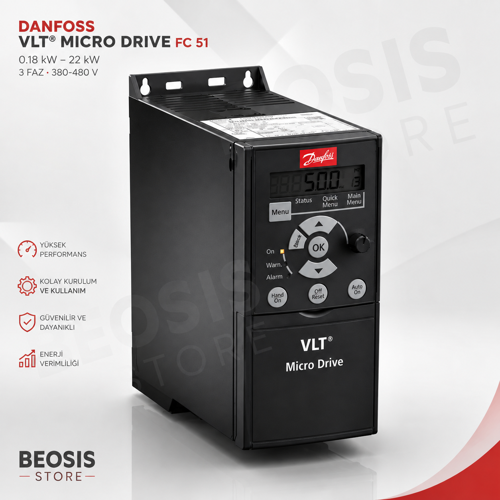

Danfoss VLT® Micro Drive FC 51 – 132F0030 – 7,5 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0030
Model / Type Code: FC-051P7K5T4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 7,5 kW
Motor Gücü: 10 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 15,5 A
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Chopper: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli (LCP): Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0030 VLT® Micro Drive FC 51, 7,5 kW / 10 HP trifaze AC motorların hız, tork ve proses kontrolü için geliştirilmiş kompakt yapıda 3 faz 380-480 V frekans konvertörüdür.

FC 51 serisinin kompakt tasarımı elektrik panolarında montaj alanından tasarruf edilmesine yardımcı olurken, Danfoss VVC+ motor kontrol teknolojisi değişken yük koşullarında kararlı motor kontrolü sağlar.

FC-051P7K5T4E20H3BXCXXXSXXX, 400 V sınıfındaki endüstriyel trifaze motor uygulamaları için tasarlanmıştır ve 15,5 A nominal çıkış akımı sağlar.

VVC+ kontrol teknolojisi; konveyör, mikser, karıştırıcı ve değişken yük uygulamalarında motor hız ve tork kontrolünü optimize etmeye yardımcı olur. U/f kontrol modu ise klasik değişken hızlı motor uygulamalarında esnek kullanım sunar.

RS-485 haberleşme altyapısı ve Modbus RTU desteği sayesinde sürücü PLC, HMI, SCADA ve BMS sistemleriyle entegre edilebilir.

7,5 kW güç sınıfı; üretim makineleri, konveyörler, pompalar, fanlar, mikserler ve diğer endüstriyel motor uygulamalarında FC 51'in kompakt tasarım avantajını daha yüksek motor gücüyle bir araya getirir.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0030
Model	FC-051P7K5T4E20H3BXCXXXSXXX
Nominal Motor Gücü	7,5 kW
Motor Gücü	10 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Nominal Çıkış Akımı	15,5 A
Şebeke Frekansı	50/60 Hz
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Chopper	Var
PCB	Kaplamalı PCB
Lokal Kontrol Paneli	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 serisi

P7K5: 7,5 kW nominal motor gücü

T: Trifaze besleme

4: 380-480 VAC gerilim sınıfı

E20: IP20 / şasi muhafaza

H3: RFI filtre sınıfı A1/B (C1)

B: Fren chopper / fren kesici

X: Lokal kontrol paneli dahil değildir

C: Kaplamalı PCB

XXX: Standart konfigürasyon

SXXX: Standart yazılım

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 7,5 kW

Motor Gücü: 10 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Nominal Çıkış Akımı: 15,5 A

Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans

Aşırı Yük Kapasitesi: %150 nominal akım / 1 dakika

Kalkış Momenti: %150

Danfoss'un resmi FC 51 sipariş tablosunda 132F0030, 380–480 V üç faz grubu altında 7,5 kW / 15,5 A olarak listelenmektedir.

MOTOR KONTROL TEKNOLOJİSİ VVC+ VEKTÖR KONTROL

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi motor gerilimi, frekansı ve yük davranışını dikkate alarak motorun daha hassas şekilde kontrol edilmesini sağlar.

Bu yapı özellikle çalışma sırasında yükün sürekli değiştiği endüstriyel makine uygulamalarında avantaj sağlar.

Motor hızının yük değişimlerine rağmen daha kararlı tutulması, proses kalitesinin iyileştirilmesine ve mekanik sistemin daha kontrollü çalışmasına yardımcı olur.

U/f KONTROL

FC 51 klasik U/f – Gerilim/Frekans kontrol modunu da destekler.

U/f kontrol, yüksek hassasiyetli tork kontrolünün gerekli olmadığı genel amaçlı motor hız kontrol uygulamalarında kullanılabilir.

FREKANS VE HIZ KONTROLÜ

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet programlanabilir analog giriş

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış Sayısı: 1 adet programlanabilir analog çıkış

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, basınç transmitteri, debi transmitteri, PLC analog çıkışı veya farklı proses sensörlerinden hız ve proses referansı alınabilir.

Programlanabilir analog çıkış üzerinden motor akımı, çıkış frekansı, hız veya diğer sürücü çalışma değerleri PLC ve SCADA sistemlerine aktarılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss FC 51 üzerinde RS-485 seri haberleşme altyapısı bulunur.

Haberleşme Protokolü: Modbus RTU

Fiziksel Arayüz: RS-485

PLC Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Modbus RTU üzerinden sürücünün start/stop komutları, hız referansı ve çalışma bilgileri merkezi kontrol sisteminden yönetilebilir.

Motor frekansı, motor akımı, çalışma durumu, sürücü durumu ve alarm bilgileri haberleşme üzerinden takip edilebilir.

PID PROSES KONTROLÜ

FC 51 içerisindeki PID kontrol fonksiyonu uygun proses uygulamalarında motor hızının proses geri besleme sinyaline göre otomatik olarak değiştirilmesine olanak sağlar.

Basınç transmitteri veya debi transmitteri gibi analog sensörlerden alınan proses sinyalleri kullanılarak pompa veya fan hızı otomatik olarak ayarlanabilir.

Bu sayede motorun sürekli tam hızda çalıştırılması yerine proses ihtiyacına göre çalıştırılması mümkün olabilir.

FREN CHOPPER / FREN KESİCİ

Danfoss 132F0030 dahili fren chopper bulunan FC 51 modelidir.

Danfoss, 1,5 kW ve üzerindeki FC 51 modellerinde dahili fren chopper bulunduğunu belirtmektedir.

Fren chopper, motorun hızlı yavaşlaması sırasında oluşan rejeneratif enerjinin uygun harici fren direncine aktarılmasına olanak sağlar.

Bu özellik özellikle yüksek ataletli yüklerde veya kısa duruş süresi gereken uygulamalarda önemlidir.

Konveyör, mikser, santrifüj, karıştırıcı ve hızlı çevrimli makine uygulamalarında frenleme performansını geliştirmek amacıyla kullanılabilir.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

H3 RFI filtre konfigürasyonu sürücünün oluşturduğu elektromanyetik girişimlerin sınırlandırılmasına yardımcı olur.

İstenen EMC performansının elde edilmesi için uygun ekranlı motor kablosu, düşük empedanslı topraklama bağlantıları ve doğru kablo yerleşimi uygulanmalıdır.

KAPLAMALI PCB

PCB Tipi: Kaplamalı PCB

Kaplamalı elektronik kart yapısı; elektronik devrelerin nem, toz ve bazı çevresel etkilerden korunmasına yardımcı olur.

Endüstriyel üretim ortamlarında çalışan sürücüler açısından önemli bir dayanıklılık avantajıdır.

LOKAL KONTROL PANELİ

FC-051P7K5T4E20H3BXCXXXSXXX konfigürasyonunda lokal kontrol paneli standart ürün kapsamına dahil değildir.

Kontrol paneli gerekiyorsa FC 51 uyumlu LCP ayrıca sipariş edilebilir.

132B0100 – LCP 11: Potansiyometresiz nümerik kontrol panelidir. Parametre ayarı, çalışma durumu görüntüleme, manuel/otomatik seçim, reset ve parametre kopyalama işlemlerini destekler.

132B0101 – LCP 12: Entegre potansiyometreli kontrol panelidir. Sürücü hızının lokal olarak panel üzerinden değiştirilmesini kolaylaştırır.

132B0102 – LCP Uzaktan Montaj Kiti: LCP'nin pano kapağına monte edilmesini sağlayan 3 metre bağlantı kablolu settir.

STANDART KONTROL FONKSİYONLARI

Motor Kontrolü: VVC+ vektör kontrol ve U/f kontrol

PID Kontrol: Desteklenir

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Minimum Frekans Sınırı: Programlanabilir

Maksimum Frekans Sınırı: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı enerji tasarruf fonksiyonları

Seri Haberleşme: RS-485

Haberleşme Protokolü: Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Sürücü Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

Kontrol Elektroniği Hata İzleme: Var

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Koruma Sınıfı: IP20 / Şasi

Elektronik Kart: Kaplamalı PCB

Montaj: Elektrik panosu içerisinde dikey montaja uygun

Soğutma: Güç ve kasa yapısına uygun sürücü soğutması

UYGULAMA ALANLARI

Konveyör Sistemleri – Taşıma, transfer, paketleme ve üretim hatlarında hassas motor hız kontrolü

Pompa Sistemleri – Debi ve basınç ihtiyacına göre pompa motorunun kontrollü çalıştırılması

Fan ve Aspiratörler – Hava debisinin motor hızı üzerinden kontrol edilmesi

Mikser Sistemleri – Karıştırma hızının reçete veya proses ihtiyacına göre ayarlanması

Karıştırıcı Sistemler – Değişken yük koşullarında kontrollü motor çalışması

Paketleme Makineleri – Makine çevrimine uygun kontrollü hız uygulamaları

Dolum Makineleri – Üretim kapasitesine göre değişken motor hız kontrolü

Gıda Üretim Makineleri – Konveyör, mikser ve yardımcı proses ekipmanlarının kontrolü

Tekstil Makineleri – Değişken hızlı üretim ve taşıma mekanizmaları

Makine Otomasyonu – PLC ve HMI kontrollü endüstriyel makineler

HVAC Sistemleri – Fan, pompa ve yardımcı havalandırma ekipmanlarının hız kontrolü

Endüstriyel Üretim Hatları – Genel amaçlı 7,5 kW motor kontrol uygulamaları

Genel Amaçlı AC Motor Kontrolü – 400 V sınıfındaki uygun trifaze asenkron motorların hız kontrolü

NEDEN DANFOSS 132F0030?

7,5 kW / 10 HP Motor Kapasitesi – Orta güç sınıfındaki endüstriyel makine ve proses uygulamalarında yaygın kullanılan güç seviyesi.

15,5 A Nominal Çıkış – Danfoss'un resmi FC 51 seçim tablosunda 380-480 V, 7,5 kW modeli için belirtilen nominal çıkış akımıdır.

3 Faz 380-480 V Besleme – 400 V endüstriyel tesislerde kullanılmak üzere uygun gerilim sınıfı.

Kompakt Tasarım – Geleneksel sürücülere göre pano alanının daha verimli kullanılmasına yardımcı olan FC 51 yapısı.

VVC+ Motor Kontrolü – Değişken yük koşullarında hassas motor kontrolüne yardımcı olur.

Modbus RTU / RS-485 – PLC, SCADA, HMI ve diğer otomasyon sistemleriyle haberleşme imkanı sağlar.

Dahili Fren Chopper – Uygun harici fren direnci ile dinamik frenleme uygulamalarına imkan verir.

Kaplamalı PCB – Endüstriyel ortam koşullarında elektronik devrelerin korunmasına yardımcı olur.

H3 RFI Filtre – Doğru EMC montajıyla elektromanyetik girişimlerin sınırlandırılmasına yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0030

Model: FC-051P7K5T4E20H3BXCXXXSXXX

Nominal Güç: 7,5 kW

Motor Gücü: 10 HP

Besleme: 3 Faz

Şebeke Gerilimi: 380-480 VAC

Nominal Çıkış Akımı: 15,5 A

Koruma Sınıfı: IP20 / Şasi

RFI Filtre: H3 – A1/B (C1)

Fren Chopper: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f

Aşırı Yük Kapasitesi: %150 / 1 dakika

Çalışma Sıcaklığı: -10°C ile +50°C

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0030 VLT® Micro Drive FC 51, 7,5 kW / 10 HP trifaze AC motorlar için geliştirilmiş 380-480 V kompakt frekans konvertörüdür. 15,5 A nominal çıkış akımı, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, dahili fren chopper, H3 RFI filtre ve kaplamalı PCB özellikleriyle konveyör, pompa, fan, mikser ve genel makine otomasyonu uygulamaları için güçlü bir motor kontrol çözümüdür.
