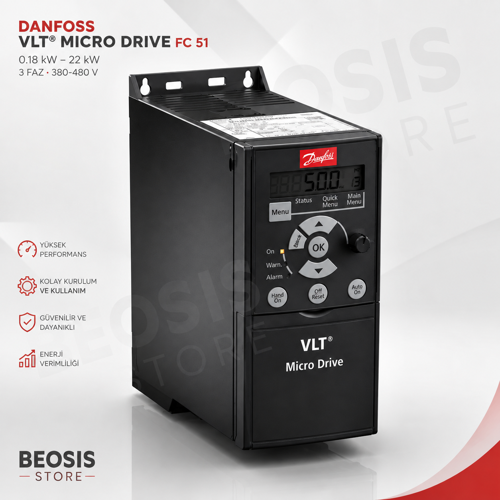

Danfoss 132F0028 5,5 kW FC-051P5K5T4E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0028 – 5,5 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0028
Model / Type Code: FC-051P5K5T4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 5,5 kW
Motor Gücü: 7,5 HP
Besleme: 3 Faz 380-480 VAC
Nominal Çıkış Akımı: 12,0 A
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Chopper: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli (LCP): Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0028 VLT® Micro Drive FC 51, 5,5 kW / 7,5 HP trifaze AC motorların hız ve proses kontrolü için geliştirilmiş kompakt yapıda 380-480 V frekans konvertörüdür.

FC 51 serisinin kompakt tasarımı elektrik panolarında montaj alanından tasarruf sağlarken, gelişmiş motor kontrol özellikleri farklı endüstriyel uygulamalarda hassas ve kararlı motor kontrolüne olanak sağlar.

FC-051P5K5T4E20H3BXCXXXSXXX, 3 faz 380-480 V şebeke sistemlerinde çalışmak üzere tasarlanmıştır ve 12,0 A nominal çıkış akımı sağlar.

VVC+ motor kontrol teknolojisi sayesinde motor yükündeki değişimlere hızlı ve kararlı şekilde cevap verilebilir. U/f kontrol desteği ise genel amaçlı değişken hızlı motor uygulamalarında esnek kullanım sağlar.

Standart RS-485 haberleşme altyapısı ve Modbus RTU desteği sayesinde PLC, HMI, SCADA ve diğer endüstriyel otomasyon sistemlerine entegre edilebilir.

Konveyör, pompa, fan, mikser, karıştırıcı, paketleme makinesi ve genel makine otomasyonu uygulamalarında kompakt ve güçlü bir motor kontrol çözümüdür.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0028
Model	FC-051P5K5T4E20H3BXCXXXSXXX
Nominal Motor Gücü	5,5 kW
Motor Gücü	7,5 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Nominal Çıkış Akımı	12,0 A
Şebeke Frekansı	50/60 Hz
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Chopper	Var
PCB	Kaplamalı PCB
Lokal Kontrol Paneli	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 serisi

P5K5: 5,5 kW nominal motor gücü

T: Trifaze besleme

4: 380-480 VAC gerilim sınıfı

E20: IP20 / şasi muhafaza

H3: RFI filtre sınıfı A1/B (C1)

B: Fren chopper / fren kesici

X: Lokal kontrol paneli dahil değildir

C: Kaplamalı PCB

XXX: Standart konfigürasyon

SXXX: Standart yazılım

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 5,5 kW

Motor Gücü: 7,5 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Nominal Çıkış Akımı: 12,0 A

Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans

Aşırı Yüklenebilirlik: %150 nominal akım / 1 dakika

Kalkış Momenti: %150

FREKANS VE HIZ KONTROLÜ

Kontrol Metodu: VVC+ vektör kontrol / U/f skaler kontrol

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

VVC+ VEKTÖR MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi, motorun hız ve tork davranışının hassas şekilde kontrol edilmesine yardımcı olur.

Özellikle yükün çalışma sırasında değiştiği konveyör, mikser, karıştırıcı ve makine uygulamalarında motor performansının optimize edilmesini sağlar.

VVC+ kontrol yapısı sayesinde düşük hızlarda ve değişken yük koşullarında klasik U/f kontrolüne göre daha gelişmiş motor kontrolü elde edilebilir.

U/f MOTOR KONTROLÜ

FC 51 aynı zamanda klasik U/f – Gerilim/Frekans motor kontrol yöntemini destekler.

U/f kontrol, hassas tork kontrolünün gerekli olmadığı genel amaçlı değişken hızlı uygulamalarda kullanılabilir.

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet programlanabilir analog giriş

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış Sayısı: 1 adet programlanabilir analog çıkış

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, basınç transmitteri, debi transmitteri, PLC analog çıkışı veya farklı proses cihazlarından hız ve proses referansı alınabilir.

Programlanabilir analog çıkış üzerinden motor akımı, çıkış frekansı ve diğer sürücü çalışma değerleri otomasyon sistemlerine aktarılabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss VLT® Micro Drive FC 51 üzerinde RS-485 haberleşme altyapısı bulunur.

Haberleşme Protokolü: Modbus RTU

Fiziksel Haberleşme: RS-485

PLC Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Modbus RTU üzerinden sürücünün çalışma komutları ve temel işletme değerleri merkezi otomasyon sistemi tarafından kontrol ve takip edilebilir.

Start/stop komutları, hız referansı, motor frekansı, motor akımı, çalışma durumu ve alarm bilgileri otomasyon sistemi üzerinden izlenebilir.

PID PROSES KONTROLÜ

Danfoss FC 51'in dahili PID kontrol fonksiyonu uygun proses uygulamalarında motor hızının proses geri beslemesine göre otomatik olarak ayarlanmasına olanak sağlar.

Basınç, debi veya benzeri analog proses değerleri sürücüye aktarılabilir.

Bu özellik özellikle pompa, fan ve proses kontrol uygulamalarında motorun yalnızca ihtiyaç duyulan hızda çalıştırılmasına yardımcı olur.

FREN CHOPPER / FREN KESİCİ

Danfoss 132F0028 dahili fren chopper bulunan FC 51 modellerindendir.

Fren chopper özellikle yüksek ataletli yüklerin kısa sürede yavaşlatılması gereken uygulamalarda avantaj sağlar.

Uygun harici fren direnci kullanıldığında motorun yavaşlama sırasında oluşturduğu rejeneratif enerjinin fren direnci üzerinden harcanmasına olanak sağlar.

Konveyör, mikser, karıştırıcı ve hızlı çevrimli makine uygulamalarında frenleme performansını geliştirmek amacıyla kullanılabilir.

RFI / EMC FİLTRESİ

RFI Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

RFI filtresi sürücünün oluşturabileceği elektromanyetik girişimlerin azaltılmasına yardımcı olur.

İstenen EMC performansının elde edilebilmesi için uygun ekranlı motor kablosu, doğru topraklama ve Danfoss tarafından belirtilen EMC montaj yöntemleri uygulanmalıdır.

KAPLAMALI PCB

PCB Tipi: Kaplamalı PCB

Elektronik kart üzerindeki koruyucu kaplama, endüstriyel ortam koşullarının elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

Bu özellik özellikle elektrik panolarının üretim ortamlarında kullanıldığı uygulamalarda sürücünün dayanıklılığı açısından avantaj sağlar.

LOKAL KONTROL PANELİ

FC-051P5K5T4E20H3BXCXXXSXXX konfigürasyonunda lokal kontrol paneli standart olarak dahil değildir.

İhtiyaç halinde FC 51 uyumlu LCP ayrıca kullanılabilir.

132B0100 – LCP 11: Potansiyometresiz nümerik lokal kontrol panelidir. Parametre ayarı, hızlı menü, durum görüntüleme, manuel/otomatik seçim, alarm reset ve parametre kopyalama işlemleri için kullanılabilir.

132B0101 – LCP 12: Entegre potansiyometreli nümerik lokal kontrol panelidir. Sürücü hızının panel üzerinden lokal olarak ayarlanması gereken uygulamalarda avantaj sağlar.

132B0102 – LCP Uzaktan Montaj Kiti: Kontrol panelinin elektrik panosu kapağına taşınmasını sağlayan 3 metre kablolu montaj kitidir.

STANDART KONTROL FONKSİYONLARI

Motor Kontrolü: VVC+ ve U/f

PID Kontrol: Desteklenir

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Minimum Frekans Sınırı: Programlanabilir

Maksimum Frekans Sınırı: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı enerji tasarruf fonksiyonları

Seri Haberleşme: RS-485

Haberleşme Protokolü: Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Sürücü Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

Kontrol Elektroniği Hata İzleme: Var

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Koruma Sınıfı: IP20 / Şasi

Elektronik Kart: Kaplamalı PCB

Montaj: Elektrik panosu içerisine montaja uygun

Soğutma: Güç ve kasa yapısına uygun sürücü soğutması

UYGULAMA ALANLARI

Konveyör Sistemleri – Üretim, taşıma ve malzeme transfer hatlarında hassas motor hız kontrolü

Pompa Sistemleri – Debi ve basınç ihtiyacına göre motor hızının kontrol edilmesi

Fan ve Aspiratörler – Hava debisinin motor hızı değiştirilerek kontrol edilmesi

Mikserler – Karıştırma hızının üretim reçetesine ve proses ihtiyacına göre ayarlanması

Karıştırıcı Sistemler – Değişken yük altında kontrollü motor çalışması

Paketleme Makineleri – Üretim hızına bağlı kontrollü motor hareketi

Dolum Makineleri – Makine çevrimine uygun değişken hız kontrolü

Gıda Makineleri – Konveyör, mikser ve yardımcı proses motorlarının kontrolü

Tekstil Makineleri – Değişken hızlı üretim ekipmanları

Makine Otomasyonu – PLC ve HMI kontrollü endüstriyel makineler

HVAC Sistemleri – Fan, pompa ve yardımcı havalandırma ekipmanlarının hız kontrolü

Endüstriyel Üretim Hatları – Genel amaçlı değişken hızlı motor uygulamaları

Genel Amaçlı AC Motor Kontrolü – 5,5 kW sınıfındaki uygun trifaze AC motorların hız kontrolü

UYUMLU AKSESUAR VE OPSİYONLAR

132B0100: VLT® Control Panel LCP 11 – Potansiyometresiz

132B0101: VLT® Control Panel LCP 12 – Potansiyometreli

132B0102: LCP uzaktan montaj kiti – 3 m kablo

130B2528: VLT® Line Filter MCC 107 – 132F0028 için uyumlu hat filtresi

Fren direnci seçimi motor, yük ataleti, frenleme süresi, çalışma çevrimi ve rejeneratif enerji değerlerine göre ayrıca yapılmalıdır.

NEDEN DANFOSS 132F0028?

5,5 kW / 7,5 HP Güç Kapasitesi – Orta güç sınıfındaki makine ve proses motorlarının kontrolü için uygun çözüm.

12,0 A Nominal Çıkış Akımı – 380-480 V sınıfında 5,5 kW motor uygulamalarına uygun çıkış kapasitesi.

3 Faz 380-480 V Besleme – 400 V endüstriyel elektrik sistemleri için uygun gerilim sınıfı.

Kompakt FC 51 Tasarımı – Elektrik panosu içerisindeki montaj alanının verimli kullanılmasına yardımcı olur.

VVC+ Motor Kontrolü – Değişken yüklerde hassas motor hız ve tork kontrolüne yardımcı olur.

Modbus RTU / RS-485 – PLC, SCADA, HMI ve BMS sistemlerine entegrasyon imkanı sağlar.

Dahili Fren Chopper – Dinamik frenleme gerektiren uygulamalarda uygun fren direnci kullanımına imkan verir.

Kaplamalı PCB – Endüstriyel ortam koşullarına karşı elektronik devrelerin korunmasına yardımcı olur.

H3 RFI Filtre – Uygun EMC montajıyla elektromanyetik girişimlerin azaltılmasına yardımcı olur.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0028

Model: FC-051P5K5T4E20H3BXCXXXSXXX

Nominal Güç: 5,5 kW

Motor Gücü: 7,5 HP

Besleme: 3 Faz

Şebeke Gerilimi: 380-480 VAC

Nominal Çıkış Akımı: 12,0 A

Koruma Sınıfı: IP20

RFI Filtre: H3 – A1/B (C1)

Fren Chopper: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f

Aşırı Yük Kapasitesi: %150 / 1 dakika

Çalışma Sıcaklığı: -10°C ile +50°C

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0028 VLT® Micro Drive FC 51, 5,5 kW / 7,5 HP trifaze AC motorlar için geliştirilmiş 380-480 V kompakt frekans konvertörüdür. 12,0 A nominal çıkış akımı, VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, dahili fren chopper, H3 RFI filtre ve kaplamalı PCB özellikleriyle konveyör, pompa, fan, mikser ve genel makine otomasyonu uygulamaları için güçlü bir motor kontrol çözümüdür.
