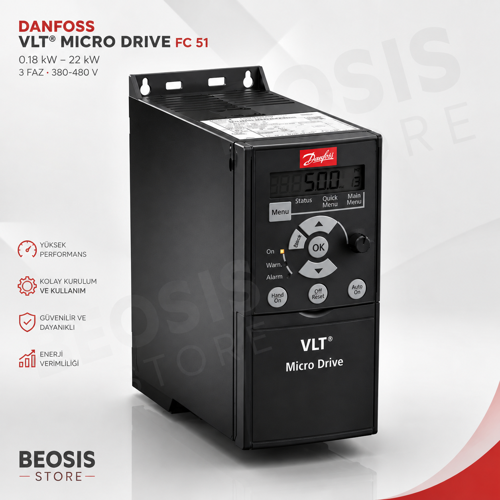

Danfoss 132F0026 4 kW FC-051P4K0T4E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0026 – 4 kW 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0026
Model / Type Code: FC-051P4K0T4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 4,0 kW / 5,5 HP
Besleme: 3 Faz 380-480 VAC
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Kesici: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli (LCP): Dahil değildir
Haberleşme: RS-485 / Modbus RTU

ÜRÜN AÇIKLAMASI

Danfoss 132F0026 VLT® Micro Drive FC 51, 4 kW / 5,5 HP trifaze AC motorların hassas hız ve proses kontrolü için geliştirilmiş kompakt yapıda bir 380-480 V frekans konvertörüdür.

Danfoss VLT® Micro Drive FC 51 serisi, küçük fiziksel boyutları sayesinde elektrik panolarında montaj alanından tasarruf sağlarken gelişmiş motor kontrol özellikleriyle zorlu makine ve proses uygulamalarında yüksek performans sunar.

FC-051P4K0T4E20H3BXCXXXSXXX konfigürasyonu; 3 faz 380-480 V şebeke beslemesi, 4 kW motor kapasitesi, IP20 muhafaza, H3 RFI filtresi, dahili fren kesici ve kaplamalı PCB özelliklerini bir araya getirir.

VVC+ vektör kontrol teknolojisi motor yükündeki değişimlere karşı hassas motor kontrolüne yardımcı olur. U/f kontrol desteği sayesinde klasik değişken hızlı motor uygulamalarında da kullanılabilir.

Standart RS-485 / Modbus RTU haberleşme desteği sayesinde PLC, HMI, SCADA ve diğer endüstriyel otomasyon sistemlerine kolaylıkla entegre edilebilir.

Kompakt yapısı, kolay devreye alınması ve geniş kontrol fonksiyonları sayesinde konveyörlerden pompalara, fanlardan mikserlere ve genel makine otomasyonuna kadar çok sayıda endüstriyel uygulama için uygundur.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Ürün Serisi	VLT® Micro Drive FC 51
Ürün Kodu	132F0026
Model	FC-051P4K0T4E20H3BXCXXXSXXX
Nominal Motor Gücü	4,0 kW
Motor Gücü	5,5 HP
Besleme	3 Faz
Şebeke Gerilimi	380-480 VAC
Şebeke Frekansı	50/60 Hz
Koruma Sınıfı	IP20 / Şasi
RFI Filtresi	H3 – A1/B (C1)
Fren Kesici	Var
PCB	Kaplamalı PCB
Lokal Kontrol Paneli	Dahil değil
Haberleşme	RS-485 / Modbus RTU
Motor Kontrolü	VVC+ / U/f

MODEL KODU AÇILIMI

FC-051: VLT® Micro Drive FC 51 serisi

P4K0: 4,0 kW nominal motor gücü

T: Trifaze besleme

4: 380-480 VAC gerilim sınıfı

E20: IP20 / şasi muhafaza

H3: RFI Sınıf A1/B (C1)

B: Fren kesici

X: Lokal kontrol paneli dahil değil

C: Kaplamalı PCB

XXX: Standart konfigürasyon

SXXX: Standart yazılım sürümü

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 4,0 kW

Motor Gücü: 5,5 HP

Besleme Fazı: 3 Faz

Giriş Gerilimi: 380-480 VAC

Şebeke Frekansı: 50/60 Hz

Motor Çıkışı: 3 faz AC, değişken gerilim ve frekans

Aşırı Yük Kapasitesi: %150 nominal yük seviyesine kadar kısa süreli aşırı yük kapasitesi

Kalkış Momenti: %150 seviyesine kadar yüksek kalkış momenti

MOTOR KONTROL ÖZELLİKLERİ VVC+ VEKTÖR KONTROL

Danfoss'un VVC+ (Voltage Vector Control Plus) motor kontrol teknolojisi, motorun hız ve tork davranışının hassas şekilde kontrol edilmesini sağlar.

Motor yükünün değiştiği konveyör, mikser, makine ve proses uygulamalarında motor performansının optimize edilmesine yardımcı olur.

U/f KONTROL

FC 51 aynı zamanda klasik U/f – Gerilim/Frekans motor kontrol yöntemini destekler.

Basit değişken hızlı uygulamalarda ve uygun çoklu motor sistemlerinde kullanılabilir.

FREKANS VE HIZ KONTROLÜ

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Anahtarlama Frekansı: 0-16 kHz

Hızlanma Süresi: 0-3600 saniye

Yavaşlama Süresi: 0-3600 saniye

Çok Adımlı Frekans: 8 adım

Minimum Frekans Limiti: Programlanabilir

Maksimum Frekans Limiti: Programlanabilir

Atlama Frekansı: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet programlanabilir analog giriş

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış Sayısı: 1 adet programlanabilir analog çıkış

Analog Çıkış Sinyali: 0/4-20 mA

Analog girişler üzerinden potansiyometre, basınç transmitteri, sıcaklık kontrolörü, PLC veya farklı proses cihazlarından hız ve proses referansı alınabilir.

Programlanabilir analog çıkış üzerinden motor akımı, çıkış frekansı, hız veya sürücü çalışma değerleri otomasyon sistemlerine aktarılabilir.

RS-485 / MODBUS RTU HABERLEŞME

VLT® Micro Drive FC 51 üzerinde standart olarak RS-485 haberleşme altyapısı bulunur.

Haberleşme Protokolü: Modbus RTU

Fiziksel Arayüz: RS-485

PLC Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Modbus RTU haberleşmesi üzerinden sürücünün çalışma komutları ve proses değerleri merkezi otomasyon sistemi tarafından kontrol edilebilir.

Start/stop komutları, hız referansı, çıkış frekansı, motor akımı, sürücü durumu, çalışma bilgileri ve alarm verileri otomasyon sistemi üzerinden takip edilebilir.

PID PROSES KONTROLÜ

FC 51'in dahili kontrol fonksiyonları sayesinde uygun pompa, fan ve proses uygulamalarında harici kontrol sistemine olan ihtiyacın azaltılması mümkündür.

Basınç, debi veya benzeri proses değerleri analog giriş üzerinden sürücüye aktarılabilir ve motor hızı proses ihtiyacına göre ayarlanabilir.

Bu özellik özellikle pompa ve fan uygulamalarında enerji tüketiminin optimize edilmesine yardımcı olabilir.

FREN KESİCİ

132F0026 konfigürasyonunda fren kesici bulunmaktadır.

Fren kesici özellikle motorun kısa sürede yavaşlatılması gereken yüksek ataletli yüklerde önemli avantaj sağlar.

Uygun harici fren direnci kullanıldığında motorun yavaşlama sırasında sürücü DC barasına geri aktardığı rejeneratif enerjinin fren direnci üzerinde harcanması sağlanabilir.

Bu özellik konveyör, mikser, santrifüj ve hızlı çevrim gerektiren makine uygulamalarında özellikle faydalıdır.

RFI / EMC FİLTRESİ

Filtre Tipi: H3

RFI Sınıfı: A1/B (C1)

H3 RFI filtre konfigürasyonu elektromanyetik girişimlerin azaltılmasına yardımcı olur.

EMC performansının sağlanabilmesi için ekranlı motor kablosu, doğru topraklama, uygun kablo güzergâhı ve Danfoss tarafından belirtilen EMC montaj yöntemlerinin uygulanması önemlidir.

KAPLAMALI PCB

132F0026 konfigürasyonu kaplamalı PCB ile donatılmıştır.

Elektronik kart üzerindeki koruyucu kaplama; nem, toz ve endüstriyel ortam koşullarının elektronik devreler üzerindeki etkisinin azaltılmasına yardımcı olur.

LOKAL KONTROL PANELİ – LCP

FC-051P4K0T4E20H3BXCXXXSXXX modelinde lokal kontrol paneli standart ürün konfigürasyonuna dahil değildir.

İhtiyaç halinde FC 51 uyumlu kontrol paneli ayrıca sipariş edilebilir.

132B0100 – LCP 11: Nümerik lokal kontrol panelidir. Parametre ayarı, hızlı menü, durum görüntüleme, manuel/otomatik seçim, reset ve parametre kopyalama fonksiyonlarını destekler.

132B0101 – LCP 12: Entegre potansiyometreli lokal kontrol panelidir. Lokal hız ayarı yapılması gereken uygulamalar için kullanışlıdır.

STANDART FONKSİYONLAR

Motor Kontrolü: VVC+ vektör kontrol ve U/f skaler kontrol

PID Kontrol: Dahili proses kontrol fonksiyonu

Moment Sınırlama: Programlanabilir

Kayma Kompanzasyonu: Desteklenir

Frekans Sınırlama: Alt ve üst frekans limitleri programlanabilir

Atlama Frekansı: Kritik mekanik rezonans bölgelerinin atlanmasına yardımcı olur

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Hızlanma Rampası: Programlanabilir

Yavaşlama Rampası: Programlanabilir

Otomatik Yeniden Başlatma: Uygulamaya göre programlanabilir

Moment Artırma: Desteklenir

Enerji Optimizasyonu: Uygulamaya bağlı enerji tasarruf fonksiyonları

Haberleşme: RS-485 / Modbus RTU

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası Koruması: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Giriş Faz Kaybı İzleme: Var

Çıkış Faz Kaybı İzleme: Var

Sürücü Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Var

Harici Alarm Girişi: Desteklenir

Haberleşme Hatası İzleme: Var

RS-485 Haberleşme Hatası: İzlenebilir

Kontrol Elektroniği Hata İzleme: Var

ÇALIŞMA VE ÇEVRE KOŞULLARI

Çalışma Ortam Sıcaklığı: -10°C ile +50°C

Standart Koruma Sınıfı: IP20

PCB: Kaplamalı

Soğutma: Kasa ve güç sınıfına göre uygun soğutma sistemi

Montaj: Elektrik panosu içerisine montaja uygun kompakt yapı

UYGULAMA ALANLARI

Konveyör Sistemleri – Üretim, taşıma, paketleme ve malzeme transfer hatlarında değişken motor hız kontrolü

Pompa Sistemleri – Debi ve basınç ihtiyacına göre pompa hızının kontrol edilmesi

Fan ve Aspiratörler – Hava debisinin motor hızı değiştirilerek kontrol edilmesi

Mikserler – Karıştırma hızının proses ihtiyacına göre ayarlanması

Karıştırıcı Sistemler – Farklı üretim reçetelerine göre motor hız kontrolü

Paketleme Makineleri – Kontrollü hız ve makine otomasyonu uygulamaları

Dolum Makineleri – Üretim hızına bağlı motor kontrol uygulamaları

Gıda Makineleri – Konveyör, mikser ve yardımcı proses motorlarının kontrolü

Tekstil Makineleri – Değişken hızlı üretim ekipmanları

Makine Otomasyonu – PLC ve HMI kontrollü endüstriyel makineler

HVAC Sistemleri – Fan, pompa ve yardımcı HVAC ekipmanlarının hız kontrolü

Endüstriyel Üretim Hatları – Genel amaçlı değişken hızlı motor uygulamaları

Genel Amaçlı AC Motor Kontrolü – 4 kW sınıfındaki uygun trifaze asenkron motorların hız kontrolü

NEDEN DANFOSS 132F0026?

4 kW / 5,5 HP Güç Sınıfı – Endüstriyel makine ve proses uygulamalarında yaygın kullanılan motor güçlerinden biridir.

380-480 V Trifaze Besleme – Türkiye'deki 400 V endüstriyel elektrik sistemleriyle uyumlu gerilim sınıfı.

Kompakt FC 51 Tasarımı – Elektrik panosunda daha az montaj alanı kullanılmasına yardımcı olur.

VVC+ Motor Kontrolü – Değişken yüklerde hassas motor kontrolü sağlar.

Modbus RTU / RS-485 – PLC, SCADA ve HMI sistemlerine entegrasyonu kolaylaştırır.

Dahili Fren Kesici – Dinamik frenleme gerektiren makine uygulamalarında harici fren direnci kullanımına olanak sağlar.

Kaplamalı PCB – Endüstriyel ortam şartlarına karşı elektronik kartların korunmasına yardımcı olur.

H3 RFI Filtre – Uygun EMC montajıyla elektromanyetik girişimlerin azaltılmasına yardımcı olur.

Kolay Devreye Alma – FC 51'in sade parametre yapısı ve opsiyonel LCP kontrol paneli devreye alma işlemlerini kolaylaştırır.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0026

Model: FC-051P4K0T4E20H3BXCXXXSXXX

Güç: 4,0 kW

Motor Gücü: 5,5 HP

Besleme: 3 Faz

Gerilim: 380-480 VAC

Koruma: IP20 / Şasi

RFI Filtre: H3 – A1/B (C1)

Fren Kesici: Var

PCB: Kaplamalı

LCP: Dahil değil

Haberleşme: RS-485 / Modbus RTU

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı: 200 Hz VVC+ / 400 Hz U/f

Aşırı Yük Kapasitesi: %150 / 1 dakika

Çalışma Sıcaklığı: -10°C ile +50°C

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0026 VLT Micro Drive FC 51, 4 kW / 5,5 HP trifaze motorlar için geliştirilmiş 380-480 V kompakt frekans konvertörüdür. VVC+ motor kontrolü, RS-485 / Modbus RTU haberleşme, H3 RFI filtre, fren kesici ve kaplamalı PCB özellikleriyle konveyör, pompa, fan, mikser ve genel makine otomasyonu uygulamalarında güçlü ve kompakt bir motor kontrol çözümüdür.
