Danfoss 132F0022 FC 51 2,2 kW FC-051P2K2T4E20H3BXCXXXSXXX

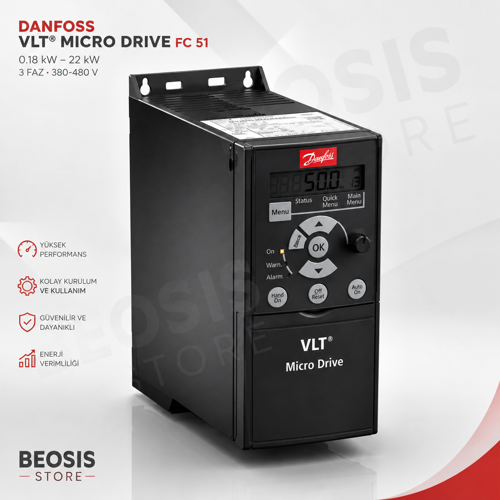

Danfoss VLT® Micro Drive FC 51 – 2,2 kW – 3 Faz 380-480 V

Danfoss Ürün Kodu: 132F0022
Model / Type Code: FC-051P2K2T4E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Motor Gücü: 2,2 kW / 3,0 HP
Besleme: 3 Faz 380-480 VAC
Kasa Boyutu: M2
Koruma Sınıfı: IP20 / Şasi
RFI Filtresi: H3 – RFI Sınıf A1/B (C1)
Fren Kesici: Var
Kaplamalı PCB: Var
Lokal Kontrol Paneli (LCP): Dahil değildir

Ürün Açıklaması

Danfoss VLT® Micro Drive FC 51 132F0022, kompakt yapıda yüksek performanslı motor kontrolünün gerekli olduğu endüstriyel uygulamalar için geliştirilmiş 2,2 kW, 3 faz 380-480 V AC motor sürücüsüdür.

FC 51 serisinin kompakt tasarımı pano içerisinde daha az alan kullanılmasına yardımcı olurken, gelişmiş motor kontrol özellikleri hassas hız ve proses kontrolüne olanak sağlar.

FC-051P2K2T4E20H3BXCXXXSXXX konfigürasyonunda sürücü; M2 kasa, IP20 muhafaza, H3 RFI filtresi, fren kesici ve kaplamalı PCB ile sunulmaktadır. Ürün konfigürasyonunda lokal kontrol paneli bulunmamaktadır.

VLT® Micro Drive FC 51; konveyör, pompa, fan, mikser, makine otomasyonu ve genel amaçlı motor hız kontrol uygulamalarında kompakt ve ekonomik bir sürücü çözümüdür.

132F0022 MODEL KODU AÇILIMI

Özellik	Kod	Açıklama
Ürün Grubu	FC-	VLT® Micro Drive FC
Seri	051	FC 51
Güç	P2K2	2,2 kW / 3,0 HP
Faz	T	Trifaze
Şebeke Voltajı	4	380-480 VAC
Muhafaza	E20	IP20 / Şasi
RFI Filtresi	H3	RFI Sınıf A1/B (C1)
Fren	B	Fren kesici
LCP	X	Lokal kontrol paneli yok
PCB	C	Kaplamalı PCB
Şebeke Opsiyonu	X	Şebeke seçeneği yok
Uyarlama A	X	Standart kablo girişleri
Uyarlama B	X	Uyarlama yok
Yazılım	SXXX	Son sürüm standart yazılım
Kasa	M2	M2 kasa

Bu konfigürasyon bilgileri Danfoss'un 132F0022 ürün verileriyle uyumludur.

TEMEL ELEKTRİKSEL ÖZELLİKLER

Teknik Özellik	Değer
Nominal Motor Gücü	2,2 kW
HP Değeri	3,0 HP
Besleme Fazı	3 Faz
Giriş Gerilimi	380-480 VAC
Şebeke Frekansı	50 / 60 Hz
Aşırı Yüklenebilirlik	%150 – 1 dakika
Kalkış Momenti	%150
Maksimum Çıkış Frekansı	200 Hz VVC+ / 400 Hz U/f
Anahtarlama Frekansı	0-16 kHz
Kontrol Yöntemi	VVC+ ve U/f
Hızlanma Süresi	0-3600 s
Yavaşlama Süresi	0-3600 s
Çok Adımlı Frekans	8 adım
Dahili Haberleşme	RS-485 / Modbus RTU
Fren Kesici	Var
EMC/RFI Filtre	H3 – A1/B (C1)

GİRİŞ / ÇIKIŞ ÖZELLİKLERİ

FC 51, harici sensörler, potansiyometreler, PLC sistemleri ve proses kontrol uygulamalarıyla kullanılabilecek programlanabilir kontrol giriş ve çıkışlarına sahiptir.

Analog Girişler

2 adet programlanabilir analog giriş

Uygulamaya bağlı olarak:

• 0-10 V DC

• 0/4-20 mA

sinyalleri üzerinden hız referansı ve proses değerleri alınabilir.

Analog Çıkış

1 adet programlanabilir analog çıkış

0/4-20 mA olarak yapılandırılabilir.

Motor akımı, hız, frekans veya diğer sürücü değerlerinin PLC, SCADA veya harici ölçüm sistemlerine aktarılması için kullanılabilir.

MOTOR KONTROL ÖZELLİKLERİ

VLT® Micro Drive FC 51, hem gelişmiş vektör kontrol hem de klasik skaler kontrol yöntemlerini destekler.

VVC+ Kontrol

Voltage Vector Control Plus – VVC+

Motor yükündeki değişikliklere karşı daha hassas kontrol sağlayarak motor performansının iyileştirilmesine yardımcı olur.

U/f Kontrol

Gerilim/frekans oranına dayalı klasik motor kontrol yöntemidir.

Özellikle birden fazla motorun aynı sürücüden çalıştırıldığı veya daha basit hız kontrolünün yeterli olduğu uygulamalarda kullanılabilir.

FREKANS VE HIZ KONTROLÜ

• VVC+ kontrolünde maksimum çıkış frekansı: 200 Hz

• U/f kontrolünde maksimum çıkış frekansı: 400 Hz

• Programlanabilir minimum/maksimum frekans

• Frekans atlama bölgeleri

• Çoklu hız referansı

• 8 adımlı frekans seçimi

• Hızlanma ve yavaşlama rampaları

• Kayma kompanzasyonu

• Otomatik motor kontrol fonksiyonları

HABERLEŞME RS-485 / Modbus RTU

VLT® Micro Drive FC 51 üzerinde RS-485 haberleşme altyapısı bulunur ve Modbus RTU üzerinden otomasyon sistemlerine entegre edilebilir.

Bu sayede sürücü;

• PLC

• SCADA

• HMI

• BMS

• Endüstriyel otomasyon sistemleri

ile haberleştirilebilir.

Haberleşme üzerinden çalışma/durdurma komutları, hız referansı, motor frekansı, akım, durum ve alarm bilgilerinin kontrol ve izlenmesi mümkündür.

STANDART FONKSİYONLAR

FC 51 serisinde uygulamaya bağlı olarak kullanılabilen başlıca fonksiyonlar:

• Frekans referansı kontrolü

• Frekans ayarı için kazanç

• Minimum ve maksimum frekans sınırlaması

• Atlama frekansı kontrolü

• Kayma kompanzasyonu

• Enerji kesintisi sonrası yeniden çalışma fonksiyonları

• Otomatik yavaşlama

• Moment sınırlama

• Enerji tasarruf fonksiyonları

• Otomatik moment artırma

• PID kontrol

• RS-485 haberleşme

• Fan kontrolü

• Droop kontrol

• Moment kontrolü

• Çoklu hız referansları

• Programlanabilir rampalar

KORUMA FONKSİYONLARI

VLT® Micro Drive FC 51 motoru ve sürücüyü korumaya yönelik çeşitli elektronik koruma ve alarm fonksiyonlarına sahiptir.

Başlıca korumalar:

• Aşırı akım koruması

• Kısa devre koruması

• Toprak hatası koruması

• Aşırı gerilim

• Düşük gerilim

• Şebeke/giriş dalgalanmaları

• Giriş faz kaybı

• Sürücü aşırı sıcaklık koruması

• Elektronik motor aşırı yük koruması

• Motor sıkışma koruması

• Harici alarm girişleri

• Hafıza hatası

• RS-485 haberleşme hataları

• Kontrol paneli haberleşme hataları

• CPU hata izleme

• Çıkış faz kaybı izleme

Not: Koruma ve güvenlik fonksiyonları model konfigürasyonuna göre değerlendirilmelidir. Makine emniyeti gerektiren uygulamalarda sürücünün standart durdurma fonksiyonları, sertifikalı güvenlik devresinin yerine kullanılmamalıdır.

ÇEVRESEL VE MEKANİK ÖZELLİKLER

Özellik	Değer
Çalışma Ortam Sıcaklığı	-10 °C ila +50 °C
Koruma Sınıfı	IP20 / Şasi
Opsiyonel Koruma	IP21 dönüşüm kiti kullanılabilir
PCB	Kaplamalı PCB
Kasa	M2
Soğutma	Kasa/güç yapısına göre doğal veya fanlı soğutma
Standart Kablo Girişleri	Var

132F0022 ürününün resmi Danfoss verilerinde muhafaza kodu E20 – IP20/Şasi, PCB kodu ise C – Kaplamalı PCB olarak belirtilmektedir.

FİZİKSEL ÖZELLİKLER

Özellik	Değer
Kasa Boyutu	M2
Brüt Ağırlık	1,95 kg
Net Ağırlık	1,75 kg
Hacim	4,603 litre
EAN	5702427357570

Danfoss ürün sayfasında bu ürün için brüt ağırlık 1,95 kg, net ağırlık 1,75 kg ve hacim 4,603 litre olarak verilmektedir.

Not: Kaynak dosyada ayrıca hesaplanmış ağırlık alanlarında 1,9 kg brüt ve 1,6 kg net değerleri bulunmaktadır; Beosis Store ürün sayfasında ana ürün ağırlığı alanları olan 1,95 / 1,75 kg değerlerinin kullanılması daha uygundur.

BOYUTLAR VE MONTAJ

132F0022, M2 kasa boyutundadır.

Danfoss bu kasa için ayrıca resmi FC 51 M2 boyutsal çizimini PDF, STP, SAT ve DXF formatlarında yayınlamaktadır.

Kesin yükseklik, genişlik, derinlik, montaj delikleri ve mekanik yerleşim ölçülerinin Beosis Store'a eklenmesi için M2 boyutsal çizimindeki değerler esas alınmalıdır. Paylaşılan ürün metninde bu sayısal ölçüler bulunmadığından burada tahmini ölçü verilmemiştir.

RFI / EMC FİLTRESİ

Bu ürün:

H3 – RFI Sınıf A1/B (C1)

konfigürasyonundadır.

EMC gereksinimlerinin önemli olduğu endüstriyel uygulamalarda uygun kablolama, ekranlama ve topraklama yöntemlerinin uygulanması gerekir.

FRENLEME

132F0022 konfigürasyonunda fren kesici bulunmaktadır.

Model kodundaki:

B = Fren Kesici

özelliğini ifade eder.

Bu özellik özellikle yüksek ataletli yüklerde ve hızlı yavaşlama gerektiren uygulamalarda uygun harici fren direnci çözümüyle kullanılabilir.

LOKAL KONTROL PANELİ

Bu ürünün konfigürasyon kodunda:

LCP = X – Lokal Kontrol Paneli Yok

olarak belirtilmektedir.

Dolayısıyla ürün satın alınırken kontrol panelinin kutu içeriğine dahil olduğu varsayılmamalıdır.

FC 51 için uyumlu kontrol paneli seçeneklerinden bazıları:

132B0100 – VLT® Control Panel LCP 11

Hızlı menü, durum görüntüleme, manuel/otomatik seçim, reset, navigasyon, parametre kopyalama ve saklama fonksiyonlarına sahiptir.

132B0101 – VLT® Control Panel LCP 12

Entegre potansiyometreli kontrol panelidir ve parametrelerin kaydedilip diğer cihazlara aktarılmasını destekler.

UYUMLU AKSESUARLAR

132F0022 için Danfoss tarafından listelenen başlıca aksesuarlar:

Ürün Kodu	Aksesuar
132B0100	LCP 11 Lokal Kontrol Paneli
132B0101	LCP 12 Potansiyometreli Kontrol Paneli
132B0102	LCP Uzaktan Montaj Kiti – 3 m kablo
132B0104	NEMA 1 Dönüştürme Kiti – M2
132B0109	IP21 / Type 1 Dönüştürme Kiti – M2
132B0111	DIN Ray Montaj Kiti
132B0131	Kör Kapak
132B0132	LCP Kablosu – 3 m

Örneğin 132B0109 IP21/Type 1 kiti, M2 kasa FC 51'in muhafaza koruma seviyesini artırmak amacıyla sunulmaktadır.

YEDEK PARÇA

Bu model için listelenen ilgili yedek parçalardan biri:

132B0127 – FC-051 M2 Muhafaza Yedek Parça Kiti

Kit içerisinde terminal kapağı, RS-485 fişi ve topraklama vidası bulunmaktadır.

YAZILIM DESTEĞİ

FC 51, Danfoss VLT® Motion Control Tool ailesiyle desteklenmektedir.

Kaynakta listelenen yazılımlar arasında:

• VLT® Motion Control Tool MCT 10

• VLT® Motion Control Tool MCT 31

bulunmaktadır.

MCT 10; sürücü parametrelerinin yönetilmesi, yedeklenmesi ve devreye alma çalışmalarının kolaylaştırılması için kullanılabilir.

UYGULAMA ALANLARI

Danfoss FC 51 2,2 kW sürücü özellikle aşağıdaki uygulamalarda tercih edilebilir:

• Konveyör sistemleri

• Küçük pompalar

• Fan ve aspiratörler

• Mikserler

• Karıştırıcılar

• Paketleme makineleri

• Gıda makineleri

• Tekstil makineleri

• Makine otomasyonu

• Küçük kompresör uygulamaları

• Endüstriyel üretim makineleri

• HVAC yardımcı ekipmanları

• Genel amaçlı AC motor hız kontrolü
  VLT Micro Drive FC 51 132F0022
  FC-051P2K2T4E20H3BXCXXXSXXX

132F0022 NEDEN TERCİH EDİLMELİ?

Kompakt tasarım: Pano içerisinde daha az yer kaplayan M2 kasa yapısı.

2,2 kW / 3 HP güç: Küçük ve orta ölçekli makine uygulamalarında yaygın kullanılan motor gücü.

380-480 V trifaze besleme: Endüstriyel 400 V şebekeler için uygun yapı.

VVC+ motor kontrolü: Hassas ve kararlı motor kontrolüne yardımcı olur.

Modbus RTU / RS-485: PLC ve SCADA sistemlerine kolay entegrasyon.

Fren kesici: Dinamik frenleme gerektiren uygulamalara uygun konfigürasyon.

Kaplamalı PCB: Elektronik kartların çevresel koşullara karşı dayanımını artırmaya yardımcı olur.

H3 RFI filtresi: EMC gereksinimleri açısından avantaj sağlar.

Danfoss VLT teknolojisi: Endüstriyel sürücü uygulamalarında yaygın kullanılan VLT platformunun kompakt çözümüdür.

HIZLI TEKNİK ÖZET

Danfoss 132F0022

FC-051P2K2T4E20H3BXCXXXSXXX

• Seri: VLT® Micro Drive FC 51

• Güç: 2,2 kW

• Motor Gücü: 3 HP

• Besleme: 3 Faz

• Gerilim: 380-480 VAC

• Kasa: M2

• Koruma: IP20

• RFI: H3 – A1/B (C1)

• Fren Kesici: Var

• PCB: Kaplamalı

• LCP: Dahil değil

• Haberleşme: RS-485 / Modbus RTU

• Kontrol: VVC+ / U/f

• Maks. Frekans: 200 Hz VVC+ / 400 Hz U/f

• Aşırı Yük: %150 / 1 dakika

• Çalışma Sıcaklığı: -10…+50 °C

• EAN: 5702427357570

• Net Ağırlık: 1,75 kg

• Brüt Ağırlık: 1,95 kg
