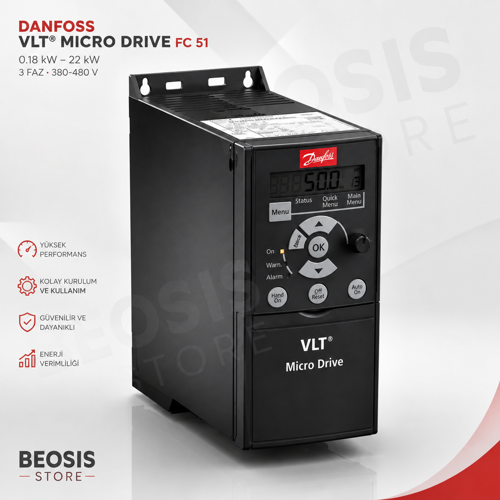

Danfoss 132F0005 1,5 kW FC-051P1K5S2E20H3BXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0005 – 1,5 kW Monofaz 200-240 V

Danfoss Ürün Kodu: 132F0005
Model / Type Code: FC-51P1K5S2E20H3BXCXXXSXXX
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 1,5 kW
Motor Gücü: 2 HP
Giriş Beslemesi: 1 Faz / Monofaz 200-240 VAC
Motor Çıkışı: 3 Faz 200-240 VAC
Nominal Çıkış Akımı: 6,8 A
Maksimum Sürekli Giriş Akımı: 18,7 A
Şebeke Frekansı: 50/60 Hz
Kasa Boyutu: M2
Koruma Sınıfı: IP20
EMC / RFI Sınıfı: C1
Motor Kontrolü: VVC+ / U/f
Haberleşme: RS-485 / Modbus RTU
Aşırı Yük Kapasitesi: %150 / 1 dakika
Lokal Kontrol Paneli: Dahil değildir

ÜRÜN AÇIKLAMASI

Danfoss 132F0005 VLT® Micro Drive FC 51, 1,5 kW / 2 HP trifaze AC motorların standart monofaz elektrik şebekesinden değişken hızlı olarak çalıştırılması için geliştirilmiş kompakt bir frekans konvertörüdür.

Sürücü 1 faz 200-240 VAC şebeke gerilimiyle beslenir ve motor tarafında 3 faz 200-240 VAC değişken gerilim ve frekans çıkışı sağlar.

Bu yapı sayesinde trifaze şebekenin bulunmadığı uygun tesis, atölye, makine ve OEM uygulamalarında 230 V sınıfındaki trifaze motorların monofaz elektrik üzerinden kontrollü şekilde çalıştırılması mümkündür.

132F0005 modeli 1,5 kW nominal motor gücü ve 6,8 A sürekli çıkış akımı sağlar. Danfoss teknik verilerine göre 1 faz 200-240 V beslemede maksimum sürekli giriş akımı 18,7 A seviyesindedir.

Danfoss VVC+ motor kontrol teknolojisi motor hızının ve yük davranışının hassas şekilde kontrol edilmesini sağlarken, standart RS-485 / Modbus RTU haberleşme altyapısı PLC, HMI ve SCADA sistemleriyle kolay entegrasyona imkan verir.

Konveyör, pompa, fan, aspiratör, mikser, paketleme makinesi, atölye makinesi ve küçük endüstriyel üretim sistemlerinde kullanılabilecek güçlü ve kompakt bir monofaz girişli motor sürücüsüdür.

MONOFAZ GİRİŞ – TRİFAZE MOTOR ÇIKIŞI

132F0005'in en önemli kullanım avantajı monofaz şebekeden trifaze motor çalıştırabilmesidir.

Şebeke Girişi: 1 Faz 200-240 VAC

Motor Çıkışı: 3 Faz 200-240 VAC

Nominal Motor Gücü: 1,5 kW

Motor Gücü: 2 HP

Nominal Çıkış Akımı: 6,8 A

Maksimum Sürekli Giriş Akımı: 18,7 A

Bu özellik sayesinde uygun trifaze motor, 220-230 V monofaz elektrik hattından beslenen FC 51 üzerinden değişken hızlı olarak çalıştırılabilir.

Motorun etiket geriliminin sürücü çıkışına uygun olması gerekir.

Örneğin 230/400 V Δ/Y etiketli uygun bir trifaze motorun 230 V sürücü çıkışında kullanılmasında motor üreticisinin öngördüğü 230 V bağlantı şekli dikkate alınmalıdır.

Yalnızca 400 V nominal çalışma için tasarlanmış bir motorun 230 V sürücü çıkışına doğrudan uygun olduğu varsayılmamalıdır.

TEMEL TEKNİK ÖZELLİKLER

Özellik	Değer
Marka	Danfoss
Seri	VLT® Micro Drive FC 51
Ürün Kodu	132F0005
Type Code	FC-51P1K5S2E20H3BXCXXXSXXX
Nominal Motor Gücü	1,5 kW
Motor Gücü	2 HP
Giriş Fazı	1 Faz / Monofaz
Giriş Gerilimi	200-240 VAC
Motor Çıkışı	3 Faz 200-240 VAC
Nominal Çıkış Akımı	6,8 A
Maksimum Sürekli Giriş Akımı	18,7 A
Şebeke Frekansı	50/60 Hz
Kasa Boyutu	M2
Koruma Sınıfı	IP20
EMC Seviyesi	C1
Aşırı Yük Kapasitesi	%150 / 1 dakika
Motor Kontrolü	VVC+ / U/f
Haberleşme	RS-485 / Modbus RTU
LCP	Dahil değil

MODEL KODU AÇILIMI

FC-51: VLT® Micro Drive FC 51 ürün ailesi

P1K5: 1,5 kW nominal motor gücü

S2: 1 faz 200-240 V besleme sınıfı

E20: IP20 muhafaza

H3: EMC / RFI filtre konfigürasyonu

C: Kaplamalı elektronik kart konfigürasyonu

SXXX: Standart yazılım konfigürasyonu

ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 1,5 kW

Motor Gücü: 2 HP

Giriş Beslemesi: 1 Faz AC

Giriş Gerilimi: 200-240 VAC

Şebeke Frekansı: 50/60 Hz

Maksimum Sürekli Giriş Akımı: 18,7 A

Motor Çıkışı: 3 Faz AC

Çıkış Gerilimi: 3 × 200-240 VAC sınıfı

Nominal Sürekli Çıkış Akımı: 6,8 A

%150 Aşırı Yükte Akım: Yaklaşık 10,2 A

Normal Aşırı Yük Kapasitesi: %150 / 1 dakika

Çıkış Frekansı: Programlanabilir

Çıkış Gerilimi ve Frekansı: Değişken

Danfoss'un FC 51 işletme kılavuzunda monofaz 200-240 V besleme ailesindeki 1,5 kW model için 6,8 A sürekli motor çıkışı ve 18,7 A maksimum sürekli şebeke giriş akımı belirtilmektedir.

MEKANİK BOYUTLAR

Kasa Boyutu: M2

Yükseklik: 176 mm

Genişlik: 75 mm

Derinlik: 168 mm

Koruma Sınıfı: IP20

Montaj Tipi: Elektrik panosu içerisine montaj

Danfoss FC 51 seçim kılavuzunda M2 kasa ölçüleri 176 × 75 × 168 mm olarak verilmektedir.

Sadece 75 mm genişlik sayesinde 1,5 kW güç sınıfında oldukça kompakt bir pano yerleşimi elde edilebilir.

VVC+ VEKTÖR MOTOR KONTROLÜ

Danfoss VVC+ – Voltage Vector Control Plus, motor hızının ve yük davranışının gelişmiş şekilde kontrol edilmesini sağlayan Danfoss motor kontrol teknolojisidir.

Motor yükü değiştiğinde sürücü motorun çalışma şartlarını dikkate alarak çıkış gerilimi ve frekansını kontrol eder.

Bu yapı özellikle konveyör, mikser, makine mekanizması ve yükün çalışma sırasında değiştiği uygulamalarda motor hızının daha kararlı tutulmasına yardımcı olur.

U/f MOTOR KONTROLÜ

FC 51 klasik U/f – Gerilim/Frekans kontrol yöntemini de destekler.

U/f kontrol, hassas vektör kontrolünün gerekli olmadığı genel amaçlı değişken hızlı motor uygulamalarında kullanılabilir.

FREKANS VE HIZ KONTROLÜ

Motor Kontrolü: VVC+ / U/f

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Hızlanma Süresi: Programlanabilir

Yavaşlama Süresi: Programlanabilir

Minimum Frekans: Programlanabilir

Maksimum Frekans: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

Kayma Kompanzasyonu: Desteklenir

ANALOG GİRİŞ VE ÇIKIŞLAR

FC 51 üzerinde motor hız referansı ve proses sinyallerinin kullanılmasına imkan veren programlanabilir analog giriş ve çıkış fonksiyonları bulunur.

Analog Giriş: Programlanabilir

Gerilim Referansı: 0-10 V DC

Akım Referansı: 0/4-20 mA

Analog Çıkış: Programlanabilir

Potansiyometre kullanılarak manuel hız ayarı yapılabilir.

PLC analog çıkışından sürücüye hız referansı gönderilebilir.

Basınç, debi ve benzeri transmitter sinyalleri proses kontrol uygulamalarında kullanılabilir.

DİJİTAL KONTROL FONKSİYONLARI

Programlanabilir dijital kontrol girişleri sürücünün harici kumanda sistemine bağlanmasına imkan verir.

Start / Stop: Desteklenir

İleri / Geri Yön: Programlanabilir

Reset: Programlanabilir

Jog: Programlanabilir

Preset Hız: Programlanabilir

Harici Interlock: Uygulanabilir

PLC Kontrolü: Uygun

Bu sayede basit start-stop kumandasından tam PLC kontrollü makine otomasyonuna kadar farklı uygulama yapıları oluşturulabilir.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss VLT® Micro Drive FC 51 üzerinde RS-485 seri haberleşme altyapısı bulunur.

Fiziksel Haberleşme: RS-485

Protokol: Modbus RTU

PLC Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Haberleşme üzerinden sürücüye start, stop ve hız referansı komutları gönderilebilir.

Motor frekansı, motor akımı, çalışma durumu, sürücü durumu ve alarm bilgileri otomasyon sistemi tarafından izlenebilir.

PID PROSES KONTROLÜ

FC 51'in proses kontrol fonksiyonları uygun pompa, fan ve benzeri uygulamalarda proses değerine göre otomatik motor hız kontrolü yapılmasına imkan verir.

Örneğin bir basınç transmitteri kullanılarak pompa motorunun devri sistem basıncına göre otomatik olarak değiştirilebilir.

Motorun yalnızca ihtiyaç duyulan hızda çalıştırılması proses kalitesini geliştirmeye ve enerji tüketimini azaltmaya yardımcı olabilir.

FREN CHOPPER BİLGİSİ

132F0005 monofaz model için ürün sayfasında dahili fren chopper bulunduğu varsayılmamalıdır.

Danfoss'un FC 51 ile iC2-Micro modellerini karşılaştırdığı teknik tabloda 1 × 200-240 V, 1,5 kW FC 51 modelinin Brake Chopper değeri “No” olarak gösterilmektedir.

Bu nedenle Beosis Store teknik içeriğinde bu model için “fren kesici var” ifadesini kullanmıyoruz.

Dinamik frenleme gerektiren bir uygulamada sürücü ve mekanik sistem ayrıca teknik olarak değerlendirilmelidir.

RFI / EMC ÖZELLİKLERİ

EMC Seviyesi: C1

Type Code Filtre Tanımı: H3

Sürücünün EMC performansının sağlanması için uygun ekranlı motor kablosu, doğru topraklama ve üretici tarafından önerilen kablolama yöntemleri uygulanmalıdır.

Özellikle motor kablosu ile düşük seviyeli sinyal kablolarının pano içerisinde uygun şekilde ayrılması tavsiye edilir.

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası İzleme: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Desteklenir

Çıkış Faz İzleme: Desteklenir

Haberleşme Hatası İzleme: Var

LOKAL KONTROL PANELİ

FC 51 için lokal kontrol paneli seçenekleri ayrıca kullanılabilir.

132B0100 – LCP 11: Potansiyometresiz nümerik lokal kontrol paneli

132B0101 – LCP 12: Entegre potansiyometreli nümerik lokal kontrol paneli

132B0102 – LCP Uzaktan Montaj Kiti: Kontrol panelinin pano kapağına taşınması için uzaktan montaj çözümü

LCP üzerinden motor manuel olarak çalıştırılabilir, parametreler değiştirilebilir, sürücü çalışma durumu görüntülenebilir ve alarm reset işlemleri gerçekleştirilebilir.

UYGULAMA ALANLARI

Konveyör Sistemleri – Bant ve taşıma mekanizmalarında hız kontrolü

Pompa Sistemleri – Debi ve basınca göre motor devrinin ayarlanması

Fan Sistemleri – Hava debisinin değişken hızla kontrol edilmesi

Aspiratörler – Havalandırma uygulamalarında motor hız kontrolü

Mikserler – Karıştırma hızının proses ihtiyacına göre değiştirilmesi

Dozaj Sistemleri – Dozaj motorlarında hassas hız kontrolü

Paketleme Makineleri – Makine üretim hızına göre motor devrinin değiştirilmesi

Gıda Makineleri – Konveyör ve yardımcı motor uygulamaları

Atölye Makineleri – Uygun trifaze motorların monofaz elektrikle çalıştırılması

Makine Otomasyonu – PLC kontrollü değişken hızlı motor uygulamaları

OEM Makine Üretimi – Kompakt pano yapısı gerektiren makine tasarımları

MONOFAZ FC 51 SERİSİNDEKİ YERİ

Danfoss Kodu	Güç	Nominal Çıkış	Giriş
132F0001	0,18 kW	1,2 A	1 Faz 200-240 V
132F0002	0,37 kW	2,2 A	1 Faz 200-240 V
132F0003	0,75 kW	4,2 A	1 Faz 200-240 V
132F0005	1,5 kW	6,8 A	1 Faz 200-240 V
132F0007	2,2 kW	9,6 A	1 Faz 200-240 V

NEDEN DANFOSS 132F0005?

1 Faz 200-240 V Besleme: Standart monofaz 220-230 V şebekeden beslenebilir.

3 Faz Motor Çıkışı: Uygun 230 V trifaze motorun monofaz şebeke üzerinden sürülmesini sağlar.

1,5 kW / 2 HP Motor Kapasitesi: Küçük ve orta ölçekli makine uygulamalarında yaygın kullanılan güç sınıfıdır.

6,8 A Nominal Çıkış: 1,5 kW motor uygulamalarına uygun nominal çıkış kapasitesi sağlar.

M2 Kompakt Kasa: 75 mm genişliği sayesinde elektrik panosunda alan tasarrufu sağlar.

VVC+ Motor Kontrolü: Değişken yük koşullarında motor hızının kararlı şekilde kontrol edilmesine yardımcı olur.

Modbus RTU / RS-485: PLC, HMI, SCADA ve diğer otomasyon sistemleriyle haberleşme imkanı sağlar.

PID Kontrol: Pompa, fan ve uygun proses uygulamalarında geri beslemeli hız kontrolüne imkan verir.

Programlanabilir I/O: Buton, sensör, potansiyometre ve PLC üzerinden farklı kontrol senaryoları oluşturulabilir.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0005

Model: FC-51P1K5S2E20H3BXCXXXSXXX

Nominal Motor Gücü: 1,5 kW

Motor Gücü: 2 HP

Giriş: 1 Faz / Monofaz

Giriş Gerilimi: 200-240 VAC

Motor Çıkışı: 3 Faz 200-240 VAC

Nominal Çıkış Akımı: 6,8 A

Maksimum Sürekli Giriş Akımı: 18,7 A

Kasa: M2

Boyutlar: 176 × 75 × 168 mm

Koruma: IP20

EMC Seviyesi: C1

Aşırı Yük: %150 / 1 dakika

Motor Kontrolü: VVC+ / U/f

Haberleşme: RS-485 / Modbus RTU

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0005 VLT® Micro Drive FC 51, 1,5 kW / 2 HP trifaze motorlar için geliştirilmiş 1 faz 200-240 V girişli ve 3 faz 200-240 V motor çıkışlı kompakt frekans konvertörüdür. 6,8 A nominal çıkış, M2 kompakt kasa, VVC+ motor kontrolü ve RS-485 / Modbus RTU haberleşme özellikleriyle konveyör, pompa, fan ve makine otomasyonu uygulamalarında kullanılabilir.
