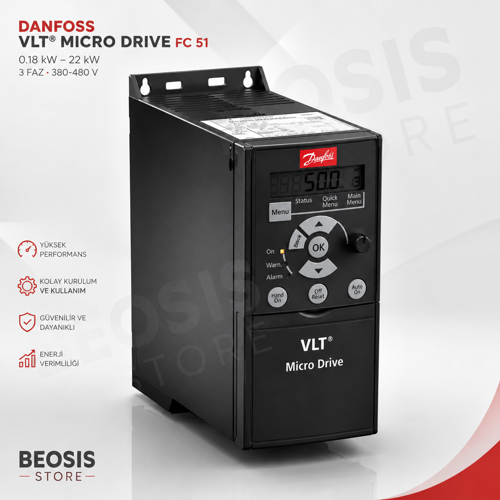

Danfoss 132F0003 0,75 kW FC-051PK75S2E20H3XXCXXXSXXX

Danfoss VLT® Micro Drive FC 51 – 132F0003 – 0,75 kW Monofaz 200-240 V

Danfoss Ürün Kodu: 132F0003
Seri: VLT® Micro Drive FC 51
Nominal Motor Gücü: 0,75 kW
Motor Gücü: 1 HP
Giriş Beslemesi: 1 Faz 200-240 VAC
Motor Çıkışı: 3 Faz 200-240 VAC
Nominal Çıkış Akımı: 4,2 A
Şebeke Frekansı: 50/60 Hz
Kasa Boyutu: M1
Koruma Sınıfı: IP20
Motor Kontrolü: VVC+ / U/f
Haberleşme: RS-485 / Modbus RTU
Aşırı Yük Kapasitesi: %150 / 1 dakika
Fren Chopper: Yok

ÜRÜN AÇIKLAMASI

Danfoss 132F0003 VLT® Micro Drive FC 51, 0,75 kW / 1 HP trifaze AC motorların monofaz şebeke üzerinden değişken hızlı kontrolü için geliştirilmiş kompakt bir frekans konvertörüdür.

132F0003, 1 faz 200-240 VAC şebeke gerilimiyle beslenir ve motor tarafında 3 faz 200-240 VAC değişken gerilim ve frekans çıkışı sağlar.

Bu özellik, trifaze şebeke bulunmayan ancak uygun 230 V trifaze motorun kullanıldığı atölye, makine, pompa, fan, konveyör ve OEM otomasyon uygulamalarında önemli avantaj sağlar.

0,75 kW nominal motor gücü ve 4,2 A nominal çıkış akımı ile küçük motor uygulamalarında kompakt ve profesyonel bir hız kontrol çözümüdür.

Danfoss VVC+ motor kontrol teknolojisi sayesinde motorun hız ve yük davranışı hassas şekilde kontrol edilebilir. RS-485 ve Modbus RTU desteği ise sürücünün PLC, HMI ve SCADA sistemleriyle entegre edilmesine imkan verir.

MONOFAZ GİRİŞ – 3 FAZ MOTOR ÇIKIŞI

Bu ürünün satış açısından en önemli özelliği monofaz girişli ve trifaze motor çıkışlı olmasıdır.

Şebeke Girişi: 1 Faz 200-240 VAC

Motor Çıkışı: 3 Faz 200-240 VAC

Nominal Motor Gücü: 0,75 kW

Motor Gücü: 1 HP

Nominal Çıkış Akımı: 4,2 A

Bu sayede uygun gerilim sınıfındaki trifaze motor, standart 220-230 V monofaz elektrik beslemesinden değişken hızlı olarak çalıştırılabilir.

Motor seçiminde motor etiketinin kontrol edilmesi önemlidir. Özellikle 230/400 V Δ/Y motorlarda 230 V sürücü çıkışı için motor üreticisinin öngördüğü bağlantı şekli kullanılmalıdır.

TEMEL TEKNİK ÖZELLİKLER ELEKTRİKSEL ÖZELLİKLER

Nominal Motor Gücü: 0,75 kW

Motor Gücü: 1 HP

Giriş Beslemesi: 1 Faz AC

Giriş Gerilimi: 200-240 VAC

Şebeke Frekansı: 50/60 Hz

Motor Çıkışı: 3 Faz AC

Çıkış Gerilim Sınıfı: 200-240 VAC

Nominal Çıkış Akımı: 4,2 A

%150 Aşırı Yük Akımı: Yaklaşık 6,3 A

Aşırı Yük Kapasitesi: %150 nominal akım / 1 dakika

Motor Çıkışı: Değişken gerilim ve değişken frekans

MEKANİK ÖZELLİKLER

Kasa Boyutu: M1

Yükseklik: Yaklaşık 150 mm

Genişlik: Yaklaşık 70 mm

Derinlik: Yaklaşık 148 mm

Koruma Sınıfı: IP20

M1 kompakt gövde yapısı sayesinde özellikle küçük elektrik panoları ve OEM makine tasarımlarında pano alanından tasarruf edilmesine yardımcı olur.

VVC+ VEKTÖR MOTOR KONTROLÜ

Danfoss VVC+ (Voltage Vector Control Plus) teknolojisi, motor hızının ve yük davranışının daha hassas şekilde kontrol edilmesini sağlar.

Değişken yük altında çalışan konveyör, pompa, makine mekanizması ve benzeri uygulamalarda motor hızının daha kararlı tutulmasına yardımcı olur.

U/f MOTOR KONTROLÜ

FC 51 aynı zamanda klasik U/f – Gerilim/Frekans kontrol yöntemini destekler.

Basit değişken hızlı motor uygulamalarında U/f kontrol modu kullanılabilir.

FREKANS VE HIZ KONTROLÜ

Kontrol Metodu: VVC+ / U/f

Maksimum Çıkış Frekansı – VVC+: 200 Hz

Maksimum Çıkış Frekansı – U/f: 400 Hz

Hızlanma Süresi: Programlanabilir

Yavaşlama Süresi: Programlanabilir

Minimum Frekans: Programlanabilir

Maksimum Frekans: Programlanabilir

Atlama Frekansı: Programlanabilir

Çoklu Hız Referansı: Desteklenir

Çok Adımlı Frekans: 8 adım

ANALOG GİRİŞ VE ÇIKIŞLAR

Analog Giriş Sayısı: 2 adet

Analog Gerilim Referansı: 0-10 V DC

Analog Akım Referansı: 0/4-20 mA

Analog Çıkış: Programlanabilir

Analog Çıkış Sinyali: 0/4-20 mA

Potansiyometre üzerinden manuel hız ayarı yapılabilir veya PLC analog çıkışından sürücüye hız referansı gönderilebilir.

Basınç, debi ve benzeri proses transmitterlerinden gelen analog sinyaller de uygun kontrol uygulamalarında kullanılabilir.

DİJİTAL KONTROL

FC 51'in programlanabilir dijital girişleri sayesinde sürücü harici butonlar, röleler veya PLC üzerinden kontrol edilebilir.

Start / Stop: Desteklenir

İleri / Geri: Programlanabilir

Reset: Programlanabilir

Jog: Programlanabilir

Preset Hız: Programlanabilir

Harici Interlock: Uygulanabilir

Bu yapı hem basit kumanda panolarında hem de PLC kontrollü otomasyon sistemlerinde kullanım kolaylığı sağlar.

RS-485 / MODBUS RTU HABERLEŞME

Danfoss VLT® Micro Drive FC 51 üzerinde standart RS-485 seri haberleşme altyapısı bulunur.

Haberleşme Arayüzü: RS-485

Haberleşme Protokolü: Modbus RTU

PLC Entegrasyonu: Uygun

HMI Entegrasyonu: Uygun

SCADA Entegrasyonu: Uygun

BMS Entegrasyonu: Uygun

Haberleşme üzerinden start/stop komutları ve hız referansı gönderilebilir. Motor frekansı, motor akımı, sürücü çalışma durumu ve alarm bilgileri otomasyon sistemi üzerinden izlenebilir.

PID PROSES KONTROLÜ

FC 51'in dahili proses kontrol fonksiyonları, uygun pompa ve fan uygulamalarında proses geri besleme sinyaline göre motor hızının otomatik olarak değiştirilmesini sağlar.

Örneğin bir basınç transmitteri kullanılarak pompa motorunun devri basınç ihtiyacına göre otomatik olarak ayarlanabilir.

Bu özellik enerji tüketiminin azaltılmasına ve proses değerinin daha kararlı tutulmasına yardımcı olabilir.

FREN CHOPPER DURUMU

Danfoss 132F0003 modelinde dahili fren chopper bulunmaz.

0,75 kW güç sınıfındaki bu model için ürün sayfasında “fren kesici var” ifadesi kullanılmamalıdır.

Dinamik frenleme gerektiren uygulamalarda sürücü ve uygulama özellikleri ayrıca değerlendirilmelidir.

KORUMA FONKSİYONLARI

Aşırı Akım Koruması: Var

Kısa Devre Koruması: Var

Toprak Hatası İzleme: Var

Aşırı Gerilim Koruması: Var

Düşük Gerilim Koruması: Var

Aşırı Sıcaklık Koruması: Var

Elektronik Motor Aşırı Yük Koruması: Var

Motor Sıkışma Koruması: Desteklenir

Çıkış Faz İzleme: Desteklenir

Haberleşme Hatası İzleme: Var

LOKAL KONTROL PANELİ SEÇENEKLERİ

FC 51 için uygun LCP kontrol paneli seçenekleri ayrıca kullanılabilir.

132B0100 – LCP 11: Potansiyometresiz nümerik lokal kontrol paneli

132B0101 – LCP 12: Entegre potansiyometreli nümerik lokal kontrol paneli

132B0102 – Remote Mounting Kit: LCP'nin pano kapağına taşınması için uzaktan montaj kiti

LCP üzerinden parametre ayarı, durum görüntüleme, manuel kontrol ve alarm reset işlemleri gerçekleştirilebilir.

UYGULAMA ALANLARI

Küçük Konveyörler – Bant hızının hassas şekilde ayarlanması

Pompa Sistemleri – Debi veya basınca göre motor hız kontrolü

Fan Sistemleri – Hava debisinin motor devri üzerinden ayarlanması

Aspiratörler – Değişken hızlı havalandırma uygulamaları

Dozaj Sistemleri – Küçük dozaj pompaları ve mekanizmalarında hız kontrolü

Paketleme Makineleri – Üretim hızına göre motor devrinin ayarlanması

Gıda Makineleri – Küçük konveyör ve yardımcı motor uygulamaları

Atölye Makineleri – Uygun 230 V trifaze motorların monofaz elektrik üzerinden çalıştırılması

Makine Otomasyonu – PLC kontrollü küçük motor uygulamaları

OEM Makine Üretimi – Kompakt sürücü gerektiren makine tasarımları

MONOFAZ FC 51 SERİSİNDEKİ YERİ NEDEN DANFOSS 132F0003?

Monofaz 200-240 V Giriş: Standart 220-230 V monofaz şebekeden beslenebilir.

3 Faz Motor Çıkışı: Uygun 230 V trifaze motorların monofaz şebeke üzerinden çalıştırılmasına imkan verir.

0,75 kW / 1 HP Güç: Küçük makine, pompa, fan ve konveyör uygulamalarında yaygın kullanılan güç sınıfıdır.

4,2 A Nominal Çıkış: 0,75 kW motor uygulamalarına uygun nominal çıkış kapasitesi sunar.

M1 Kompakt Kasa: Küçük elektrik panolarında alan tasarrufu sağlar.

VVC+ Motor Kontrolü: Motorun hassas ve kararlı değişken hız kontrolüne yardımcı olur.

RS-485 / Modbus RTU: PLC, HMI ve SCADA sistemleriyle entegrasyona imkan verir.

Programlanabilir I/O: Buton, potansiyometre, PLC ve proses sinyalleriyle farklı kontrol senaryoları oluşturulabilir.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Seri: VLT® Micro Drive FC 51

Ürün Kodu: 132F0003

Nominal Motor Gücü: 0,75 kW

Motor Gücü: 1 HP

Giriş: 1 Faz / Monofaz

Giriş Gerilimi: 200-240 VAC

Motor Çıkışı: 3 Faz 200-240 VAC

Nominal Çıkış Akımı: 4,2 A

Kasa: M1

Yaklaşık Boyut: 150 × 70 × 148 mm

Koruma: IP20

Aşırı Yük: %150 / 1 dakika

Motor Kontrolü: VVC+ / U/f

Haberleşme: RS-485 / Modbus RTU

Fren Chopper: Yok

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132F0003 VLT® Micro Drive FC 51, 0,75 kW / 1 HP motorlar için geliştirilmiş 1 faz 200-240 V girişli ve 3 faz 200-240 V motor çıkışlı kompakt frekans konvertörüdür. 4,2 A nominal çıkış, VVC+ motor kontrolü, M1 kompakt kasa ve RS-485 / Modbus RTU haberleşme özellikleriyle pompa, fan, konveyör ve makine otomasyonu uygulamalarında kullanılabilir.
