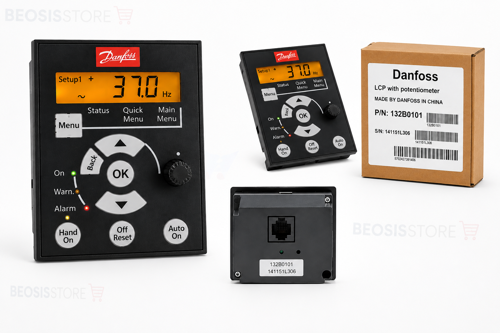

Danfoss 132B0101 VLT LCP 12 Potansiyometreli Lokal Kontrol Paneli

Danfoss 132B0101 VLT® LCP 12 Potansiyometreli Lokal Kontrol Paneli

Danfoss Ürün Kodu: 132B0101
Ürün Tipi: VLT® Control Panel LCP 12
Ürün Grubu: Lokal Kontrol Paneli / Operatör Paneli
Potansiyometre: Var
Uyumlu Seri: VLT® Micro Drive FC 51
Kullanım: Parametre ayarı, sürücü kontrolü, hız referansı ve durum izleme
Montaj: Sürücü üzerine takılabilir / uzaktan montaj kiti ile pano kapağına taşınabilir
Uzaktan Montaj Kiti: 132B0102
Besleme: Sürücü üzerinden
Harici Güç Kaynağı: Gerektirmez

ÜRÜN AÇIKLAMASI

Danfoss 132B0101 VLT® LCP 12, Danfoss VLT® Micro Drive FC 51 frekans konvertörlerinin lokal olarak kontrol edilmesi, parametrelerinin ayarlanması ve çalışma bilgilerinin görüntülenmesi amacıyla geliştirilmiş potansiyometreli lokal kontrol panelidir.

LCP 12'nin en önemli avantajlarından biri üzerinde bulunan entegre potansiyometredir. Kullanıcı motor hız referansını panel üzerindeki döner potansiyometre aracılığıyla kolayca değiştirebilir.

Panel üzerinden sürücünün parametrelerine erişilebilir, çalışma değerleri görüntülenebilir ve sürücü lokal olarak kontrol edilebilir.

Hand On, Off/Reset ve Auto On tuşları sayesinde sürücünün lokal ve otomatik çalışma kontrolü gerçekleştirilebilir. Menü, Back, OK ve yön tuşları ise FC 51 parametre yapısı içerisinde hızlı şekilde gezinmeye imkan verir.

132B0101 özellikle makine üzerinde operatörün sürücüye doğrudan erişerek motor hızını değiştirmesi gereken konveyör, pompa, fan, mikser ve çeşitli makine otomasyonu uygulamalarında kullanışlıdır.

Danfoss'un resmi kullanım kılavuzunda 132B0101 = VLT Control Panel LCP 12 with potentiometer olarak listelenmektedir.

TEMEL TEKNİK ÖZELLİKLER ENTEGRE POTANSİYOMETRE

132B0101'i 132B0100 LCP 11 modelinden ayıran temel özellik entegre potansiyometresidir.

Panelin ön yüzündeki döner potansiyometre uygun parametre ayarlarıyla motor hız referansının lokal olarak değiştirilmesini sağlar.

Bu özellik özellikle operatörün makine üzerinden motor hızını sürekli veya belirli aralıklarla değiştirmesi gereken uygulamalarda kullanım kolaylığı sağlar.

Örneğin bir konveyörün bant hızı, fan devri, pompa hızı veya makine çalışma hızı doğrudan LCP 12 üzerinden ayarlanabilir.

PANEL ÜZERİNDEN SÜRÜCÜ KONTROLÜ

LCP 12 üzerinde FC 51'in günlük kullanımında gerekli temel kontrol tuşları bulunur.

Hand On: Sürücünün lokal olarak çalıştırılmasını sağlar.

Off / Reset: Sürücünün durdurulması ve uygun durumlarda alarm reset işlemi için kullanılır.

Auto On: Sürücünün otomatik/uzak kontrol modunda çalışmasına imkan verir.

Menu: Menü ve parametre fonksiyonlarına erişim sağlar.

Back: Menü içerisinde önceki seviyeye dönülmesini sağlar.

OK: Seçilen parametre veya işlemin onaylanmasını sağlar.

Yukarı / Aşağı: Menü ve parametre değerleri arasında gezinmek için kullanılır.

Potansiyometre: Lokal hız/frekans referansının ayarlanmasını sağlar.

EKRAN VE DURUM İZLEME

LCP 12'nin ekranı üzerinden FC 51'in çalışma değerleri ve parametreleri görüntülenebilir.

Uygun sürücü konfigürasyonuna bağlı olarak çalışma frekansı, motor akımı, referans değeri, çalışma durumu, parametre değerleri, uyarılar ve alarm bilgileri takip edilebilir.

Bu özellik devreye alma, bakım ve arıza tespiti sırasında teknisyenin doğrudan sürücü üzerinden bilgi almasını kolaylaştırır.

DURUM LED GÖSTERGELERİ

Panel üzerinde sürücünün durumunu hızlı şekilde değerlendirmek için görsel LED göstergeleri bulunur.

On: Sürücünün çalışma/enerji durumunun izlenmesine yardımcı olur.

Warn.: Aktif uyarı durumlarını belirtir.

Alarm: Sürücüde meydana gelen alarm durumunu gösterir.

Böylece operatör veya bakım personeli sürücünün genel durumunu panel üzerinden hızlı şekilde değerlendirebilir.

PARAMETRE AYARI

LCP 12 yalnızca motoru çalıştırmak için değil, aynı zamanda FC 51 parametrelerinin ayarlanması amacıyla da kullanılır.

Motor bilgileri, hız referansları, minimum ve maksimum frekanslar, hızlanma/yavaşlama süreleri, dijital giriş fonksiyonları, analog giriş ayarları ve haberleşme parametreleri gibi FC 51 ayarlarına panel üzerinden erişilebilir.

Bu nedenle LCP 12 özellikle devreye alma ve servis işlemlerinde kullanışlı bir FC 51 aksesuarıdır.

LOKAL HIZ KONTROLÜ

132B0101'in üzerindeki potansiyometre sayesinde uygun parametre konfigürasyonunda motor hız referansı doğrudan panelden verilebilir.

Örneğin operatör:

20 Hz → 30 Hz → 40 Hz → 50 Hz

gibi farklı çalışma frekanslarını proses ihtiyacına göre lokal olarak ayarlayabilir.

Bu özellik harici bir potansiyometre kullanılmasına gerek kalmadan pratik bir manuel hız kontrolü sağlar.

132B0100 VE 132B0101 ARASINDAKİ FARK

Danfoss'un resmi FC 51 seçenek tablosunda 132B0100 LCP 11 potansiyometresiz, 132B0101 LCP 12 ise potansiyometreli kontrol paneli olarak listeleniyor.

UZAKTAN PANO KAPAĞINA MONTAJ

LCP 12 yalnızca sürücünün üzerine takılmak zorunda değildir.

132B0102 Remote Mounting Kit kullanılarak kontrol paneli pano kapağına veya operatörün daha kolay erişebileceği uygun bir noktaya taşınabilir.

Danfoss'un resmi dokümanına göre 132B0102 kit içerisinde 3 metre kablo bulunur ve LCP 12 ile kullanıldığında montaj koruması IP21 olarak belirtilmektedir.

Bu özellik özellikle sürücünün elektrik panosu içerisinde bulunduğu ancak operatörün pano kapağından hız ayarı yapmasının istendiği uygulamalarda avantaj sağlar.

UYUMLU SÜRÜCÜ SERİSİ

Danfoss VLT® Micro Drive FC 51

132B0101, FC 51 ailesinin lokal kontrol paneli aksesuarlarından biridir. Danfoss'un resmi FC 51 seçenek ve yedek parça tablosunda doğrudan FC 51 için listelenmektedir.

Önemli: Danfoss, VLT Micro Drive FC 51'in artık ürün yaşam döngüsünün Limited aşamasında olduğunu ve üretiminin sona erdiğini belirtiyor; halefi iC2-Micro'dur. Bu bilgi stoktaki/orijinal FC 51 aksesuarlarının satışına engel değildir ancak ürün sayfasında “güncel üretim” gibi bir ifade kullanılmaması daha doğru olur.

KULLANIM ALANLARI

FC 51 Devreye Alma – Sürücü parametrelerinin lokal olarak ayarlanması

Makine Otomasyonu – Operatörün makine üzerinden motor hızını değiştirmesi

Konveyör Sistemleri – Bant hızının potansiyometre üzerinden ayarlanması

Pompa Uygulamaları – Pompa hız referansının lokal olarak değiştirilmesi

Fan ve Aspiratörler – Fan devrinin operatör tarafından ayarlanması

Mikser ve Karıştırıcılar – Proses ihtiyacına göre motor hızının değiştirilmesi

Paketleme Makineleri – Makine çalışma hızının lokal olarak ayarlanması

Bakım ve Servis – FC 51 parametrelerinin görüntülenmesi ve değiştirilmesi

Test Sistemleri – Motorun manuel olarak çalıştırılması ve hızının ayarlanması

NEDEN DANFOSS 132B0101 LCP 12?

Entegre Potansiyometre: Harici potansiyometre kullanmadan lokal hız referansı ayarlanabilir.

FC 51 Uyumluluğu: VLT® Micro Drive FC 51 için tasarlanmış kontrol panelidir.

Kolay Parametre Ayarı: FC 51 parametrelerine doğrudan panel üzerinden erişilebilir.

Lokal Motor Kontrolü: Hand On, Off/Reset ve Auto On tuşlarıyla sürücü kontrol edilebilir.

Durum İzleme: Çalışma değerleri, uyarılar ve alarm durumları panel üzerinden takip edilebilir.

Servis Kolaylığı: Devreye alma, bakım ve arıza tespit çalışmalarını kolaylaştırır.

Uzaktan Montaj Seçeneği: 132B0102 kit kullanılarak pano kapağına taşınabilir.

HIZLI ÜRÜN ÖZETİ

Marka: Danfoss

Ürün Kodu: 132B0101

Ürün: VLT® Control Panel

Model: LCP 12

Potansiyometre: Var

Uyumlu Sürücü: VLT® Micro Drive FC 51

Ekran: Nümerik

Lokal Hız Ayarı: Var

Parametre Ayarı: Var

Hand On: Var

Off / Reset: Var

Auto On: Var

Durum / Uyarı / Alarm Göstergesi: Var

Uzaktan Montaj: 132B0102 kit ile

Uzaktan Montaj Kablosu: 3 metre

LCP 12 ile Uzaktan Montaj Koruması: IP21

BEOSIS STORE KISA ÜRÜN AÇIKLAMASI

Danfoss 132B0101 VLT® LCP 12, VLT® Micro Drive FC 51 frekans konvertörleri için geliştirilmiş entegre potansiyometreli lokal kontrol panelidir. FC 51 parametrelerinin ayarlanması, çalışma değerlerinin görüntülenmesi, lokal start/stop kontrolü ve motor hız referansının potansiyometre üzerinden kolayca değiştirilmesi için kullanılır. 132B0102 uzaktan montaj kiti ile pano kapağına da monte edilebilir.
