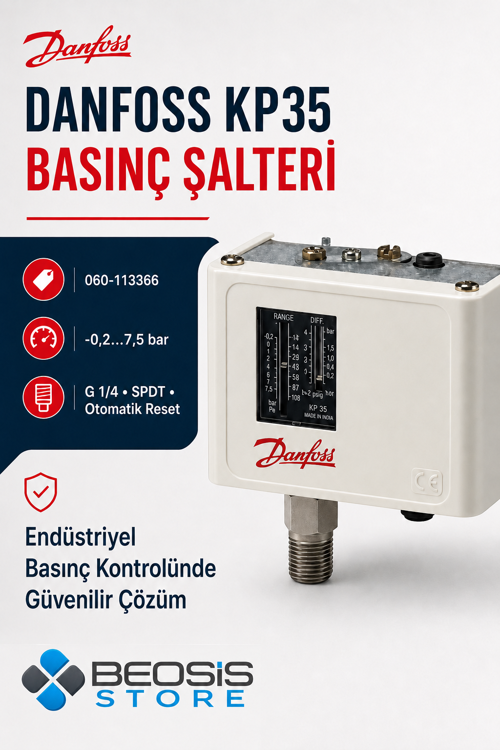

Danfoss KP35 060-113366, endüstriyel tesislerde, soğutma sistemlerinde, hava kompresörlerinde, pompalar ve basınçlı ekipmanlarda basıncın izlenmesi ve kontrol edilmesi için kullanılan mekanik bir basınç şalteridir. Körüklü basınç algılama elemanı ve güçlü SPDT kontak yapısı sayesinde kontrol, alarm ve emniyet uygulamalarında güvenilir anahtarlama sağlar.
Ürün, -0,2 ile 7,5 bar arasında ayarlanabilir basınç aralığına ve 0,7–4 bar ayarlanabilir diferansiyel değerine sahiptir. Otomatik resetleme özelliği sayesinde basınç ayarlanan çalışma değerine ulaştığında kontak konumunu otomatik olarak değiştirir.
Temel Ürün Bilgileri| Marka | Danfoss |
| Ürün kodu | 060-113366 |
| Model / Type | KP35 |
| Ürün açıklaması | Basınç şalteri / Pressure switch |
| Ürün grubu | Anahtarlar ve termostatlar |
| EAN | 5702423146642 |
| Özdeş ürün | 060-113466 |
| Bakım yapılabilir | Hayır |
| Batarya içerir | Hayır |
| Regülasyon aralığı | -0,2…7,5 bar Pe |
| Regülasyon aralığı | 6 inHg…108 psig |
| Minimum fark / diferansiyel | 0,7 bar / 10 psi |
| Maksimum fark / diferansiyel | 4 bar / 58 psi |
| Maksimum çalışma basıncı | 17 bar / 245 psig |
| Maksimum test basıncı | 22 bar Pe / 319 psig |
| Basınç algılama elemanı | Körük |
| Resetleme fonksiyonu | Otomatik |
| Basınç bağlantısı | G 1/4 |
| Bağlantı standardı | ISO 228-1 |
| Bağlantı tipi | G diş |
| Bağlantı cinsiyeti | Erkek |
| Kontak fonksiyonu | SPDT – Tek kutuplu çift konumlu kontak |
| AC-1 kontak kapasitesi | 16 A, 400 V |
| AC-3 kontak kapasitesi | 16 A, 400 V |
| AC-15 kontak kapasitesi | 10 A, 400 V |
| DC-13 kontak kapasitesi | 12 W, 220 V |
| LR değeri | 112 A, 400 V |
| İzolasyon gerilimi | 400 V |
| Nominal darbe dayanım gerilimi | 4 kV |
| Kirlilik derecesi | 3 |
| Kısa devre koruması | 16 A sigorta |
| Elektrik bağlantısı | Lastik kablo rakoru |
| Kablo çapı | 6–14 mm |
| Yüksüklü esnek kablo | 0,5–1,5 mm² |
| Yüksüksüz esnek kablo | 0,7–2,5 mm² |
| Tek damarlı / katı kablo | 0,75–2,5 mm² |
| Koruma sınıfı | IP30 |
| NEMA koruma sınıfı | NEMA 1 |
| Minimum ortam sıcaklığı | -40 °C / -40 °F |
| Maksimum ortam sıcaklığı | 65 °C / 149 °F |
| Kısa süreli sıcaklık dayanımı | En fazla 120 dakika boyunca 80 °C / 176 °F |
| Net ağırlık | 0,304 kg |
| Brüt ağırlık | 0,338 kg |
| Hacim | 0,57 litre |
| Ambalaj biçimi | Çoklu paket |
| Ambalaj başına miktar | 36 adet |
| EEE kategorisi | Kategori 5 – Küçük ekipmanlar; dış boyutların tamamı 50 cm’den küçük |
| WEEE kapsamında | Evet |
Danfoss KP35 basınç şalteri uluslararası endüstriyel kullanım gereksinimlerini karşılayan çeşitli onaylara sahiptir.
- CCC
- CE
- CMIM
- EAC
- LVD
- RINA
- RMRS
- UL
- Çin RoHS
- Avrupa Birliği RoHS
- Suudi Arabistan RoHS
| CE işareti | Evet |
| UL işareti | Evet |
| UL onay dosyaları | E31024, MH27572 |
| AB RoHS uyumluluğu | Evet |
| AB RoHS muafiyet maddesi | Yok |
| Çin RoHS uyumluluğu | Evet |
| SCIP dosya numarası | 1b8fc5ed-65e2-48fc-8738-8cce613a9786 |
| SCIP ürün adı | KP KPI |
Ürün, REACH Aday Listesi kapsamında aşağıdaki maddeleri içerebilir:
- Kurşun – CAS No: 7439-92-1
- Kadmiyum oksit – CAS No: 1306-19-0
KP35 içerisindeki körük, sistem basıncındaki değişime mekanik olarak tepki verir. Basınç ayarlanan değere ulaştığında SPDT kontak konum değiştirir. Kontak; motor, pompa, kompresör, kontaktör, alarm devresi veya kontrol sistemine açma-kapama sinyali iletmek için kullanılabilir.
Basınç tekrar ayarlanan diferansiyel değerine geldiğinde kontak otomatik olarak başlangıç konumuna döner. Ayarlanabilir diferansiyel, sistemin çok sık devreye girip çıkmasını önlemeye ve daha kararlı çalışmasına yardımcı olur.
Başlıca Kullanım Alanları- Hava kompresörleri
- Su ve hidrofor pompaları
- Soğutma ve iklimlendirme sistemleri
- Endüstriyel basınç kontrol sistemleri
- Basınç alarm ve emniyet devreleri
- Motor ve kontaktör kumanda devreleri
- Makine ve proses otomasyonu
- Denizcilik ve yardımcı makine sistemleri
- -0,2…7,5 bar geniş ayar aralığı
- 0,7…4 bar ayarlanabilir diferansiyel
- Güvenilir körüklü basınç algılama mekanizması
- Yüksek anahtarlama kapasiteli SPDT kontak
- Otomatik resetleme fonksiyonu
- -40 °C’ye kadar düşük ortam sıcaklıklarında çalışma
- 22 bar maksimum test basıncı
- CE, UL, RINA, RMRS ve EAC dahil çok sayıda uluslararası onay
- Endüstriyel uygulamalara uygun dayanıklı Danfoss KP serisi tasarımı
Ürün, uygulama şartlarına göre uygun Danfoss KP/KPI serisi anahtar aksesuarları, montaj aparatları ve bağlantı ekipmanlarıyla kullanılabilir. Aksesuarların ürünle uyumluluğu sipariş öncesinde ürün kodu ve uygulama şartları üzerinden kontrol edilmelidir.
Önemli Uygulama Notları- Ürünün ayar aralığı, çalışma basıncı ve test basıncı birbirinden farklı değerlerdir.
- Sistem çalışma basıncı 17 bar değerini aşmamalıdır.
- 22 bar değeri maksimum test basıncıdır ve sürekli çalışma basıncı olarak değerlendirilmemelidir.
- Elektrik bağlantısı yetkili ve teknik yeterliliğe sahip personel tarafından yapılmalıdır.
- Endüktif yüklerde kontaktör, röle veya uygun koruma elemanları kullanılmalıdır.
- IP30 koruma sınıfı nedeniyle ürün; su, yoğun nem ve toza doğrudan maruz kalacağı ortamlarda uygun bir pano veya koruyucu muhafaza içerisine monte edilmelidir.
- Basınç bağlantısında ISO 228-1 standardına uygun G 1/4 dişli bağlantı kullanılmalıdır. DANFOSS 060-113366 KP35
