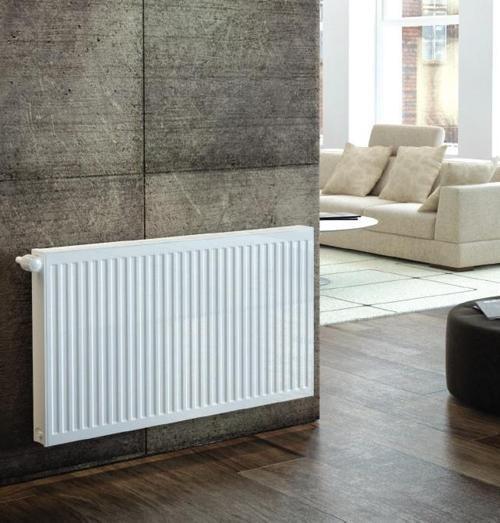

Daikin TIP22 Pkkp 600 x 1300 Panel Radyator Kalorifer Petegi - 600x1300 - Beyaz





KAPASİTE: TIP22 PKKP22X600X1300

GARANTİ SÜRESİ: 10 Yıl

ÖNEMLİ NOT: Garantiyi Daikin (üretici firma) kendisi vermektedir. Paketi açılan üründe kurulum ve montajdan sonra veya önce bir sorun tesbit edildiğinde, sorunun çözümü veya değişimi için Daikin Yetkili Servisleri ile irtibata geçilmelidir. Tüm sorumluluk onlardadır. Paketi açılmış veya hasar verilmiş satılamayacak hale gelmiş ürünün iadesi alınmamaktadır.

Daikin'in Tip 22 PKKP serisi panel radyatörleri, yüksek ısı verimliliği ve çevre dostu üretim teknolojileriyle öne çıkmaktadır. Bu seride, 600 mm yüksekliğe sahip ve 400 mm'den 3000 mm'ye kadar çeşitli uzunluk seçenekleri sunulmaktadır. Aşağıda, bu radyatörlerin genel teknik özellikleri ve üretim detayları hakkında bilgiler bulabilirsiniz



🔧 Genel Teknik Özellikler



• Model Tipi: Tip 22 - PKKP

• Yükseklik: 600 mm

• Genişlik (Derinlik): 105 mm

• Malzeme: Çelik

• Renk: Beyaz (RAL 9010)

• Panel Sayısı: 2

• Konvektör Sayısı: 2

• Merkez Mesafesi: 545 mm

• Su Hacmi: 6,8 L/m

• Isı Gücü:

  • 75/65/20°C (ΔT=50°C): 1718 Watt/m

  • 90/70/20°C (ΔT=60°C): 1481 kcal/h/m

• Standartlar: EN 442 Avrupa standardına uygun.

• Not: Isı gücü değerleri, HLK test raporlarına göre 1 metre uzunluğundaki radyatörler için verilmiştir.





🌿 Üretim ve Kaplama Teknolojisi



Daikin panel radyatörleri, çevre dostu üretim süreçleriyle üretilmektedir. Nano teknoloji yüzey işlem kimyasalları kullanılarak, demir ve çinko yerine zirkonyum içeren kaplamalar uygulanır. Bu nano seramik kaplamalar, yüksek yapışma mukavemeti ve korozyon direnci sağlar. Kaplama sonrası, daldırma yaş boya ve elektrostatik toz boya teknikleriyle boyama işlemi tamamlanır. Bu süreçler, ağır metal ve toksik atık içermeyen, atık su tüketimi düşük ve çevre dostu ürünler elde edilmesini sağlar.





📐 Teknik Çizimler ve Montaj Bilgileri



Daikin Tip 22 PKKP serisi radyatörlerin montajı için gerekli olan teknik çizimler ve montaj şemaları, ürünle birlikte sağlanmaktadır. Bu çizimler, duvar montajı ve bağlantı noktaları gibi detayları içermektedir. Ayrıca, montaj seti ürün fiyatına dahildir.





📊 Boyutlara Göre Isı Gücü Hesaplama



Radyatörlerin ısı gücü, uzunluklarına göre değişiklik göstermektedir. Aşağıda, bazı standart boyutlar için yaklaşık ısı gücü değerleri verilmiştir:

Uzunluk (mm) Isı Gücü (75/65/20°C) Isı Gücü (90/70/20°C) 400 687 W 592 kcal/h 500 859 W 740 kcal/h 600 1031 W 888 kcal/h 700 1202 W 1036 kcal/h 800 1374 W 1185 kcal/h 900 1546 W 1333 kcal/h 1000 1718 W 1481 kcal/h 1100 1890 W 1629 kcal/h 1200 2062 W 1777 kcal/h 1300 2233 W 1925 kcal/h 1400 2405 W 2073 kcal/h 1500 2577 W 2221 kcal/h 1600 2749 W 2369 kcal/h 1700 2921 W 2517 kcal/h 1800 3092 W 2665 kcal/h 1900 3264 W 2813 kcal/h 2000 3436 W 2962 kcal/h 2200 3780 W 3258 kcal/h 2400 4123 W 3554 kcal/h 2600 4467 W 3850 kcal/h 2800 4810 W 4146 kcal/h 3000 5154 W 4443 kcal/h

Not: Bu değerler, 600 mm yüksekliğe sahip Tip 22 PKKP radyatörler için yaklaşık olarak hesaplanmıştır.

Yüksek Isıl Verim

Daikin panel radyatörler; ideal hatve aralığı ve uygun konvektör boyutu sayesinde, Tip 22 PKKP 600 serisi radyatörün 1 metretülü 1.718 watt ısı vermektedir. (Bu değer 75/65/20 °C rejim değerine göre verilmiş olup HLK onaylıdır.

Yüksel Test Basıncı

Daikin panel radyatörler, 10 bar’lık işletme ve 13 bar’lık test basıncı ile yüksek basınca karşı dayanıklı ve güvenlidir.

Yeşil Teknoloji

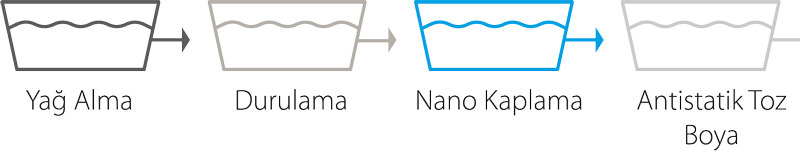

Nano teknoloji yüzey işlem kimyasalları yüzeyde ince ve sert bir kaplama oluştururlar. Yerini aldığı kaplama tiplerinden farklı olarak demir (Fe) ve çinko (Zn) metalleri yerine zirkonyum (Zr) içeren bir kaplama tipidir. Nano seramik kimyasalların kaplama sonrası oluşturdukları yüzey yüksek yapışma mukavemetine sahiptir. Korozyon direnci demir fosfat teknolojisinin üstünde, trikatyon çinko fosfat performansına yakın sonuçlar vermektedir.

 Çevre dostu bir kaplamadır.
 Ağır metal, toksik atık gibi zehirli maddeler içermez.
 Atık su tüketimi düşüktür.
 Multi metal yüzey işlem kabiliyetine sahip kaplama çeşitlerinden biridir.


Radyatörler, nano teknoloji yüzey işlem sonrası daldırma yaş boya tekniği ile boyanır ve son kat kaplama için elektrostatik toz boya ile boyanarak ambalajlama sonrası tüketicinin kullanıma sunulur.

🔧 Daikin Tip 22 PKKP 600 Panel Radyatör Teknik Özellikleri Özellik Değer Tip 22 PKKP Yükseklik 600 mm Genişlik (derinlik) 105 mm Merkez Mesafesi 545 mm Uzunluk Aralığı 400 mm - 3000 mm (400-1600: 100'er mm, 1600-3000: 200'er mm artışlı) Panel / Konvektör Sayısı 2 / 2 Su Hacmi (L/m) 6,80 L/m Test Basıncı 13 bar İşletme Basıncı 10 bar Renk RAL 9010 Beyaz Standartlar TS EN 442 Garanti Süresi 10 yıl



🌡️ Isıl Güç Değerleri (1 Metrelik Radyatör için) Sıcaklık Rejimi (Giriş/Çıkış/Oda) Isı Gücü (Watt) Isı Gücü (kcal/h) n (faktör) 75/65/20 °C (ΔT=50°C) 1718 W 1481 kcal/h 1.30 90/70/20 °C (ΔT=60°C) 2178 W 1878 kcal/h

📏 Boyutlara Göre Isı Gücü Tablosu (ΔT=50°C)

Bu tablo, yüksekliği 600 mm olan Tip 22 PKKP için geçerlidir.

Uzunluk (mm) Isı Gücü (Watt) Isı Gücü (kcal/h) 400 687 592 500 859 738 600 1031 886 700 1202 1033 800 1374 1181 900 1546 1328 1000 1718 1481 1100 1890 1626 1200 2062 1773 1300 2233 1918 1400 2405 2067 1500 2577 2215 1600 2749 2363 1700 2921 2511 1800 3092 2657 1900 3264 2805 2000 3436 2953 2200 3780 3248 2400 4123 3542 2600 4467 3836 2800 4810 4130 3000 5154 4424

🧪 Kaplama ve Boyama Teknolojisi

• Nano Seramik Yüzey Kaplama: Zirkonyum (Zr) bazlı, demir ve çinko içermeyen çevre dostu kaplama.

• Boyama Süreci:

  • Daldırma yaş boya uygulaması

  • Epoksi polyester toz boya ile son kat kaplama

• Avantajları:

  • Ağır metal içermez

  • Düşük atık su kullanımı

  • Yüksek yapışma mukavemeti ve korozyon direnci

🧰 Montaj ve Uyum



• Kompakt Ventilli Radyatör Opsiyonu:

  • Alttan bağlantı imkânı

  • Sağ/sol yönlü bağlantı yapılabilir

  • Termostatik vana entegrasyonu mümkündür

Panel Radyatör Tipleri
TİP VE ÖLÇÜ BAZINDA GENİŞ ÜRÜN GAMI
Full otomasyon sistemiyle üretilen Daikin radyatörler; geniş ürün grubu ile 6 farklı yükseklik seçeneği sunar (300, 400, 500, 600, 750, 900 mm).
40 cm’den 3 m’ye uzanan 22 farklı uzunluktaki (2 m’ye kadar 100’er mm, 2 m’den sonra 200’er mm artar), 6 farklı model ile (p, pk, pp, pkp, pkkp,
dkek) her türlü ihtiyaca cevap verir. Panel radyatör tipleri üretiminde kullanılan panel ve konvektör sayısına göre şekillenir.
Daikin panel radyatör standart (4 delikli) ve Kompakt Ventilli (6 delikli)
olmak üzere 2 faklı modelde üretim yapılmaktadır.
