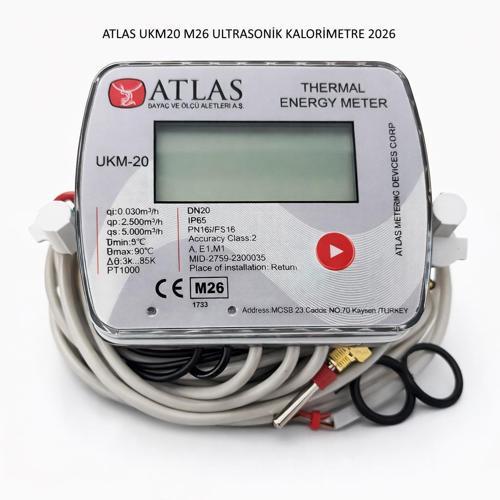

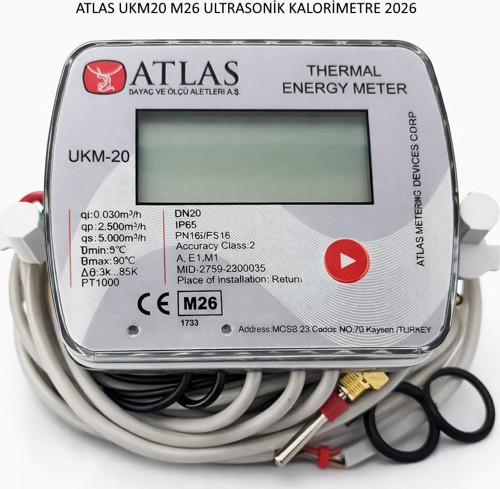

Atlas UKM20 KALORİMETRE 2026

GENEL ÖZELLİKLERİ

• Ölçmeye başlama debisi 0,03m3/h (30 litre/ saat )
• EN 1434 Standardına uygundur.
• MID Onaylıdır.
• Ultrasonik ölçüm prensibi ile, mekanik sayaçlara göre çok daha hassastır.
• Hareketli parça içermediğinden, mekanik sayaçlara göre 2 kat daha uzun ömürlüdür.
• Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
• Ekran kısmı kalorimetre gövdesinden ayrılarak okunması daha kolay bir yere monte edilebilir.
• Ölçüm Aralığı: 5 ˚C - 90 ˚C
• Test basıncı: 16 bar
• DN32 1”1/2 Dış dişli bağlantılı.
• DN40 2” Dış dişli bağlantılı.
• Rekor takımı sevkiyat kapsamında DEĞİLDİR.

ÜRÜN ÖZELLİKLERİ

Ultrasonik Debimetre

Düşük debilerde ölçüm yapabilme özelliğine sahiptir.

Debi ölçüm aralığı:

• Ölçme başlangıç debisi : 0,03m3/h
• Minimum debi (qi) : 0,05 m3/h
• Nominal debi (qp) : 2,5 m3/h
• Maksimum debi (qs) : 5 m3/h

Lineer ölçüm yapabilen sıcaklık sensör çifti.

Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir

Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.

Maksimum uygulanabilir basınç (MAP) 16 bar dır.

Manyetik olmayan teknolojiye sahiptir.

Metrolojik Özellikler

• TS EN 1434 standartlarına uygun olarak üretilir.
• 2004/22/EC+2009/137/EC MID'ye göre üretilir.
• Doğruluk sınıfı 2 dir.
• Koruma sınıfı IP54 tür.

Haberleşme ve Arabirimler

• Standart olarak M-Bus ve Optik arayüze sahiptir.
• Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
• Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
• LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı sunar.

BOYUTLARI

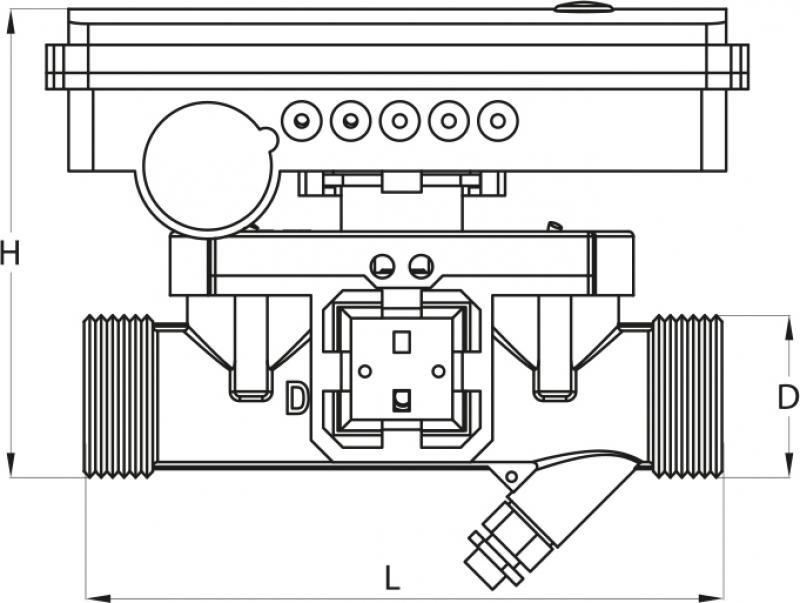

Uzunluk (L)130 mmYükseklik (H)94 mmGenişlik (W)83 mmBağlantı(D)1" Dış DişliDN20Sensör Kablosu Uzunluğu1,5 mM-Bus Kablosu Uzunluğu1,5 mAğırlık950 grTEKNİK ÇİZİM
