Arduino Ad8232 Ekg Kalp Atışı Izleme Sensör Modülü Seti - Nabız Sensörü

AD8232 Kalp Nabız Ölçme Sensör Modülü

AD8232 Kalp nabız ölçümü yapabilen modül kartıdır. Kalbin her kasılması sırasında oluşan sinyalini kuvvetlendirerek elektriksel sinyaller haline çevirir. Modül basit ve kolayca kalp nabzının izlenmesini sağlar. Elektrotlar deri üzerine yapıştırılarak problara bağlanır. Problarıda modüle bağladıktan sonra arduino veya herhangi bir mcu kite bağlantısı yapılır. Arduino ile kullanırken Ecg grafiği bir pencere üzerinden gösterilmektedir.

Elektrot Padleri: Modül üzerindeki ses soketine probları bağlayabilirsiniz. Bu soket yerine hemen yanındaki RA, LA ve RL pinlerinden de bağlantı yapabilirsiniz.

• RA: Sağ Kol
• LA: Sol Kol
• RL: Sağ Ayak

AD8232 Arduino Bağlantısı: Aşağıda tabloda belirtilen pinler ile arduino bağlantısını yapabilirsiniz.

AD8232 SoketPin AçıklamasıArduino Bağlantısı GNDGround ToprakGND OUTPUTÇıkış SinyaliA0 LO-Leads-off Detect –11 LO+Leads-off Detect +10 SDNShutdownNot used

Features:

• The AD8232 Single Lead Heart Rate Monitor is a cost-effective board used to measure the electrical activity of the heart.
• This electrical activity can be charted as an ECG or Electrocardiogram and output as an analog reading.
• ECGs can be extremely noisy, the AD8232 Single Lead Heart Rate Monitor acts as an op amp to help obtain a clear signal from the PR and QT Intervals easily.
• The AD8232 is an integrated signal conditioning block for ECG and other biopotential measurement
• It is designed to extract, amplify, and filter small biopotential signals in the presence of noisy conditions, such as those created by motion or remote electrode placement.
• The AD8232 Heart Rate Monitor breaks out nine connections from the IC that you can solder pins, wires, or other connectors to.
• SDN, LO+, LO-, OUTPUT, , GND provide essential pins for operating this monitor with an for Arduino or other development board.
• Also provided on this board are RA (Right Arm), LA (Left Arm), and RL (Right Leg) pins to attach and use your own custom sensors.
• Additionally, there is an LED indicator light that will pulsate to the rhythm of a heart beat.
• Biomedical Sensor Pads and Sensor Cable are required to use the heart monitor and can be found in the Recommended Products section below.
• AD8232 Adopts an operational amplifier that is without using constraint to build a three pole low pass filter, eliminating extra noises
• Rated temp range : 0----70degree
• Working temp range: -40-----85degree

Paket İçeriği:

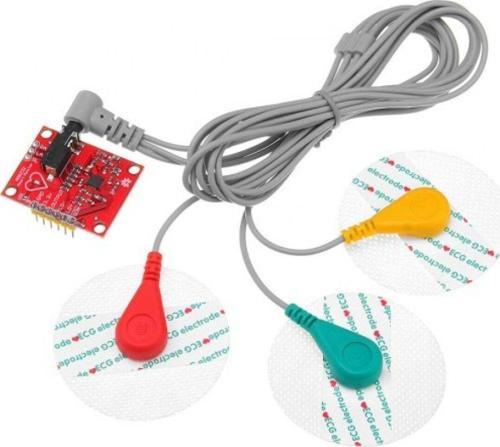

• 1 Adet AD8232 Nabız Sensör Modülü
• 1 Adet 3 lü Kablolu Elektrot Probu
• 3 Adet Elektrot Padi

Garanti: Üründe fiziksel ve elektriksel bir değişim olmaması durumunda cihaz 1 yıl Distribütör garantilidir.
