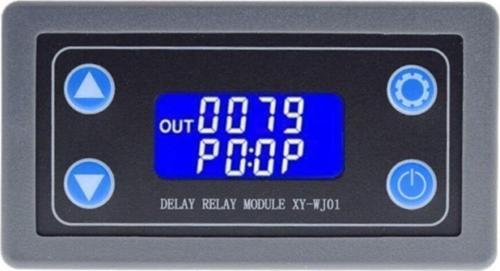

XY-WJ01 DC12V LED Dijital Zamanlayıcı Röle Modül

Açıklama:

• LCD iki sütun ile ekran, doğrudan parametreleri görüntüleyebilir;
• Tetik modu: yüksek ve düşük seviye, anahtar miktarı. Ihtiyaçların çoğunu karşılayın.
• Güç kaynağı: 6 ~ 30V.
• Parametreler UART ile değiştirilebilir.
• Acil durdurma fonksiyonu sağlamak için durdurma düğmesi.
• Düşük güç durumuna herhangi bir işlem yapmadan 5 dakika. Herhangi bir eylem uyanır.
• OP/CL/LOP params ayrı ayrı değiştirilebilir
• Tüm parametreler otomatik olarak kapanma ile kaydedilir.
• Ebat: 42.8mm x 78.7mm x 26.5mm
• Ağırlık: 45gr

Ürün parametreleri:

• Tetik sinyal kaynağı: yüksek seviye (3.0V ~ 24.0V), düşük seviye (0.0V ~ 0.2V), anahtar sinyali.
• Maxmum çıkış yükü: DC 30V 10A ve AC 220V 5A.
• Statik akım: 15mA çalışma akımı: 50mA.
• Hizmet ömrü: 100,000 'den fazla kez; Çalışma sıcaklığı: -40-85 ° c;
• Optocoupler izolasyon, güçlü anti-girişim yeteneği, endüstriyel sınıf devre, güç seti parametreleri bellek sonsuza sonra

Çalışma modu giriş (P1 ~ P7)

• P0: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal geçersiz.
• P1: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal yeni bir zamanlayıcıyı tetikler.
• P2: sinyal tetiklendikten sonra, röle iletimiOPZaman sonra keser;OPZaman, sinyal tetikleyici sıfırlama zamanlayıcısı, rölenin bağlantısı kesildi ve zamanlamayı durdurun.
• P3: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimi.
• P4: sinyal tetiklendikten sonra, röle iletimiOPZaman ve sonra röle keserCLZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röleler kesilir, zamanlayıcıyı durdurur; Ve döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röleyi bağlantısız tutun;
• P5: sinyal tetiklendikten sonra röle bağlantıyı keserCLZaman ve sonra röle iletimiOPZaman ve daha sonra yukarıdaki eylemi döngüler, döngüde tekrar sinyal verir, röle iletimi, zamanlayıcıyı durdurur; Ve döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röle iletimini koruyun;
• P6: röle iletiminden sonra güç açıldıktan sonra tetik sinyali yokOPZaman, röle keserCLZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röleyi bağlantısız tutun;
• P6: güç açıldıktan sonra tetik sinyali yok, röle kesildikten sonraCLZaman, röle iletimiOPZaman, ve sonra yukarıdaki eylemi döngüler, sinyal döngüde geçersiz, döngü sayısı (LOP) Ayarlanabilir; Döngünün sonu, röle iletimini koruyun;
• P8: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle iletimi; Sinyal kaybolduğunda, röle zamanlamadan sonra keserOP; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;
• P9: sinyal tutma fonksiyonu: sinyal korunur, zamanlama temizlenir ve röle kesilir; Sinyal kaybolduğunda, zamanlamadan sonra röle iletimiCL; Zamanlama sırasında başka bir sinyal var ve zamanlama temizlendi;
• (P0 ~ P7) modu, duraklama düğmesine kısa basın, sistem zaman aşımına uğramazsa zamanlamaya başlayın; Sistem zaten zamanlanmışsa, sistem zamanlayıcıyı durdurur, röle bağlantısı kesilir, bir hatırlatıcıyı belirtmek için "dışarı" yanıp söner;
• P8/P9 modu, çalışma arayüzünde bir tetik sinyali olarak duraklama düğmesi, Kısa/uzun basın başarısız;
• Zamanlama aralığı: 0.01 sn ~ 9999 dk

Zamanlama aralığı nasıl seçilir:

• OP/CL parametre değiştirme arayüzünde, zamanlama aralığını seçmek için kısa bir süre duraklat düğmesine basın.
• XXXXZamanlama aralığı: 1sec ~ 9999sec
• XX X.XZamanlama aralığı: 0.1sec ~ 999.9sec
• XX.XXZamanlama aralığı: 0.01sec ~ 99.99sec
• X.X.X.XZamanlama aralığı: 1 dak ~ 999.9 dak
• Örneğin, isterseniz setOP3.2 saniyeye kadar ondalık noktayı on basamağa taşıyın. LCD ekran 003.2
• Parametre açıklaması: OPZamanında,CLZaman kapalı,LOPÇevrim süreleri (1 - 9999 kez, "----" sonsuz sayıda döngüyü temsil eder)

Parametre ayarları:

A) ayar arayüzüne girmek için SET tuşuna basın ve basılı tutun;
B) önce çalışma modunu ayarlayın, çalışma modu hatırlatıcıyı yanıp söner, yukarı/aşağı tuşlarına basarak çalışma modunu ayarlayın;
C) çalışma modunu seçmek ve sistem parametre ayarlarını girmek için ayar düğmesine kısa basın.
D) sistem parametre ayar arayüzünde, değiştirilecek sistem parametrelerini değiştirmek için SET tuşuna basın ve değiştirmek için yukarı/aşağı tuşuna basın/uzun basın. (Not: P0 ~ P3/ P8/P9 modunda kısa basın seti geçersiz);
E) OP/CL parametre modifikasyon arayüzünde, zamanlayıcı ünitesini değiştirmek için kısa basın durağı (1s/0.1s/0.01s/1 dak);
F) tüm parametreler ayarlandıktan sonra, el serbest bırakmak için set düğmesine 2 saniyeden fazla basın ve basılı tutun, parametre ayarlarını kaydedin ve ayar arayüzünden çıkın.
1.Uzaktan veri yükleme ve parametre ayar fonksiyonları:
Sistem UART parametre okuma ve yazma işlevlerini destekler;
UART:9600,8,1

LED Özellikler:

A) düşük güç durumu: çalışma arayüzünde (sadece P0 ~ P7 modu), uzun süre duraklatma düğmesine basarak, düşük güç fonksiyonu başlatılır veya kapatılır (L-P hazırda bekleme fonksiyonunu başlatmak için seçer, beş dakika ya da öylesine, hiçbir işlem, LCD arka ışık otomatik kapanma, sistem normal çalışma, Uyanmak için herhangi bir anahtar; Kapalı hazırda bekleme işlevini kapatır);
B) parametre görünümü: çalışma arayüzünde, sistemin normal çalışmasını etkilemeden, sistemin mevcut parametre ayarını görüntülemek için SET tuşuna kısa basın;
C) ekran içeriği değiştirme: P4 ~ P7 modunda, ekran içeriğini (çalışma süresi/çevrim numarası) anında tuşa basarak değiştirin

Paket içeriği:

• 1 Adet XY-WJ01 Modül
