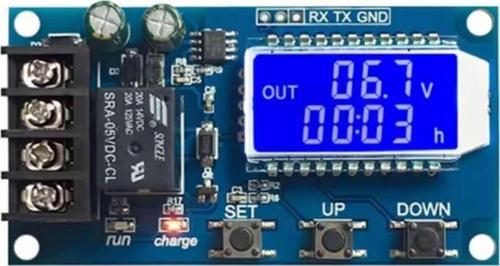

XY-L10A 10A Akü Şarj Kontrol Koruma Modülü

12V 24V Batarya Kurşun Asit Jel Akü Lityum Li-lon Pil Dijital Led Ekran

Bu ürün voltaj düşürmez. Pilinize uygun şarj adaptörünün bağlanması kullanıcının sorumluluğundadır.

Akım kesici özelliği ile akü ve bataryalarınızı güvenle şarj edebileceğiniz fonksiyonel bir üründür. Ürün DC 6-60V aralığında DC gerilim ile çalışır. Doğrudan 220V ile kullanılmaz.

Sol butona uzun basarsanız başlangıç voltajını ayarlarsınız. Sağ butona uzun basarsanız bitiş voltajını ayarlarsınız. Voltaj ayarı için ekstra bir tuş bulunmamaktadır. Girişte verdiğiniz gerilime göre çıkışı otomatik olarak ayarlamaktadır. 12V ve 24V bataryalar için verdiğiniz gerilime göre otomatik olarak algılayarak çalışır.

Ürün dolu ve boş bataryalarda oluşan voltaj farklılığını göz önünde bulundurarak şarj işlemini başlatıp bitirme özelliğine sahiptir. Örnek olarak 12V luk bir batarya tam doluluğa ulaştığında 13.8V kadarlık bir gerilim üretebilir. Boş iken bu gerilim değeri 11V a kadar düşebilir. Pillerin doğru voltaj ve sınırlı akım akıtabilen kaynaklarla şarj edilmesi 1. şarttır. Ürünün pili doğru akım ile şarj etme hedefi bulunmaz. Uzun süre ve yüksek voltaj ile şarj edilmesini engellemek içindir.

Özellikleri:

• XY-L10A pil şarj kontrol kartı
• Çalışma voltajı: DC 6-60V
• Çalışma akımı: 10A ( 6A ile uzun süre kullanmak röleye zarar verebilir. )
• Mavi parlak ekran.
• Voltaj kontrol hassasiyeti: 0.1V
• Çıkış gerilimi: Direkt çıkış
• Tolerans: +/-0.1V
• Uygulama alanları: Dc 6V / 60V akü
• 3 adet kontrol butonu
• Uart haberleşme soketi
• Çalışma sıcaklığı: -20C / 65C
• Renk: Mavi
• 4 Adet montaj deliği
• 4 lü bağlantı klemensi
• Boyutlar: 42mm x 79mm
• Ağırlık: 30gr

Piller kapasitelerinin 1/10 ya da 2/10 seviyesinde akım ile şarj edilmesi gerekir. Akım kontrollü bir güç kaynağı yada şarj cihazını ürüne bağlamanız uygun olur. Çok yüksek akım verebilen bir güç kaynağı ile şarj etmemelisiniz. Cihaz üzerindeki rölenin bozulmasına sebep olabilirsiniz.

Kullanım talimatları: Örnek olarak 12V luk bir batarya şarj edilirken girişten 12V ile 14.8V aralığında bir güç kaynağı bağlantısı yapılır. Şarj başlangıç gerilimi (dn) 11V, bitiş voltajı (up) ise 13.8V olarak ayarlanır. Bu durumda bataryanızın gerilimi 11V ile 13.8V aralığında iken şarj işlemi sürecektir. Daha yüksek doluluk oranı için bitiş gerilimi 14.4V olarak da ayarlayabilirsiniz yalnız bu durumda bataryanın ve devrenin sıcaklığını kontrol etmenizi gerekir. Yüksek sıcaktan akünüz zarar görebilir.

Buton açıklaması:

SET tuşu: Uzun basıldığında parametre ayar moduna girilir. Kısa basarak parametreler arasında geçiş yapılır.

UP ve DOWN tuşları: Seçilen parametrenin değerini artırmak veya azaltmak için kullanılır. Down şarjı açıp kapatır. Up tuşu süre ve yüzdelik şarj durumunu gösterir.

Parametreler:

dn (Alt Voltaj Limiti): Batarya voltajı bu değerin altına düştüğünde şarj işlemi başlar.

UP (Üst Voltaj Limiti): Batarya voltajı bu değerin üzerine çıktığında şarj işlemi durur.

OP (Şarj Süresi): Belirli bir süre için şarj işlemi yapılmasını sağlar.

Bağlantı ve çalışma:

• Modülü, şarj etmek istediğiniz bataryaya ve uygun bir dc güç kaynağına bağlayın.
• SET tuşuna uzun basarak ayar moduna girin ve UP/DOWN tuşlarıyla uygun dn ve UP değerlerini belirleyin.
• OP parametresi ile şarj süresini ayarlayabilirsiniz; varsayılan olarak bu özellik devre dışıdır.
• Ayarları yaptıktan sonra SET tuşuna kısa basarak kaydedin.
• Batarya voltajı dn değerinin altına düştüğünde şarj işlemi otomatik olarak başlayacak ve UP değerine ulaştığında duracaktır.

Dikkat edilmesi gerekenler:

• Modül, doğrudan 220V AC ile kullanılmaz; uygun bir DC güç kaynağı gereklidir.
• Şarj işlemi sırasında bataryanın ve modülün sıcaklığını düzenli olarak kontrol edin.
• Çok yüksek akım verebilen bir güç kaynağı kullanmaktan kaçının; bu, modül üzerindeki rölenin zarar görmesine neden olabilir.

Paket içeriği:

• 1 Adet XY-L10A Pil şarj Kontrol Kartı
