Alkatronik Pcf8591 Adc Ve Dac Modül Iıc 4 Kanal Analog Giriş 1 Kanal Dac Çıkış Ad Da Sinyal Çevirici Ldr Işık

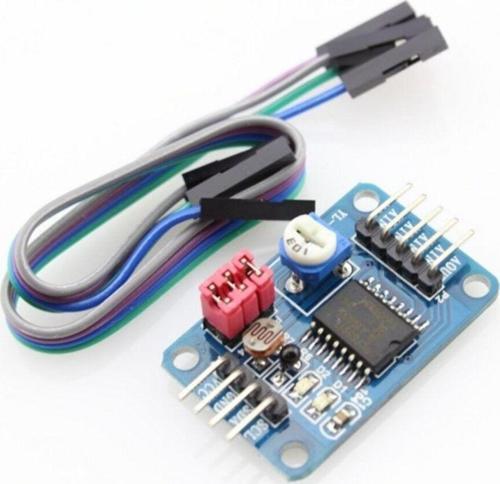

PCF8591 ADC DAC Modül

Analogtan dijitale dönüşüm ve dijitalten analoga dönüşüm işlemlerindekullanılan modüldür. Arduino ve çeşitlik kitlerin, I2C hattı üzerinden haberleşilerek kullanılır. Üzerinde 8-bit dönüşüm yeteneğine sahip PCF8591 entegresi bulunur. Kart üzerinde 1 adet Trimpot, bir adet NTC sıcaklık sensörü ve 1 adet LDR ışık sensörü bulunmaktadır. Kart üzerindeki jumper'lar kullanılarak I2C adresi değiştirilebilir ve bu sayede 8 adede kadar kart aynı anda kullanılabilir.

Özellikler:

• Çalışma Gerilimi: 2,5 - 6V
• Düşük bekleme akımı
• I2C-bus üzerinden seri giriş ve çıkış
• 3 donanım adresi pinleri ile I2C adres seçimi
• I2C-bus hızı ile verilen maksimum örnekleme hızı
• Tek uçlu veya diferansiyel giriş olarak yapılandırılabilir 4 analog giriş
• Otomatik artan kanal seçimi
• VSS'den VDD'ye analog voltaj aralığı
• Çipte izleme ve tutma devresi
• 8-bit ardışık yaklaşım A / D dönüşümü
• DAC'yi bir analog çıkışla çarpma.

• The module chips adoption PCF8951
• The module supports external voltage input of the 4-way acquisition (voltage input range of 0-5v)
• AD acquisition ambient light intensity by exact numerical module integrated photoresistor
• Module integrated thermistor accurate value of the ambient temperature can be collected by AD
• Module integrated 1 channel 0-5V voltage input acquisition (the blue potentiometer to adjust the input voltage)
• Module with power indicator (module after power indicator lights)
• Module with DA output indicator, when the module DA output interface voltage reaches a certain value, will light up the board DA output indicator, the higher the voltage, the more obvious indicator brightness;
• Module PCB size: *
• Standard dual panel thickness of , layout nice, surrounded by a through-hole
• Aperture: 3mm, easily fixed

Module Interface Description:

• The module on the left and right, respectively, to expand outside the 2-way pin header, respectively, as follows:
• The left:the AOUT chip DA output interface
• AINO chip analog input interface 0
• AIN1 chip analog input interface 1
• AIN2 chip analog input interface 2
• AIN3 chip analog input interface 3
• The right:SCL IIC clock interface connected to the microcontroller IO port
• SDA IIC digital interface connected microcontroller IO port
• GND module with the external ground
• VCC power interface

Paket İçeriği :

• 1 Adet PCF8591 ADC DAC Modülü

Garanti: Yarı mamul ürünlerin garantisi bulunmamaktadır.
