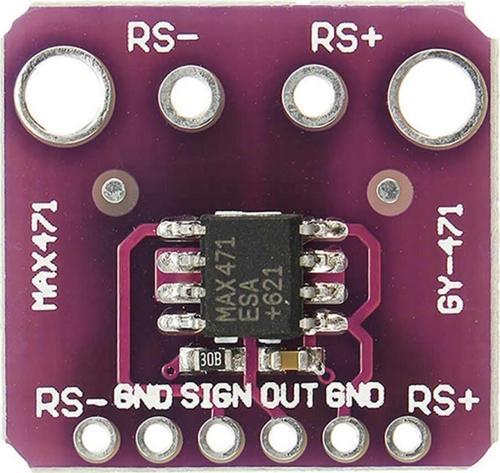

GY-471 3A Akım Sensör Modülü MAX471
Çift Yönlü Ölçme Telefon Taşınabilir Cihaz Pil Batarya Kapasite Şarj Deşarj Güç İzleme
Max471 3A akım ölçme sensör modülüdür. Direnç bölme prensibi ile analog voltaj olarak ölçme sonucunu iletir. RS pinleri üzerinden geçen beslemeyi ölçümler. Gerilim bölünmesinden dolayı sinyaller 5 kat düşer. Bu sayede ölçülebilecek voltaj aralığı artar. 5V sistemlerde 25V a kadar elektriksel sinyalleri ölçebilir. 3.3V sistemlerde maksimum giriş voltajı 16.5V olabilir. Arduinolar 5V ile çalışır ve 10 bit adcleri vardır. 5V /1023= 0.00489V hassasiyete sahip olursunuz. 5 kat küçültülen sinyalin gerçek değerini 5 ile çarparak bulabilirsiniz. 0.00489 x5 = 0.02445V hasassiyeti ile ölçme yapılır. Kart üzerindeki 2000ohm direnc üzerinde oluşan voltaj ile akım hesabı yapılır.
2 adet montaj deliği ile kolayca montajlanabilir. RS pinleri 2 adet klemens soket ile karta bağlanır. Aynı zamanda rs pinleri 6 pin header soketterde de bulunur.
Özellikler:
- GY-471 max471 sensör modülü
- Yüksek tarafta ( High Side ) çalışabilir.
- Çalışma voltajı: 3V to 25V ( 3.3V sistemlerde 16.5V)
- Akım ölçme aralığı: DC 0 / 3A
- Kart üzerinde yüksek hassasiyetli ölçme direnci.
- Hassasiyet: 2%
- 2 yönlü ölçme yapabilir.
- Maksimum çalışma akımı: 100µA
- Uyku mod akımı: 18µA
- Renk: Mor
- Çalışma sıcaklığı: -20C / 65C
- Boyutlar: 20mm x 20mm
- Ağırlık: 4gr
Paket içeriği:
- 1 Adet GY-471 Max471 Sensör Modülü
- 1 Adet 2 pin klemens
- 6 Pin erkek header
