Alkatronik 5 Kg Ağırlık Ölçme Sensörü Loadcell Hx711 Tartı Terazi Arduino

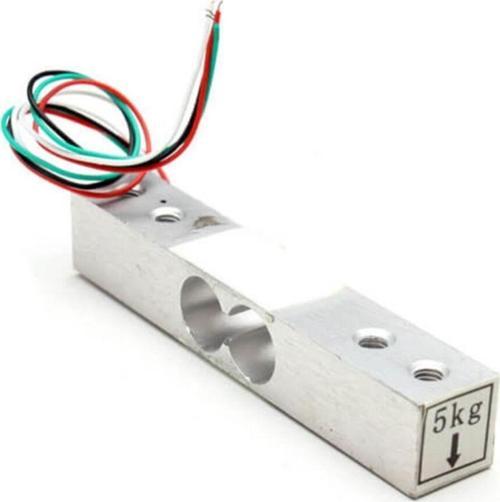

5 Kg Ağırlık Ölçme Sensörü

5kg Loadcell HX711 Tartı Terazi Arduino Raspberry Pi

Load Ağırlık Sensörü 1 Kilograma kadar ağırlıkların ölçülmesinde kullanılır. Ölçme ağırlığını artırmak isterseniz paralel olarak sensörleri artırabilirsiniz. Half bridge yapısı vardır. 2 sensör ile 10 kg, 4 sensör ile 20 kg ölçüm yapılabilir. Dayanıklı alüminyum malzemeden üretilmiştir.

Ürün üzerinde 4 adet kablo bulunmaktadır. Analog çıkış vermektedir. HX711 gibi ağırlık algılayıcı sensör modülleri ile kullanılabilir. 8 numaralı resimde örnek arduino devre bağlantısı gösterilmiştir.

Özellikler:

• Kapasite: 5kg
• Kapsamlı hata (% F.S): 0.2
• Çıkış hassasiyeti (mv / v): 1.1 ± 0.15
• Doğrusal olmayan (% F.S): 0.2
• Tekrarlanabilirlik (% F.S): 0.1
• Histerezis (% F.S): 0.2
• Creep (% F.S/3min): 0.1
• Sıfır Drift (% F.S/1min): 0.1
• Sıcaklık. 0.2: sıfır (% F.S/10 ° C) Etkisi
• Sıcaklık. Çıkış Etkisi (% F.S/10 ° C): ? 0.15
• Sıfır Çıkışı (mv / V): ± 0.3
• Giriş Direnci (?): 1000 ± 50
• Çıkış direnci (?): 1000 ± 50
• İzolasyon Direnci (M): ? 2000 (100VDC)
• Uyarma gerilimi (V): 5 ~ 10
• Çalışma Sıcaklığı. Aralığı (° C): -10 ~ +50
• Aşırı Yük Kapasitesi (% F.S): 150
• Tel bağlama yöntemi: kırmızı = Sig +, beyaz = Hariç -; mavi = Exc +
• Ölçüler (mm): 80mm x 13mm x 13mm
• Ağırlık: 30gr

Paket İçeriği:

• 1 Adet 5 Kg Ağırlık Sensörü
