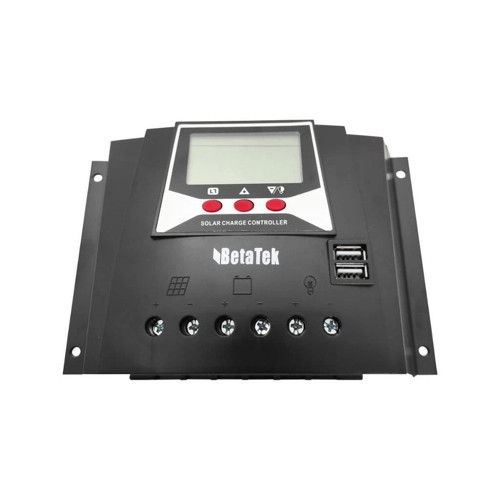

Betatek 80A PWM ŞARJ KONTROL CİHAZLARI

Bu ürün, fotovoltaik santrallerin şarj yönetimi için uygundur. Ev, sokak aydınlatması, sulama, savunma sistemleri gibi güneş enerjisi üretim sistemlerinde yaygın olarak kullanılabilir.

Ürün Özellikleri

1. Ekran modu: LCD, akü voltajını veşarj ve deşarj durumunu gösterir;

2. Koruma modu: Düşük voltajkoruması, aşırı voltaj koruması, aşırı şarj koruması, aşırı yük koruması, aşırıakım koruması, kısa devre koruması, anti-ters deşarj, güneş paneli ve bataryaters bağlantı koruması;

3. Parametre modifikasyonu: Şarj vedeşarj kontrol parametreleri düğmesine basarak manuel olarak ayarlanabilir;

4. Çalışma modu: Sıradan 24 saatçalışma modu, ışık kontrol modu, ışık kontrol gecikme modu;

5. Şarj modu: Üç aşamalı (tam hız,güçlendirme, şamandıra şarj) PWM şarj modu;

6. Arayüz özellikleri: İsteğe bağlıbir USB (1A / 5V);

7. Batarya tipi: Üç tip batarya içingeçerlidir (Kuru, Jel, Sulu);

8. Taban plakası tipi: Demir tabanplakası;

9. Özellikler: Çalışma modunu manuelolarak ayarlamak ve yükleme düğmesini değiştirmek için düğme.

Temel Sistem ve Güç Özellikleri

• Ürün Modeli: WP80D.

• Anma Akımı: 80 Amper (80A).

• Sistem Gerilimi: 12V ve 24V DC sistemleri destekler.

• Şarj Modu: PWM (Darbe Genişliği Modülasyonu) Üç Kademeli Şarj kullanır.

• Güneş Paneli (PV) Maks. Gerilimi: Maksimum PV giriş voltajı ≤50V'tur.

Voltaj Ayarları (12V / 24V)

Bu değerler manuel olarak ayarlanabilir özelliktedir:

• Yüzen Şarj (Float): 12V sistem için 13.8V / 24V sistem için 27.6V.

• Şarj Artırmak (Boost): 12V sistem için 14.4V / 24V sistem için 28.8V.

• Düşük Voltaj Koruma (LVP): 12V sistem için 10.7V / 24V sistem için 21.4V.

• Düşük Gerilim Kurtarma (LVR): 12V sistem için 12.6V / 24V sistem için 25.2V.

Koruma ve Verimlilik Detayları

• Yüksüz Kayıp (Öz Tüketim): 12V sistemde 13mA, 24V sistemde 15mA.

• Aşırı Akım ve Kısa Devre Koruması:

  • Nominal akımın $1.25$ katı akım için $\ge 60$ saniye koruma önlemi.

  • Nominal akımın $1.5$ katı akım için $\ge 5$ saniye aşırı yük koruma hareketi.

  • Kısa devre durumunda $\ge 2.5$ saniye koruma önlemi uygulanır.
