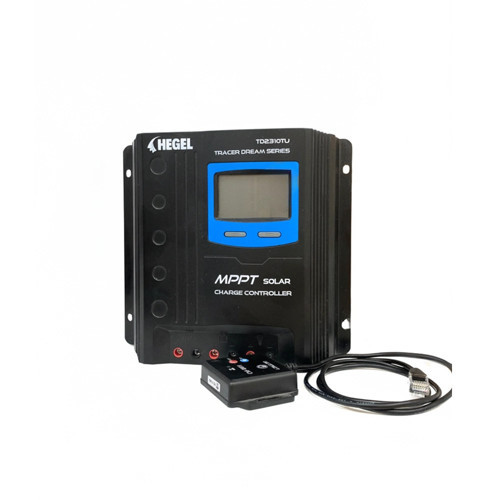

Hegel 30A MPPT WİFİ BAĞLANTILI ŞARJ KONTROL CİHAZI

 MPPT teknolojisini kullanır. Maks. 100V güneşgirişi, 12V / 24V otomatik çalışma sağlar. Ayrıca 32 bit CPU ile çalışır, bunedenle kararlılık ve hız garanti edilebilir. Senkron doğrultucu teknolojisinedayalı olarak, devrenin transfer verimliliği% 98,5'e ve Pmax izleme doğruluğu%99,5'e kadar çıkar. Böylece MPPT'miz, güneş ışığı hızla değiştiğinde bile enkısa sürede (10 ~ 20sn) doğru Pmax değerini izleyebilir. Kötü hava koşullarınıveya zayıf güneş ışığını mükemmel bir şekilde takip eder.

Görünüm
Altın Oran Asimetrik Tasarım
Denetleyici asimetrik tasarıma sahiptir ve LCD ekran uyumlu bir orantı vegüzel bir görünümle orta bölümde yer alır. Dekoratif görünümü ile evinizde yada karavanda güzel bir aksesuar gibi durur.
USB bağlantı
Cep Telefonlarını Maksimum 1A şarj akımını ile hızlı bir şekilde şarj eder.

 Ana kontrol çipi

ARM mimarisi, yüksek kaliteli 32 bit ana kontrol çipi, şarj verimliliğinikapsamlı bir şekilde artırır.

Sisteminizi daha kararlı ve verimli hale getiren, ana kontrol çipiStmicroelectronics'i benimser ve diğer bileşenler MPPT Solar Şarj KontrolCihazının kararlılığını ve daha uzun ömür sağlamak için Samsung ve FenghuaHi-tech bileşenlerini kullanır.

Yeni nesil Ana kart, cihazın üst seviyede verimle kayıpsız çalışmasınısağlar


VerimlilikYüksek İzleme Doğruluğu

Yüksek Dönüşüm Verimliliği

TD serisi MPPT Solar Şarj Kontrol Cihazları, izleme verimliliğini ve hızınıartırmak ve öz tüketim enerjisini azaltmak için en son MPPT algoritmasınıkullanır. PWM kontrol cihazlarına göre % 30 daha verimli çalışır.


Isı dağılımı

Ayırt edici ısı dağıtım karakteri

TD100V serisi ısı yayma sistemi için yepyeni bir yükseltme tasarımınasahiptir ve arka MOS tüpleri eşit olarak dağıtılmıştır

Şık ve sade bir görünüm sağlarken, ısı dağılımı daha da iyileştirilmiştir.

Koruma

Güç Sınırlı Koruma

Solar şarjın gücü, Şarj Kontrol Cihazının nominal gücünü aştığında, HEGELkontrol cihazı giriş gücünü sınırlar ve kontrolöre zarar vermeden kontrolörünnominal gücünde çalışır.

HEGEL MPPT Şarj Kontrol Cihazları kurulu olduğu sistemde, güneş paneliningücü, denetleyicinin nominal gücünden fazla olabilir. Ancak 2 katını geçemez.

Uygulama

Lityum Aküyü destekler

Özellikle Lityum Akülü sistemleri, RVS, iletişim baz istasyonları vb.Birçok farklı alanda kullanılabilir

Hızlı takip etme

Düşük Güneşlenme de çalışma

Hızlı İzleme

Düşük ışık koşullarında HEGEL Solar Şarj Kontrol Cihazı MPPT'yi hızlıbir şekilde takip edebilir.

Gün içerisinde ışık değişimleri olması durumunda, zamanında ve doğru birşekilde takip yapabilmektedir.

Düşük parazit genliği ile hızlı yanıt arasında iyi bir denge sağlayabilirve ayrıca birden fazla pik olması durumunda MPPT'yi tanımlayabilir.

Temel Sistem ve Güç Özellikleri

• Model: TD2310TUW

• Sistem Voltajı: 12V/24V DC otomatik algılama

• Çalışma Voltaj Aralığı: $8\text{V}\sim 32\text{V}$

• Anma Şarj Akımı: 30A

• Anma Deşarj Akımı: 30A

• Öz Tüketim (Kendi Tüketimi): $<23\text{mA}$

• Topraklama: Ortak Pozitif

  Güneş Paneli (PV) Girişi

• Maks. PV Açık Devre Voltajı: 100V (Minimum çalışma sıcaklığında); 95V (25∘C’de)

• MPPT Voltaj Aralığı: Akü Voltajı $+2\text{V}\sim 75\text{V}$

• Maks. PV Giriş Gücü:

  • 12V sistemde: 390W

  • 24V sistemde: 780W

    Akü Yönetimi ve Koruma

• Akü Türleri: VRLA (Varsayılan), Jel, Sulu ve Lityum piller.

• Akü Aşırı Gerilim Koruması: 16.5V (24V için ×2; 48V için ×4).

• USB Çıkışı: 1 adet 5V DC/1A.

• Deşarj Devresi Voltaj Düşüşü: $\le 0.25\text{V}$.

• RS485 Arayüzü: Opsiyonel.

• Çalışma Sıcaklığı: $-20^{\circ }C\sim +50^{\circ }C$ aralığında sürekli tam yükte çalışabilir.

• Su Geçirmezlik Sınıfı: IP32.

• Bağıl Nem: $\le \%95$ (yoğuşmasız).

• Genel Boyutlar ($\text{U}\times \text{G}\times \text{Y}$): $195\times 183\times 54\text{mm}$.

• Ağırlık: 1.2Kg.

• Terminaller: 16mm2/6AWG.

• Montaj Deliği Ölçüsü: 5mm.
