China 11 Pin 3.81mm Geçmeli 180C Takım Klemens

11 Pin 3.81mm Geçmeli 180C Takım Klemens

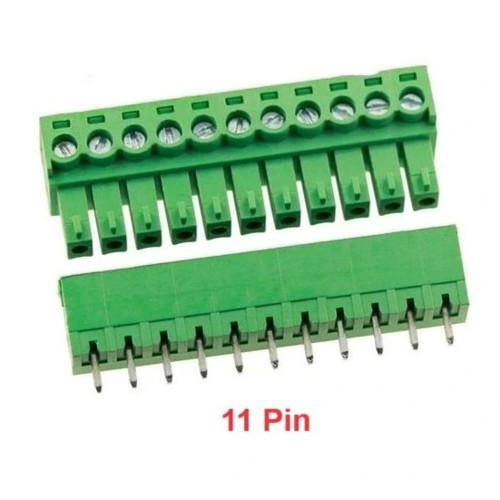

11 Pin 3.81mm Geçmeli 180C Takım Klemens, elektronik devreler ve PCB kartları için tasarlanmış, düz (180 derece) formatta üretilmiş pratik bir bağlantı çözümüdür.

Bu takım klemens, PCB üzerine monte edilen erkek header ve kablo bağlantısı yapılabilen vidalı dişi soket bileşenlerinden oluşur. 3.81mm pin aralığı ile kompakt projeler için ideal olan bu klemens, güvenli ve sağlam kablo bağlantıları sağlar.

Yeşil renkli, alev geciktirici plastikten üretilen klemens takımı, PCB'nize dik açıyla monte edilir ve kabloların düz biçimde bağlanmasına olanak tanır. Vidalı terminal yapısı sayesinde kablolar güvenli şekilde sabitlenir ve istenildiğinde kolayca söküp takılabilir. Bu da bakım ve servis işlemlerini önemli ölçüde kolaylaştırır.

8 Amper akım taşıma kapasitesi ve 300V voltaj dayanımı sunan geçmeli klemens, birçok elektronik projede güvenle kullanılabilir. Endüstriyel standartlara uygun üretilen bu bağlantı elemanı, 26-16 AWG (0.13-1.5mm²) aralığındaki kablo kesitlerini destekler ve -40°C ile +105°C arasındaki çalışma sıcaklığı ile zorlu ortamlarda bile güvenilir performans sunar.

Sadece iki pin içermesi sayesinde, 3.81mm pin aralıklı bu klemens tek kanal güç girişi, tek sensör bağlantısı veya basit kontrol sinyalleri için idealdir. Geçmeli yapıda olması, devrelerin modüler bir şekilde tasarlanmasına ve sistemin gerektiğinde hızlıca sökülüp takılabilmesine olanak tanır. Bu özellik, prototip geliştirme, test ve hata ayıklama süreçlerinde büyük kolaylık sağlar.

Teknik Özellikler

11 Pin 3.81mm Geçmeli 180C Takım Klemens'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ürün Tipi: Geçmeli Takım Klemens (PCB Terminali).
• Pin Sayısı: 11 Pin,
• Pin Aralığı: 3.81mm
• Montaj Tipi: 180 Derece (Düz)
• Bağlantı Şekli: Vidalı Terminal
• Yapı: Takım (Erkek PCB Header + Dişi Soket)
• Renk: Yeşil
• Malzeme: UL94V-0 Sınıfı Alev Geciktirici Plastik
• Maks. Akım: 8A
• Maks. Voltaj: 300V AC/DC
• Kontak Direnci: ≤20mΩ
• İzolasyon Direnci: ≥500MΩ (500V DC'de)
• Dayanma Voltajı: 1500V AC/dakika
• Kullanılabilir Kablo Kesiti: 26-16 AWG (0.13-1.5mm²)
• Çalışma Sıcaklığı: -40°C ile +105°C arası
• Soket Boyutu (Yaklaşık): 8mm × 8mm × 15mm (L×W×H)
• Header Boyutu (Yaklaşık): 8mm × 8mm × 8.5mm (L×W×H)
• PCB Pin Kalınlığı: 0.5mm
• Vida Başı Tipi: Düz (Slotted)
• Lehimleme Profili: Reflow ve elle lehimlemeye uygun
• Sıyırma Uzunluğu: 5-6mm
• Kilitleme Mekanizması: Yok (Standart Geçmeli Tip)
• Pin Malzemesi: Pirinç, Kalay Kaplama
• Kontak Malzemesi: Bakır Alaşım, Kalay Kaplama
• Çıkartma Kuvveti: Yaklaşık 6.2N (Pin Başına)
• Takma Kuvveti: Yaklaşık 5.8N (Pin Başına)
• PCB Delik Çapı: 1.0mm
• RoHS Uyumluluğu: Evet
• Toplam Genişlik: 7.62mm (11 Pin × 3.81mm)
• Pin Dizilimi: Tek Sıra

Kullanım Alanları

11 Pin 3.81mm Geçmeli 180C Takım Klemens'in kullanılabileceği çeşitli alanlar ve uygulamalar.

Güç Bağlantıları

• DC güç girişleri
• Tek kanallı güç dağıtımı
• Batarya bağlantıları
• LED şerit besleme devreleri
• Düşük güçlü motor beslemeleri

Sensör ve Sinyal Bağlantıları

• Sıcaklık sensörleri
• Nem sensörleri
• Hareket detektörleri
• Basit analog sensörler
• Dijital durum sinyalleri

Kontrol Sistemleri

• On/off anahtar bağlantıları
• Röleli kontrol devreleri
• İkili iletişim hatları
• Basit tetikleme sistemleri
• Tek kanal veri aktarımı

Avantajlar ve Özellikler

11 Pin 3.81mm Geçmeli 180C Takım Klemens'in sağladığı avantajlar ve çözümler.

• Kolay Montaj: PCB üzerine standart lehimleme ile basitçe monte edilir
• Sökülebilir Yapı: Geçmeli tasarım ile hızlı takıp çıkarma imkanı
• Güvenli Bağlantı: Vidalı terminal ile kabloları sıkıca sabitler
• Kompakt Boyut: 3.81mm pin aralığı ile sınırlı PCB alanlarında kullanılabilir
• Dayanıklı Malzeme: Alev geciktirici plastik yapı ile güvenlik sağlar
• Yüksek Elektriksel Performans: 8A akım taşıma kapasitesi sunar
• Geniş Sıcaklık Aralığı: -40°C ile +105°C arası çalışabilir
• Endüstriyel Standart: 3.81mm pin aralığı endüstride yaygın kullanılır
• Çok Yönlü Kullanım: Güç, sinyal ve kontrol uygulamalarına uygun
• Düşük Profil: 180 derece düz tasarım PCB dikey alan kullanımını minimize eder

Montaj ve Kullanım Rehberi

11 Pin 3.81mm Geçmeli 180C Takım Klemens'in doğru montajı ve kullanımı için rehber bilgiler.

PCB Montaj Adımları:

• PCB Tasarımı: 3.81mm aralıklı, 1.0mm çaplı delikler kullanın
• Temizlik: Lehim öncesi PCB deliklerinin temiz olduğundan emin olun
• Yerleştirme: Erkek header'ı PCB üzerindeki deliklere düzgünce yerleştirin
• Lehimleme: Header pinlerini PCB'nin alt tarafından lehimleyin
• Kontrol: Lehim sonrası soğuk lehim ve kısa devre olup olmadığını kontrol edin

Kablo Bağlantısı:

• Kablo Hazırlığı: 5-6mm uzunluğunda kablo ucunu sıyırın
• Terminal Açma: Dişi soketin vidalarını gevşetin
• Yerleştirme: Sıyrılmış kablo ucunu tamamen terminal içine sokun
• Sabitleme: Vidayı sıkarak kabloyu sabitleyin (aşırı sıkmamaya dikkat edin)
• Bağlantı: Dişi soketi erkek header'a takın, tam oturduğundan emin olun

Sorun Giderme ve İpuçları

11 Pin 3.81mm Geçmeli 180C Takım Klemens kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantı: Terminal vidalarını kontrol edin, gerekirse tekrar sıkın.
• Header PCB'den Ayrılma: Lehim miktarını artırın ve ısı profilini uygun ayarlayın.
• Dişi Soket Oturmuyor: Pinlerde eğilme kontrolü yapın ve düzeltin.
• Elektriksel Temas Sorunu: Terminal ve pin yüzeylerinde oksitlenme kontrolü yapın.
• Vida Dönmüyor: Vidayı zorlamamalı, terminal yuvasını kontrol etmelisiniz.

Verimli Kullanım İpuçları

• İnce kabloları terminale bağlarken ferrül (kablo yüksüğü) kullanın
• Çok damarlı kabloları terminale bağlamadan önce uçlarını kalaylayın
• Titreşimli ortamlarda vidaların kendiliğinden gevşememesi için vida sabitleyici kullanın
• PCB'de klemens çevresine mekanik stres için destek delikleri ekleyin
• Dişi soket üzerine kablo yönlendirici klipsler kullanarak kablo düzenini iyileştirin
• Yüksek akım uygulamalarında kalın kablo kesitini tercih edin

Paket İçeriği

• 11 Pin 3.81mm Geçmeli 180C Takım Klemens
