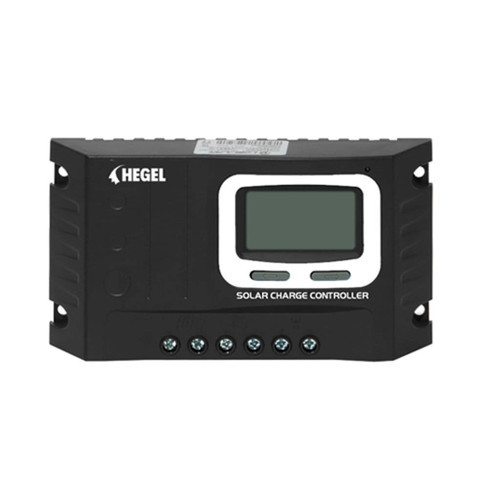

Hegel 10A PWM ŞARJ KONTROL CİHAZLARI

Solar Şarj Kontrol Cihazı 10A 12/24V

SD Serisi (kısaca SD), yeni tasarlanmış PWM güneş kontrolcihazlarımızdır. Uzmanlığı, kontrolörlerin daha hızlı ve daha kararlıçalışmasını sağlayan dahili 32 bit CPU'da yatmaktadır. . Stabil ve güvenilirlikkonusunda daha yüksek standartlara sahip olan güneş enerjisi sistemindeuygulanabilir.

Ürün Özellikleri

32 bit CPU, örnekleme hassasiyeti daha yüksektir, çalışmahızı  hızlıdır

12V/24VDC  Otomatik Tanımlama Sistemi

3 aşamalı PWM şarj modu

Jel, Sulu ve lityum pil seçim

LCD ekran, dinamik ekran çalışma verileri ve çalışmadurumu.

Dahili işlem günlüğü, hesap sistemi çalışma durumu

Çoklu yük kontrol modu: Normal mod, Sensör modu, Zamanlayıcımodu

Sıcaklık Kompanzasyon Fonksiyonu ve Kontrol Cihazı AşırıSıcaklık Koruma Fonksiyonu

Tam dijital koruma fonksiyonları: Aşırı Şarj, Aşırı Deşarj,Aşırı Yük, Kısa Devre,

Ters Bağlantı, Kontrol Cihazının Aşırı Sıcaklığı vb.

5V 1A USB çıkışı
Temel Sistem Bilgileri

• Model: SD2410C

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)

• Sistem Gerilimi: 12V / 24V DC otomatik tanıma

• Maksimum Şarj Akımı: 10A

• Maksimum Deşarj Akımı: 10A

• PV Maksimum Giriş Gerilimi: 55V

• Kendi Tüketimi: $<10mA$

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: Sızdırmaz (Varsayılan), Jel, Sulu ve Lityum.

• Float Gerilimi (Koruma Şarjı): 13.8V (13V...15V arasında ayarlanabilir).

• Boost Gerilimi (Hızlı Şarj): 14.4V (13V...17V arasında ayarlanabilir).

  • Ek Not: Pil voltajı 12.6V'tan düşükse, otomatik güç artırma (Boost) 2 saat boyunca başlar.

• Akü Aşırı Gerilimi Koruması: 16.5V.

• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...V arasında ayarlanabilir).(Not: LVD/LVR/Float/Boost değerleri 12V sistem için temeldir; 24V için $\times 2$, 48V için $\times 4$ katlanır.)

Voltaj Düşüşleri ve Koruma Fonksiyonları

• Şarj Devresi Voltaj Düşüşü: $\le 0.25V$

• Deşarj Devresi Voltaj Düşüşü: $\le 0.1V$

• Ters Bağlantı Koruması: Evet

• Yük Aşırı Akım Koruması: Evet, her 30 saniyede otomatik olarak yeniden başlar.

• Kontrolör Aşırı Sıcaklık Koruması: Evet

Çevresel ve Ek Özellikler

• Sıcaklık Tüketimi (Kompansasyon): −24mV/∘C (12V sistem için; 24V ve 48V sistemler için katlanır.)

• USB Çıkışı: 2 Adet, 5VDC/1A

• Çalışma Sıcaklığı: $-20^{\circ }C\sim +55^{\circ }C$ (Tam yükte sürekli çalışabilir.)

• LCD Sıcaklık Aralığı: $-20^{\circ }C\sim +70^{\circ }C$

• Bağıl Nem: $\le 95\%$, Yoğunlaşmasız (N.C.)

• Su Geçirmezlik Derecesi: IP32
