Sumak SMJ 220 Jet Paket Hidrofor – 8 Kat / 16 Daire İçin 50 Litre Tanklı Basınç Artırma Çözümü (Monofaze)

İçindekiler

• Genel Bakış
• Başlıca Avantajlar
• Teknik Özellikler
• Performans (Debi–Basma) & Kat/Daire Kapasitesi
• Kullanım Alanları
• Doğru Seçim Rehberi (TDB & Kapasite Hesabı)
• Tasarım Detayları: Jet Hidrolik ve Güvenlik
• Enerji Verimliliği ve Sessiz Çalışma
• Bakım & Servis
• Kurulum ve Montaj İpuçları
• Sahada Sorunlar & Pratik Çözümler
• Sıkça Sorulan Sorular
• Alternatifler ve İlgili Kategoriler

Genel Bakış

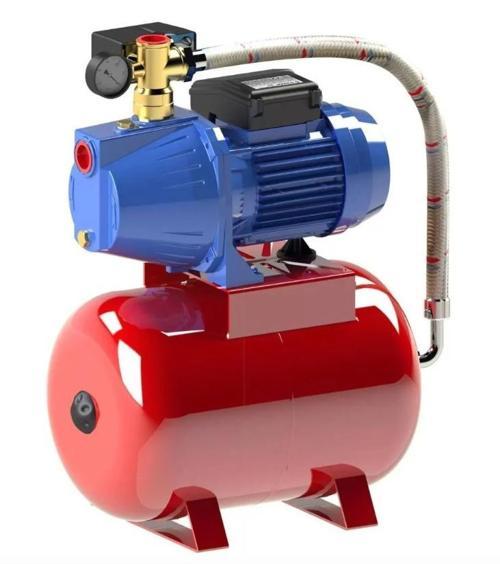

Sumak SMJ 220, şehir şebekesi zayıf veya değişken olan yapılarda konforlu su basıncı sağlamak için geliştirilmiş jet tip bir paket hidrofor setidir. 220 V monofaze besleme ile çalışır; bu sayede trifaze hattın olmadığı binalarda dahi güçlü bir çözüm sunar. 50 L diyaframlı genleşme tankı, basınç şalteri ve manometre ile birlikte tak-çalıştır mantığıyla gelir. Set; tipik olarak 8 kat / 16 daire ölçekli apartmanlarda, villa/ikiz villa projelerinde ve küçük işletmelerde dengeli basınç üretir.

Jet pompa geometrisi, kendinden emişli yapısı sayesinde 9 m’ye kadar emiş derinliği gerektiren senaryolarda (zemin/yarı gömülü depodan emiş) güvenilir çalışmayı mümkün kılar. 2.2 HP (1.6 kW) gücündeki motorun 2900 d/d devir hızı ve 6–10 m³/sa debi bandındaki karakteristiği, 51–75 mSS basma yüksekliklerine ulaşarak üst katlarda da konfor sağlar.

Başlıca Avantajlar

• Monofaze konfor: 220 V şebeke ile hızlı devreye alma; trifaze gerektirmez.
• Kendinden emiş: 9 m’ye kadar emiş derinliği olan depolarda güvenli çalışır.
• 50 L tank ile az start/stop: Pompa ömrü artar, gürültü ve enerji tüketimi düşer.
• Yüksek basınç bandı: 51–75 mSS aralığı 6–10 kat aralığında iyi performans verir.
• Kompakt set mimarisi: Hidrofor odası, kazan dairesi veya servis hacimlerine kolay yerleşir.
• Bakım-servis erişimi: Sumak ekosisteminde yedek parça ve servis ağı yaygındır.

Teknik Özellikler

Marka / Model Sumak SMJ 220 Jet Paket Hidrofor Motor Gücü 2.2 HP (1.6 kW) Voltaj 220 V (Monofaze) Devir 2900 d/d Debi Aralığı 6–10 m³/sa Basma Yüksekliği 51–75 mSS (uygulamaya bağlı) Emiş Derinliği 9 m (kendinden emişli) Giriş / Çıkış 1¼″ – 32 mm / 1″ – 25 mm Önerilen Bina Ölçeği 8 kat / 16 daire (tipik kullanım) Kat/Daire Kapasitesi 4 Kat / 18 Daire • 6 Kat / 18 Daire • 8 Kat / 16 Daire Tank Hacmi 50 L diyaframlı genleşme tankı

Veriler tipik saha koşulları içindir; gerçek çalışma noktası Toplam Dinamik Basınç (TDB) ve hat geometrisine bağlıdır. Jet tip pompalarda emiş hattının sızdırmazlığı ve hava yapmaması performansın ana belirleyicisidir.

Performans (Debi–Basma) & Kat/Daire Kapasitesi

Aşağıdaki tablo pratik okuma içindir. Jet hidrolik, özellikle emişli sistemlerde stabil basınç sunar:

Debi Bandı (Q) Yaklaşık Basma (H) Önerilen Kullanım 6–8 m³/sa ~65–75 mSS 6–8 kat arası, eşzamanlı 2–3 armatür 8–10 m³/sa ~51–64 mSS 4–6 kat arası, eşzamanlı 3–4 armatür

8 kat / 16 daire projede kat başına ~3 m alınırsa statik yükseklik ≈ 24 m olur. Tesisat sürtünmeleri + armatür kayıpları ile TDB çoğu senaryoda 35–45 m bandındadır. SMJ 220 bu koşullarda 6–9 m³/sa aralığında konforlu basınç üretir. Şebeke çok zayıfsa, emiş hattında hava riski varsa veya pik talep 10 m³/sa üstüne çıkıyorsa boru çapını büyütmek ve tankı 80–100 L’ye yükseltmek fayda sağlar.

Kullanım Alanları

• Apartman & site (4–8 kat): Daire içi ve ortak alan su basınçlandırma.
• Villa/ikiz villa: Depodan emişli sistemlerde konforlu basınç.
• Küçük işletmeler: Kafe, atölye, pansiyon vb. sürekli su talebi olan yerler.
• Bahçe & sulama: Otomatik sulama hatlarında sabit basınç.

Daha fazla seçenek için hidrofor modelleri sayfamızda tek/çift kademeli ve inverterli alternatifleri filtreleyebilir; tüm Sumak ürünlerini Sumak marka vitrininden inceleyebilirsiniz.

Doğru Seçim Rehberi (TDB & Kapasite Hesabı)

Koşar yaklaşımında, “Primo Teknik 2025-04” varsayımlarını esas alıyoruz: kat yüksekliği 3 m, kişi başı günlük tüketim 160 L, daire başına 4 kişi. 16 daire için günlük toplam ≈ 10.240 L olur. Eşzamanlı kullanımda 2–3 armatür varsayımıyla 6–9 m³/sa aralığı çoğu 8 katlı binada yeterlidir.

1. Statik yükseklik: Depo – en üst kat ≈ 8×3 = 24 m.
2. Sürtünme kaybı: Hattın çap/uzunluk/dirseklerine bağlı 8–15 m.
3. Armatür/ekipman: Filtre, çekvalf, sayaç vb. 2–4 m.
4. TDB ≈ 35–45 m: SMJ 220’nin verimli bölgesi olup, 6–9 m³/sa hedeflenebilir.

İpucu: Emişli sistemlerde hava yapma riski en büyük performans düşmanı olduğu için emiş hattını kısa, düz ve sızdırmaz kurun; gerekirse emişe ayırıcı/çekvalf ve hava alma elemanları ekleyin.

Tasarım Detayları: Jet Hidrolik ve Güvenlik

• Jet enjektör geometrisi sayesinde düşük NPSH şartlarında dahi emiş kabiliyeti yüksektir.
• Radyal çark ve gövde tasarımı, 50–70 m bandında basınç üretirken titreşimi azaltır.
• Basınç şalteri konforlu alt-üst set ile devreye girme sayısını düşürür.
• Elektriksel korumalar: Termik–manyetik şalter ve kaçak akım rölesi önerilir.

Enerji Verimliliği ve Sessiz Çalışma

• Doğru set basıncı: Gereğinden yüksek ayar tüketimi artırır; kullanıcı konforunu koruyan en düşük değeri seçin.
• Geniş tank hacmi: 50 L standarttır; yoğun kullanımda 80–100 L’e geçmek start/stop’u azaltır.
• Temiz hat & uygun çap: Filtre/çekvalf kirlendiğinde aynı Q için daha yüksek H gerekir; düzenli temizlik şarttır.
• Vibrasyon izolasyonu: Titreşim takozu ve esnek kompansatör gürültüyü düşürür.

Bakım & Servis

• Aylık: Tank ön şarj kontrolü, kaçak/gürültü takibi, basınç değerleri.
• 3–6 ayda: Filtre–çekvalf temizliği, elektrik bağlantılarının sıkılığı, basınç şalter testi.
• Yıllık: Rulman ve salmastra kontrolleri, izolasyon testi, performans doğrulaması.

Profesyonel destek için KOŞAR’ın hidrofor servisi keşif, kurulum, arıza–onarım ve periyodik bakım sözleşmeleriyle yanınızdadır.

Kurulum ve Montaj İpuçları

• Emiş hattı kısa ve düz olsun; dip klapesi + süzgeç kullanın; tüm bağlantılar sızdırmaz olsun.
• Çekvalf & vana sıralaması doğru kurulsun; bakım için izolasyon vanaları bırakın.
• Tank ön şarjı basınç şalter alt setine göre ayarlayın; yanlış şarj sık start/stop yapar.
• Elektrik: Uygun kesitli kablo, termik–manyetik koruma ve kaçak akım rölesi kullanın.
• İlk devreye alma: Hattı açık test edin; akış, ses ve titreşimi doğrulayıp normal ayara geçin.

Sahada Sorunlar & Pratik Çözümler

• Pompa hava yapıyor: Emiş hattında kaçak olabilir; kelepçe/teflon ve çekvalf kontrolü yapın.
• Basınç dalgalı: Tank ön şarjı hatalı veya küçük; ön şarjı düzeltin, gerekirse 80–100 L’e çıkın.
• Üst katlarda basınç düşük: TDB beklenenden yüksek; boru çapını büyütün, dirsek sayısını azaltın.
• Gürültü/titreşim fazla: Taban sabitleme ve elastik takoz/kompansatör ekleyin.

Sıkça Sorulan Sorular

SMJ 220, 8 kat 16 daire için yeterli mi?

Evet. TDB ≈ 35–45 m bandında 6–9 m³/sa aralığında konforlu basınç üretir. Pik talep yüksekse hat çapını büyütmek ve tankı 80–100 L’e çıkarmak önerilir.

Monofaze olması dezavantaj mı?

Kurulum kolaylığı sağlar. Doğru hat tasarımıyla 6–10 m³/sa bandında yüksek basınç üretir.

Emiş derinliği gerçekten 9 m mi?

Evet, kendinden emişli jet geometriyle 9 m’ye kadar emiş mümkündür; sızdırmaz ve kısa emiş hattı şarttır.

Enerji tüketimini nasıl azaltırım?

Gereken en düşük basınç seti, temiz filtre/çekvalf, uygun boru çapı ve daha büyük tank ile.

Servis ve devreye alma desteği var mı?

Evet. KOŞAR’ın hidrofor servisi keşif, kurulum ve periyodik bakım hizmetleri sunar.
