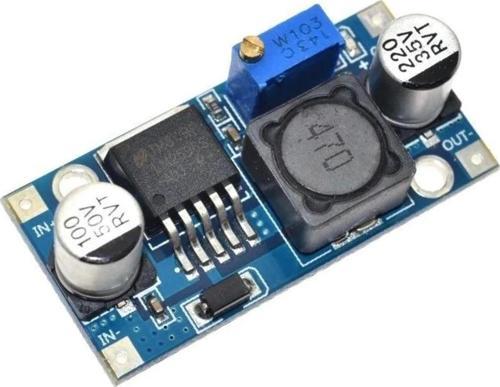

LM2596 35V 3A Güç Kaynağı Modülü ( Voltaj Düşürür )


Voltaj Ayarlanabilir Besleme DC DC Çevirici 35V 3A Power Modül

Ürünü ilk aldığınızda voltajı düşürmek için saatin tersi yönünde 10-20 tam tur çevirmeniz gerekebilir.

Ayarlı güç kaynağı modülüdür. çıkış voltajı 3V ile 35V arasında çok hassas (Mesela 5.05V) olarak ayarlanabilen bir hazır devredir. Giriş voltaj en fazla 40V a kadar çıkmaktadır. 3A yükü sürebilecek kapasitesi vardır. Boyutlarının çok küçük olması sayesinde her türlü devrede kullanıma uygundur. EMC problemlerinizi büyük ölçüde çözebilecek yapıda tasarlanmıştır.

Modül özellikleri
Giriş Voltajı :4V-35V
Çıkış Voltajı:1.23V-30V (Dikkat = Giriş voltajı çıkıştan 1.5V fazla olmalıdır.)
Çıkış Akımı: Maximum 3A (need to plug heat sink, if the output power is higher than 15 W, advise to add the heat sink)
Verim : 92% ye kadar yükselebilir.
Çok turlu voltaj ayar potu ile çıkış voltajını hasas ayarlayabilme.
Anahtarlama frekansı: 150KHz
Load regulation: ± 0.5%
Voltage regulation: ± 0.5%
Output ripple: enter 12 V, output 5 V 3 A 15 mV (MAX) Input 24 V, output 12 V 3 A 40 mV (MAX)
Input reverse connect protection: no, please add flow protector in the input.
Dynamic response speed: 5% 200uS
Static power consumption:about 6mA
Kısa devre koruma: Limit current,overheating protection but recovery automatically
Çalışma sıcaklığı:-40°Cto +85°C (10W Altında)
Kaliteli malzeme ve kaliteli PCB.
2 Adet montaj deliği
Giriş ve çıkış besleme kablolarını kolayca bağlayabilecek 4 adet pad.
Boyutlar 4.8x2.3x1.1cm
Ağırlık:11.6g

Pot Kullanımı

Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesela voltaj düşer.

Paket İçeriği
1 Adet LM2596 Modül
