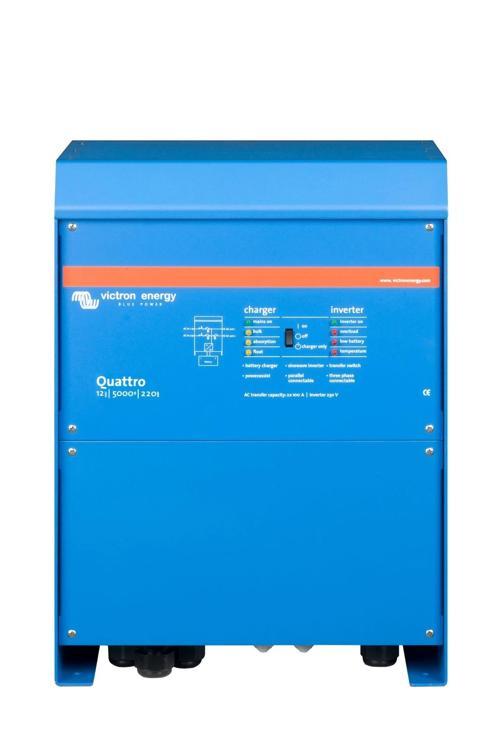

Victron Inverter/Charger 5000VA, QUA125020000, Victron

Inverter/Charger 5000VA, QUA125020000, Victron

Model No: Quattro 12/5000/220-100/100

Yeni invertör/şarj cihazı

MultiPlus-II; MultiPlus ve MultiGrid'in özelliklerini birleştirir.

MultiPlus'ın tüm özelliklerine sahiptir, buna ek olarak PowerControl ve PowerAssist uygulamaları için ve öz tüketimin harici akım sensörüyle (maks. 32 A) optimize edilmesi için harici akım dönüştürücü seçeneği bulunmaktadır.

Ayrıca, dahili adalama önleyici ve gittikçe sayısı artan birçok ülkeden onayların listesi ile birlikte MultiGrid'in tüm özelliklerine de sahiptir.

Not: Geçmişte kısa bir süre zarfında bu ürün MultiGrid-II olarak adlandırılmıştır.

Modeller:

3000VA - 5000VA - 8000VA - 10000VA - 15000VA

PowerAssist

MultiPlus-II, jeneratör veya sahil güç bağlantısı gibi sınırlı bir AC kaynağın aşırı yüklenmesini önler. Önce, aksi halde aşırı yüklemeye neden olabilecek durumlarda akünün şarjı otomatik olarak düşer. İkinci seviye, aküden alınan güçle bir jeneratörün veya sahil tarafındaki beslemenin çıkışını artırır.

ESS: Enerji Depolama Sistemleri

MultiPlus-II, bir Victron ESS sisteminin kilit bileşenidir ve MPPT Solar Şarj Cihazları veya Şebeke Bağlantılı PV İnvertörler gibi ünitelerle birleştirilme esnekliği sunar. Örnekler ve daha fazla bilgi için ESS kılavuzuna bakın.

Kesintisiz AC gücü (UPS fonksiyonu)

Bir şebeke arızası veya sahil ya da jeneratör gücü kesintisi durumunda, Multi’nin içindeki invertör otomatik olarak devreye girer ve beslemeyi bağlı yüklere taşır. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden az) yapılır ki, bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür.

Bir MultiPlus ve ESS (Enerji Depolama Sistemi) işlevselliği

MultiPlus-II, tüm MultiPlus özelliklerinin yanı sıra PowerControl ve PowerAssist işlevini 50A karşılığında 100A'ya uzatan harici

bir akım sensörü opsiyonuna sahip çok işlevli bir invertör/şarj cihazıdır.

MultiPlus-II profesyonel denizcilik, yatçılık, taşıt uygulamaları ve kara üzerindeki şebeke dışı uygulamalar için uygundur.

Ayrıca, yerleşik adalama önleme işlevine ve ESS uygulaması için gittikçe artan ülke onaylarının uzun bir listesine sahiptir.

Çeşitli sistem yapılandırmaları mümkündür. Ayrıntılı bilgi için ESS Tasarım ve yapılandırma kılavuzuna başvurun.

PowerControl ve PowerAssist - Şebeke veya jeneratör gücü kapasitesini yükseltme

Maksimum şebeke veya jeneratör akımı değeri ayarlanabilir. MultiPlus-II, diğer AC yüklerini de göz önünde bulundurarak, akü

şarjı için var olan tüm ilaveleri kullanır ve jeneratör veya şebekenin aşırı yüklenmesini önler (PowerControl işlevi).

PowerAssist, PowerControl prensibini ileri bir boyuta taşır. Pik gücün genellikle sadece sınırlı bir süre için gerektiği

durumlarda, MultiPlus-II yetersiz jeneratör, kıyı veya şebeke gücünü aküden alınan güçle telafi eder. Yük azaldığında, aküyü

yeniden şarj etmek için yedek güç kullanılır.

Güneş enerjisi: Şebeke arızası sırasında bile kullanılabilen AC gücü

MultiPlus-II, şebekeye bağlı olmadan, şebekeye bağlı PV ve diğer alternatif enerji sistemlerinde kullanılabilir. Hem güneş

enerjili şarj cihazı kontrol birimleriyle hem de şebeke bağlantılı invertörlerle uyumludur.

İki AC Çıkışı

Ana güç çıkışı kesintisizlik işlevine sahiptir. Bir şebeke arızası durumunda veya kıyı/jeneratör gücü bağlantısı kesildiğinde,

MultiPlus-II enerji beslemesini bağlı yüklere taşır. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden kısa) yapılır ki,

bilgisayarlarınız ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür.

İkinci güç çıkışı sadece MultiPlus-II güç girişinde AC mevcutken çalışır. Su ısıtıcısı gibi akünün şarjını boşaltmayacak yükler bu

güç çıkışına bağlanabilir.

Paralel (8k, 10k ve 15k modeller için değildir) ve üç fazlı çalışma sayesinde neredeyse sınırsız güç

Altı üniteye kadar Multi, daha yüksek güç çıkışı sağlayacak şekilde paralel olarak çalışabilir. Örneğin, altı adet 48/5000/70

ünite, 420 Amper şarj kapasitesiyle 25 kW / 30 kVA'lık çıkış gücü sağlar.

Paralel bağlantıya ek olarak, üç fazlı çıkış için aynı modelin üç ünitesi yapılandırılabilir. Üstelik hepsi bu kadar değil: Üç

üniteye bağlı altı set, 75 kW / 90 kVA invertör ve 1200 Amper üzerinde şarj kapasitesi sağlayacak şekilde paralel bağlanabilir.

Yerinde sistem yapılandırma, izleme ve kontrol özelliği

VEConfigure yazılımı ile ayarlar yalnızca dakikalar içinde değiştirilebilir (masaüstü veya dizüstü bilgisayar ve MK3-USB

arabirimi gereklidir).

Çeşitli izleme ve kontrol seçenekleri mevcuttur: Color Control GX, Venus GX, Octo GX, CANvu GX, dizüstü bilgisayar,

masaüstü bilgisayar, Bluetooth (isteğe bağlı VE.Bus Smart güvenlik cihazı ile), Akü Monitörü, Dijital Çoklu Kontrol Paneli.

Uzaktan yapılandırma ve izleme

İnternete bağlanmak için Control GX veya başka bir GX ürünü takın.

İşlem verileri VRM (Victron Remote Management) web sitemizde ücretsiz olarak depolanabilir ve görüntülenebilir.

İnternete bağlandığınızda sistemlere uzaktan erişebilir ve ayarlarda değişiklik yapabilirsiniz.

İki AC çıkışı

Ana çıkışta kesintisizlik fonksiyonu vardır. Bir şebeke arızası durumunda veya kıyı/jeneratör güç bağlantısı kesildiğinde

Quattro bağlı yüklerin beslenmesini devralır. Bu işlem öylesine hızlı bir şekilde (20 milisaniyeden az) yapılır ki, bilgisayarlarınız

ve diğer elektronik ekipmanlarınız kesintiye uğramadan çalışmayı sürdürür.

İkinci güç çıkışı sadece Quattro güç girişlerinden birisinde AC mevcutken çalışır. Bir su ısıtıcısı gibi akünün şarjını

boşaltmayacak yükler bu güç çıkışına bağlanabilir.

Bölünmüş faz seçeneği

Otomatik transformatörümüzü (bkz. www.victronenergy.com adresindeki veri sayfası) 240 V / 60 Hz sağlayacak şekilde

programlanmış bir “Avrupa tipi” invertöre bağlayarak bir bölünmüş fazlı AC kaynağı elde edilebilir.

Üç fazlı kapasite

Üç fazlı çıkış için üç ünite yapılandırılabilir. Üstelik hepsi bu kadar değil: 15 kVA’lık üç üniteye bağlı 4 set, 144 kW / 180 kVA

invertör gücü ve 2400 A şarj kapasitesi sağlayacak şekilde paralel bağlanabilir.

PowerControl - Sınırlı jeneratör, kıyı tarafı veya şebeke gücüyle başa çıkma

Quattro çok güçlü bir akü şarj cihazıdır. Dolayısıyla jeneratörden veya kıyı tarafı kaynağından çokça akım çeker (230VAC’de

5kVA Quattro başına 16A). Her bir AC girişine bir akım sınırı belirlenebilir. Quattro, diğer AC yüklerini de göz önünde

bulundurarak, şarj etmek için var olan tüm fazlalığı kullanır ve jeneratör veya şebeke beslemesinin aşırı yüklenmesini önler.

PowerAssist – Kıyı veya jeneratör gücünü yükseltir

Bu özellik, PowerControl’ün çalışma prensibini daha ileri bir boyuta taşıyarak, Quattro’nun alternatif kaynak kapasitesini

destekler. Tepe gücünün genellikle sadece sınırlı bir süre için gerektiği durumlarda, Quattro yetersiz kalan şebeke veya

jeneratör gücünün aküden alınan güçle hemen telafi edilmesini sağlar. Yük azaldığında, aküyü yeniden şarj etmek için yedek

güç kullanılır.

Güneş enerjisi: Şebeke arızası sırasında bile kullanılabilen AC gücü

Quattro, şebekeye bağlı olmadan, şebekeye bağlı PV ve diğer alternatif enerji sistemlerinde kullanılabilir.

Şebeke kaybı tespit yazılımı mevcuttur.

Sistem konfigürasyonu

- Tek başına uygulama durumunda, ayarların değiştirilmesi gerekiyorsa, bu bir seçme anahtarı ayarlama

prosedürüyle dakikalar içerisinde yapılabilir.

- Paralel ve trifaze uygulamalar VE.Bus Quick Configure ve VE.Bus System Configurator yazılımıyla konfigüre

edilebilir.

- Assistants (özel uygulamalara yönelik yazılım) ile, şebekeye bağlı invertörler ve/veya MPPT Güneş Enerjili Şarj

Cihazlarını içeren, şebekeden bağımsız, şebekeyle etkileşimli ve kendi kendine tüketimli uygulamalar konfigüre

edilebilir.

Yerinde İzleme ve kontrol

Çeşitli seçenekler mevcuttur: Battery Monitor, Multi Control Panel, Color Control GX ve diğer GX cihazları, akıllı telefon

veya tablet (Bluetooth Smart), dizüstü bilgisayar veya PC (USB veya RS232).

Uzaktan İzleme ve kontrol

Color Control GX ve diğer GX cihazları.

Veriler, VRM (Victron Remote Management) web sitemizde ücretsiz olarak depolanabilir ve görüntülenebilir.

Uzaktan konfigürasyon

Ethernete bağlandığında bir Color Control GX ve diğer GX cihazları sahip sistemlere erişilebilir ve ayarlar değiştirilebilir.
