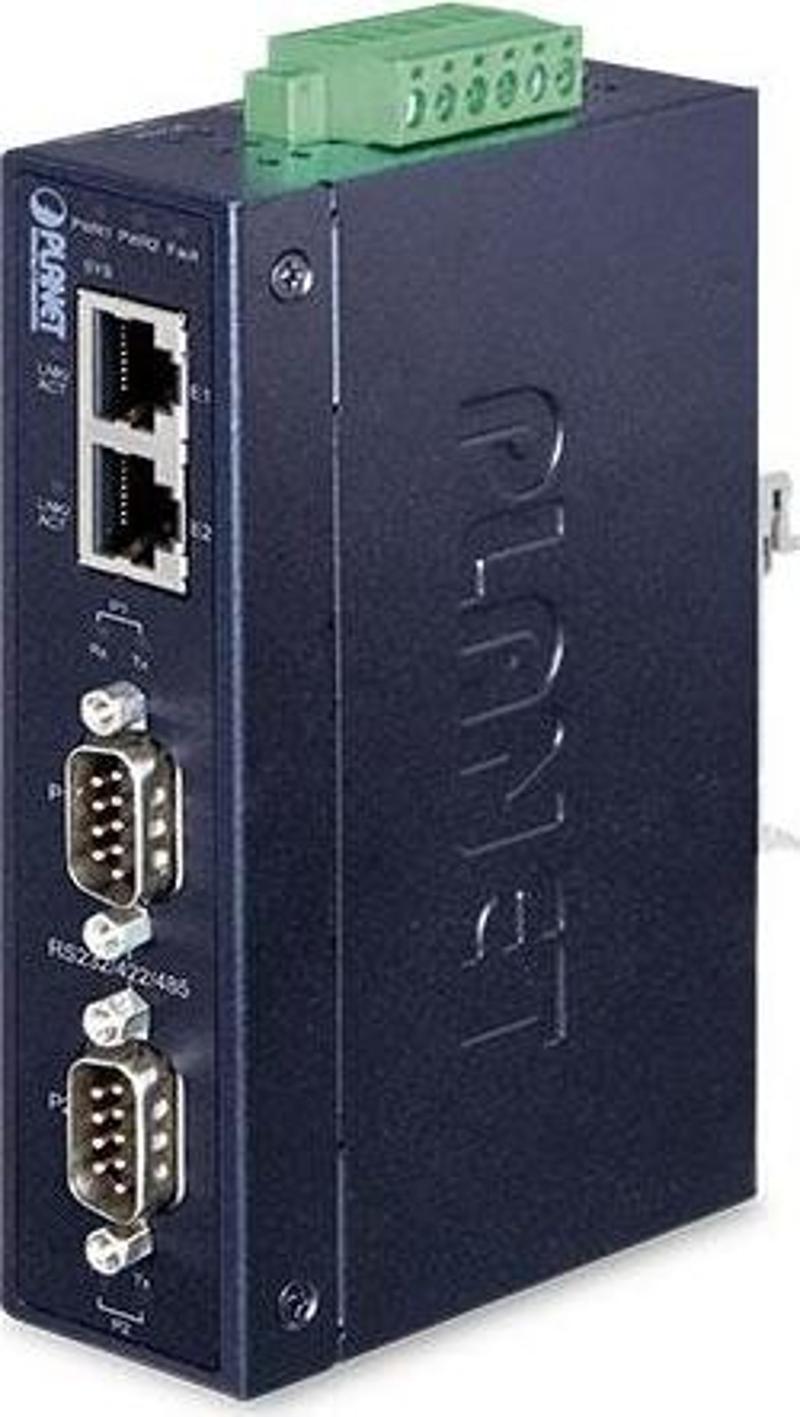

Planet Endüstriyel 2-port RS232/RS422/RS485 Serial Device Server (Industrial 2-Port RS232/RS422/RS485 Seria
(0 yorum)
| Seri Arayüz | |
|---|---|
| Seri Port | 2 x DB9 erkek |
| Seri Standartlar | RS232/RS422/4-tel RS485/2-tel RS485 |
| Baud Hızı (Veri Hızı) | 50bps <-> 921Kbps |
| Data Bit | 5, 6, 7, 8 |
| Parite Tipi | 1, 1.5, 2 |
| Stop Bit | Tek, Çift, Hiçbiri, Space, Mark |
| Akış Kontrolü | RTS/CTS ve DTR/DSR (RS232 only) XON/XOFF |
| Sinyaller | RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS422: Tx+, Tx-, Rx+, Rx-, GND 4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND 2-wire RS485: Data A (+), Data B (-), GND |
| Pin Eşleştirmesi | RS232 Erkek DB9: Pin1 -> DCD Pin2 -> RxD Pin3 -> TxD Pin4 -> DTR Pin5 -> GND Pin6 -> DSR Pin7 -> RTS Pin8 -> CTS RS422/RS485-4W Erkek DB9: Pin1 -> TxD+ Pin2 -> TxD- Pin3 -> RxD- Pin4 -> RxD+ Pin5 -> GND RS485-2W Erkek DB9: Pin3 -> Data- Pin4 -> Data+ Pin5 -> GND |
| Seri Hat Koruması | 2KV izolasyon koruması 1KV (level 2) surge koruması 15KV ESD koruması |
| EthernetArayüzü | |
|---|---|
| Ethernet Port Sayısı | 2 x RJ45 |
| Standarr | 10/100BASE-TX |
| Mesafe | 100m |
| Switch Mimarisi | Store-and-Forward |
| Adres Tablosu | 1K |
| ESD Koruması | 6KV |
| Surge Koruması | 2KV |
| Donanım | |
|---|---|
| Montaj | DIN-ray ve duvara monte edilebilir |
| Şasi | IP40 metal |
| Boyutlar (E x B x Y) | 56 x 87 x 135 mm |
| Ağırlık | 477 g |
| LED Işıkları | Sistem: Güç 1, Güç 2, Fault, SYS TP Port: Link/Actif Seri Port: Tx ve Rx |
| Güç İhtiyacı | 12~48V DC, yedek güç ile birlikte polarity reverse koruma özelliği |
| Güç Tüketimi | Tam Kapasite 12VDC: 0.419A (5.1 watt) 24VDC: 0.227A (5.4 watt) 48VDC: 0.136A (6.5 watt) |
| Konnektör | Güç girişi için sökülebilir 6-pin terminal block Pin 1/2 Güç için 1, Pin 3/4 alarm için, Pin 5/6 Güç 2 için |
| DI ve DO | Yok |
| Alarm | Güç kesildiğinde bir röle çıkışı Alarm röle akım kabiliyeti: 1A @ DC 24V |
| Sıfırlama Düğmesi | < 5 saniye: Sistem başlatma > 5 saniye: Fabrika ayarlarına dönme |
| Yönetim | |
|---|---|
| Yönetim Arayüzleri | Web yönetimi Telnet Konsol yönetimi Windows-based VCOM Utility yönetimi PLANET Smart Discovery Utility |
| IP Versiyonu | IPv4 ve IPv6 |
| Çalışma Mod'u | TCP Server TCP Client UDP Client Virtual COM RFC2217 Telnet Server Pair Connection – Remote (Slave) Pair Connection – Local (Master) |
| Virtual COM Yazılımını Destekler | Sadece Windows Tabanlı: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (WinPcap son versiyonu yüklenmelidir) Windows Server 2012 (WinPcap son versiyonu yüklenmelidir) Windows 10 |
| Uyarı | Alarma zili ve RTC |
| Security | Allow max. 4 accessible IP address hosts/ranges |
| SNMP MIBs | RFC1213 MIB-II RFC1317 RS232-like OIDs |
| Standart | |
|---|---|
| Kanunlara Uygunluk | FCC Part 15 Class A, CE Certification Class A |
| Sağlamlık Tesi | IEC60068-2-32 (Düşme) IEC60068-2-27 (Darbe) IEC60068-2-6 (Titreme) |
| Standartlar | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x flow control ve back pressure RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1591 DNS (client only) RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client RFC 2732 Format for Literal IPv6 Addresses in URL's RFC 3315 DHCPv6 Client RFC 3513 IPv6 Addressing Architecture RFC 3596 DNSv6 RFC 4443 ICMPv6 EIA/TIA RS232/422/485 |
| Çevresel Özellikler | |
|---|---|
| Çalışma Isısı | -40 ~ 75 derece C |
| Depolandığı Alanın Isısı | -40 ~ 85 derece C |
| Nem Oranı | 5 ~ 95% (non-condensing) |
