Kondüktör
Malzeme
Oksijensiz bakır (%99,97 saflık)
Çap
0,53 mm ± 0,01 mm
Yalıtım
Malzeme
HDPE
dak. Ortalama Kalınlık
0,21 mm
Çap
0,95 mm ± 0,1 mm
Renk (4 Çift)
Mavi, beyaz/mavi; turuncu, beyaz/turuncu; yeşil, beyaz/yeşil; kahverengi, beyaz/kahverengi
Ayırıcı
Malzeme
PE
Şartname
Yarı saydam 4,5 × 0,4 mm
Kopma Kordonu
Malzeme
Polyester
Şartname
500D
Kılıf
Malzeme
PVC
dak. Ortalama Kalınlık
0,5 mm
Çap
6,0 mm ± 0,3 mm
Renk
Beyaz
Elektriksel
Maks. Tek İletkenin DC Direnci
8,7Ω/100 m
dak. Yalıtım direnci
5000MΩ·km
Maks. DC Direnç Dengesizliği
%2 (çiftler arası), %4 (çiftler arası)
Dielektrik gücü
1 dakika boyunca 1KV DC ile arıza yok
Bulaşma
Karakteristik Empedans
100 ± 15Ω
Yakın Uç Karşılıklı Konuşma
≥39,30 dB/100 m@250 MHz
Maks. zayıflama
34,8 dB/100 m@250 MHz
Geri dönüş kaybı
≥17,3 dB/100 m@250 MHz
Mekanik
Gerilme direnci
Kılıf≥13,5 MPa, yalıtım≥16 MPa
Kopmada Uzama
Kılıf≥150%, yalıtım≥300%
Kurulum Bükme Yarıçapı
>8 kat dış kablo çapı
Kopmada İletken Uzaması
≥10%
Çevresel
İzolasyonun Büzülmesi
≤5%
İzolasyonun Renk Migrasyon Direnci
Geçiş yok
Yaşlanma Sonrası Kopuşta Kılıf Gerilme Dayanımı ve Uzama
≥12,5 MPa, ≥100%
Düşük Sıcaklıkta Bükme Testi
Testten sonra çatlama yok
Isı Şoku Testi
Testten sonra çatlama yok
Çalışma sıcaklığı
–20°C ila +60°C (–4°F ila 140°F)
Kurulum Sıcaklığı
0°C - +50°C (32°F - 122°F)
Saklama Sıcaklığı ve Nem
–10°C ila +40°C (14°F ila 104°F), <%60 (BN)
Güvenlik
Dikey Yangın Yayılma Testi
IEC 60332-1-2 ile uyumlu

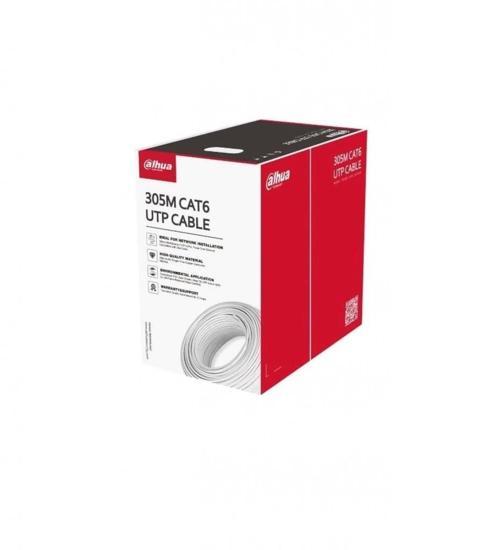

Ambalajlama
Kablo uzunluğu
305,0 m (1000,66 ft) ± 1,5 m (4,92 ft)
İç Koli Ölçüleri
416,0 mm × 412,0 mm × 220,0 mm (16,38" × 16,22" × 8,66") (U × G × Y)
Paketleme Yöntemi
305,0 m (1000,66 ft) bir karton, 36 adet/palet
Net ağırlığı
≥10,5 kg (23,15 lb)
Brüt ağırlık
≥11,5 kg (25,35 lb)
Uygunluk
Yönetici Standartları
Q/DXJ 067-2019, EN50575-2014
Sertifikasyon
Sertifikasyon
CPR Eca
İletim Özellikleri
(20°C'de 100 m) (68°F'de 328,08 ft)
Frekans (MHz)
Faz gecikmesi ≤ ns
IL ≤ dB
TCL≥ dB﹡
EL TCTL≥ dB﹡
SONRAKİ ≥ dB
PS SONRAKİ ≥ dB
1
n/s
n/s
50.0
35.0
n/s
n/s
4
552.0
4.0
44.0
23.0
66.3
63.3
8
547.0
5.6
41.0
16.9
61.8
58.8
10
545.0
6.4
40.0
15.0
60.3
57.3
16
543.0
8.1
38.0
10.9
57.2
54.2
20
542.0
9.0
37.0
9.0
55.8
52.8
25
541.0
10.1
36.0
7.0
54.3
51.3
30﹡
540.6
11.0
35.2
5.5
53.1
50.1
31.25
540.0
11.3
35.1
n/s
52.9
49.9
62.5
539.0
16.3
32.0
n/s
48.4
45.4
100
538.0
21.0
30.0
n/s
45.3
42.3
200
537.0
30.7
27.0
n/s
40.8
37.8
250
536.0
34.8
26.0
n/s
39.3
36.3
Frekans (MHz)
EL FEXT ≥ dB
PS EL FEXT ≥ dB
RL ≥ dB
Gecikme kayması ≤ ns
zc(Ω)
1
n/s
n/s
n/s
n/s
n/s
4
56.0
53.0
23.0
45.0
100±15
8
49.9
46.9
24.5
10
48.0
45.0
25.0
16
43.9
40.9
25.0
20
42.0
39.0
25.0
25
40.0
37.0
24.3
30﹡
38.5
35.5
23.8
31.25
38.1
35.1
23.6
62.5
32.1
29.1
21.5
100
28.0
25.0
20.1
200
22.0
19.0
18.0
250
20.0
17.0
17.3
Not:
Yukarıdaki parametreler için yönetici standardı: Q/DXJ 067-2019
"n/s"=Belirtilmemiş
"﹡"=Müşteri aksini belirtmedikçe, test sonuçları varsayılan olarak test raporunda gösterilmez, ancak standarda uygundur
