Alkatronik Lm2596 Acav Pil Şarj Modülü Voltaj Düşürücü Güç Kaynağı Ayarlanabilir Akım Pil Sarj Led Sürücü

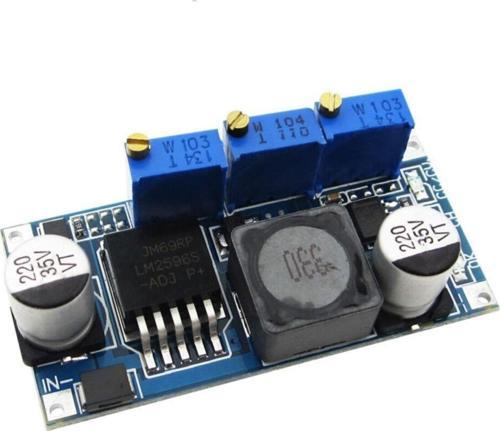

LM2596 ACAV Voltaj Düşürücü ve Pil Şarj Modülü

Ayarlanabilir Akım ve Voltaj DC DC Çevirici

• Giriş gerilimi: DC 7-35 V
• Çıkış gerilimi: DC V, Giriş gerilimi çıkış geriliminden 2V daha yüksek olması şarttır.
• Çıkış akımı: 3A (Ayarlanabilir)
• Çıkış Gücü: 15W Daha yüksek güçlerde mutlaka soğutucu kullanılmaldıır.
• Verimlilik: % 92%
• Anahtarlama frekansı: 150 KHz
• Sabit akım ayarı: %1 - %100
• Güç Gösterge Ledi.
• Tam şarj gösterge ledi
• Sabit akım voltaj gösterge ledi
• Voltaj ayar potu
• Akım ayar potu
• Şarj ayar potu
• ~ 28V aralığındaki pilleri şarj edebilir.
• Led sürücü olarak kullanılabilir
• Çıkış kısa devre koruması
• Çalışma Sıcaklığı:-40 ° C ila + 85 ° C
• Boyutlar: 48mm x 23mm x 14mm

Pot Kullanımı:

• Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığını hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
• Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
• Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesale votlaj düşer.

Pil Şarj Kullanım Ayarları:

• Unutmayın şehir şebekesinde, kullandığınız herhangi bir pili 1 saniyede şarj edebilecek kadar enerji sürekli olarak bulunmaktadır. Buna rağmen bu cihazları uzun sürelerde şarj ediyoruz.
• Piller bittiğinde voltajları düşük seviyelerdedir. Bir pil şarj edilirken akım sınırlaması olmadan direk olarak bir güç kaynağına bağlarsanız, kaynağın verebileceği maksimum akım ile şarj olur. Bu durum pile zarar verir. Pil fazla ısınmadan dolayı patlayabilir. Ayrıca piller üretici firmanın belirlediği akımdan daha yüksek akım ile şarj olursa pil ömrü azalır. Örnek olarak toplamda 500 kere şarj deşarj olabilecek bir pil çok daha düşük sayıdaki kullanımdan sonra kullanılmaz hale gelecektir. Bu sebeple piller akım kapasitelerinin 1/10 2/10 gibi bir oranda şarj akımı ile şarj edilmesi gerekir.
• Şarj edilecek pil için gerekli şarj voltajını ve şarj akımını hesaplayın / tespit edin / öğrenin.
• Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
• Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.

LED Sürücü Kullanım Ayarları:

• Modülü kullanmadan önce led sürme voltajını ve akımını hesaplayın / tespit edin / öğrenin.
• Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
• Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.

Paket İçeriği:

• 1 AdetLM2596S ACAV Pil Şarj Modülü
