Alkatronik Hw-735 / Xh-w3001 / Hw-w3001 Dijital Termostat - 220vac - 1500w

XH-W3001 220 V Dijital Termostat Kuluçka Pet Akvaryum Isıtıcı Soğutucu Kontrol Cihazı

1500W ÇIKIŞ GÜCÜ

Sıcaklık kontrol aralığı -50 ? ile 110 ? arasındadır.

0,1 ? yüksek sıcaklık kontrol hassasiyeti

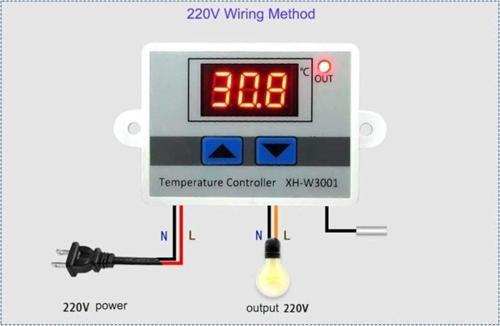

Cihaz 220V elektrik ile çalışır. Bu sebeple bağlantıları yaparken ve ilk çalışma sırasında son derece dikkatli olmalısınız. Cihazın bağlantılarını aşağıdaki resimdeki gibi yapabilirsiniz. Sol taraftaki kablolar cihazın besleme kablolarıdır. 220V prize bağlamalısınız. Ortadaki kablo uçları 220V ısıtıcı için, çıkış uçlarıdır. Bu uçlarda da 220V bulunmaktadır. Bu kabloların da cihaz enerjili halde iken, çıplak elle temas edilmemesi gerekmektedir. En sağda ise ntc sıcaklık sensör probu bulunmaktadır.

Cihazın kullanımı ve ayarları basit olduğundan cihazı size kargolarken cihazı test etmeden yollayacağız. Size gelen cihazın ayarlarını aşağıdaki resim altındaki açıklamaları okuyarak kolayca yapabilirsiniz.

Cihaz kullanımı ve ayarlarının yapılması:

Cihazın 1 adet göstergesi bulunmaktadır. Bu göstergede ortam sıcaklığı gösterilmektedir. Cihazda 2 adet buton bulunmaktadır. Bu butonlar ile cihazın ayarları yapılmaktadır.

Cihazda temel olarak 2 adet sıcaklık set edilebilmektedir. Bu değerler sağ ve sol butonlara basılarak görülmektedir. Sol ve sağ butonlara bağlı bu değerlerinin büyüklüklerine göre cihaz ısıtıcı veya soğutucu moduna otomatik olarak geçmektedir.

Sol butona bağlı sıcaklık ayarı büyük ise cihaz soğutucu modunda çalışır. ( Sol: 30 Sağ: 20 Soğutucu modu )

Sağ butona bağlı sıcaklık ayarı büyük ise cihaz ısıtıcı modunda çalışır. ( Sol: 20 Sağ: 30 Isıtıcı modu )

Kısa tuş basmaları ile bu sıcaklık değerlerini görebilirsiniz. Butonlara uzun süreli basarsanız ilgili değerin ayarlarını değiştirebilirsiniz. Uzun süreli basma sonrasında butonlar yukarı ve aşağı işlevi görmeye başlar. İlgili sıcaklığı yukarı ve aşağı butonlara basarak ayarladıktan sonra bir süre beklediğinizda bu değer kayıt olur. Ve cihaz bu değere göre çalışmaya başlayacaktır.

Örnek olarak sol butona bağlı değeri 37, sağ butona bağlı değeri 38 dereceye ayarlayalım. Bu durumda cihaz, kuluçka için ideal ayarlarda olacaktır. Ortam sıcaklığı 37 derece altına indiğinde ısıtıcı aktif olur. Ortam ısınmaya başlayacaktır. Sıcaklık 38 derece üstüne çıktığında cihaz ısıtmayı kapatacaktır. Bu durumda ortam sıcaklığı 37-38 derce arasında dolaşacaktır.

İlgili ayarları yaptıktan sonra cihazın beslemesini kapatıp açın. Ayarladığınız değerlerin cihazda kayıtlı olduğunu görün. Cihaz ayarlarını sıfırlamak isterseniz, 2 butona aynı anda basılı tutun, bir süre sonra cihaz ayarları sıfırlanacaktır.

Cihaz ekranında FFF yada LLL değerlerini görüyorsanız, Yada sıcaklıkta büyük atlamalar oluyorsa, mesela 22 dereceden, bir anda 28 dereceye atlayarak gösteriyorsa, cihazın sıcaklık probu arızalı demektir. Bu prob değiştirildiğinde ilgili sorun ortadan kalkacaktır.

Aşağıdaki videoyu cihaz bağlantılarının yapılması için örnek olması açısından inceleyebilirsiniz.

• Model: XH-W3001
• Input voltage:110V-220V
• Current:Max 10A
• Temperature range: -50 ~ 110C
• Temperature accuracy: ±
• Measuring accuracy: ±
• Input measurement: NTC 100K
• Ntc Probe: L = 1 M waterproof probe
• Output Power: 1500 W
• Output Type: Direct Output
• Output capacity: up to 10A
• Installation height: 73mm (4mm opening)
• Size: 60*45*31mm ( * * ")

How to use:

• 1. Press the up button show the starting temperature long press UP button the temperature display Flashing , press the UP or Down button Set the start temperature value
• 2. Press the Down button show the Stop temperature long press Down button the temperature display Flashing , press the UP or Down button Set the stop temperature value

Garanti: Yarı mamul ürünlerin garantisi bulunmamaktadır.

Paket İçeriği:

• 1 Adet XH-W3001 220V Dijital Termostat
