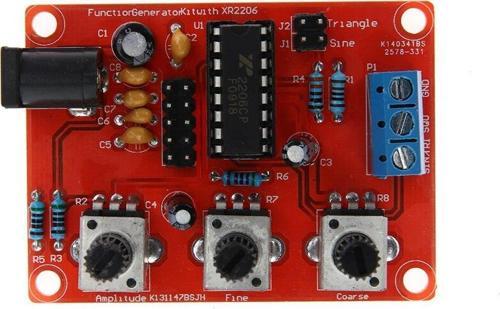

alfa XR2206 Fonksiyon Sinyal Jeneratörü 1Hz -1MHz Sinüs Üçgen Kare Çıkış (Demonte)
Kargo Bilgileri
Benzer Ürünler
Voltaj kaynağı: 9-12V DC girişi
Dalga şekilleri: kare, sinüs ve üçgen
Empedans: 600 Ohm + 10%
Frekans: 1Hz - 1MHz
Sinüs dalgası
Genlik: 9V DC girişte 0 - 3V
Bozulma: 1% 'den az (1 khz'de)
Düzlük: + 0.05db 1Hz - 100kHz
Kare dalga
Genlik: 9V DC girişte 8V (yüksüz)
Yükselme süresi: 50ns'den az (1 khz'de)
Sonbahar zamanı: 30ns'den az (1 khz'de)
Simetri: 5% 'den az (1 khz'de)
Üçgen dalga
Genlik: 9V DC girişte 0 - 3V
Doğrusallık: 1% 'den az (100 khz'ye kadar) 10mA
2. Fonksiyon jeneratörü bileşen parametre tablosu
Not
Etiket
Tipi
Parametreler
R1
Direnç
1K
Polariteden bağımsız olarak
R2
Ayarlanabilir direnç
B503 = 50K
(Serigrafi katmanı ile)
R3, R5,R6
Direnç
5.1K
Polariteden bağımsız olarak
R4
Direnç
330
Polariteden bağımsız olarak
R7
Ayarlanabilir direnç
B503 = 50K
(Serigrafi katmanı ile)
R8
Ayarlanabilir direnç
B104 = 100K
(Serigrafi katmanı ile)
C1,
Elektrolitik kondansatör
100UF
Pozitif kısa ayaklar negatif uzun ayaklar
C2
Polar olmayan kapasitörler
104
Polariteden bağımsız olarak
C3,C4
Elektrolitik kondansatör
10UF
Pozitif kısa ayaklar negatif uzun ayaklar
C5
Polar olmayan kapasitörler
105
Polariteden bağımsız olarak
C6
Polar olmayan kapasitörler
473
Polariteden bağımsız olarak
C7
Polar olmayan kapasitörler
222
Polariteden bağımsız olarak
C8
Polar olmayan kapasitörler
101
Polariteden bağımsız olarak
U1
IC
XR2206
(Serigrafi katmanı ile)
JK1
DC güç
(Serigrafi katmanı ile)
J1
2PIN Jumper kapağı
XM2.54
Polariteden bağımsız olarak
J2
2PIN Jumper kapağı
XM2.54
Polariteden bağımsız olarak
P1
Sinyal tel terminali
(Serigrafi katmanı ile)
J3
2*5P Jumper kapağı
