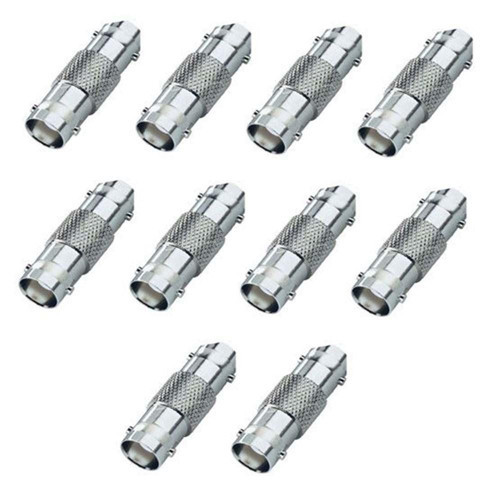

OPAX Nif Bilişim BNC Ara Konnektör BNC To BNC Dişi BNC Ara Konnektör BNC To BNC Ara Konnektör BNC Ek Aparatı 10 Adet

Nif Bilişim BNC Ara Konnektör BNC To BNC Dişi BNC Ara Konnektör BNC To BNC Ara Konnektör BNC Ek Aparatı 10 Adet

BNC ARA KONNEKTÖR (Dişi-Dişi) — CCTV ve AV Sistemlerinde Güvenilir Birleştirme

BNC ara konnektör (dişi-dişi), iki adet BNC erkek konnektörü birbirine kayıpsız ve sağlam biçimde bağlamak için kullanılan pasif bir adaptördür. CCTV (RG59/RG6 75 Ω) kamera tesisatlarında, test-ölçüm senaryolarında ve video patch panellerde hızlı “uç uca” birleştirme ihtiyacını pratikçe çözer.

• 75 Ω CCTV uyumlu
• Dişi-Dişi (F-F) kuplör
• Lehim gerektirmez
• Metal gövde • EMI koruma
• Hızlı geçici ekleme

Nerede Kullanılır ?

•  CCTV kamera hatları:RG59/RG6 koaksiyel kablolarda iki BNC erkek ucu birleştirme.
•  Test & ölçüm:BNC çıkışlı cihazları (osiloskop, jeneratör vb.) geçici birleştirme.
•  Patch/ara paneller:Kabin içi kısa uzatma/ek yerleri.
•  AV iletim:Analog video/senkron hatları için hızlı çözüm.

Neden BNC Ara Konnektör ?

•  Hızlı montaj:Sadece uçları takın, lehim/sıkma yok.
•  Düşük kayıp:Kısa yol ve koaksiyel geometri ile minimum zayıflama.
•  Parazit dayanımı:Tam metal gövde & gövde-şasi sürekliliği.
•  Servis kolaylığı:Saha arızalarında anında geçici çözüm.

Teknik Özellikler (Tipik)

Konnektör Tipi	BNC Ara Kuplör, Dişi-Dişi (F-F)
Empedans	75 Ω (CCTV ve analog video için önerilir)
Uyumlu Kablolar	RG59, RG6 (75 Ω); BNC erkek uçlarla kullanılır
Gövde	Piriz/çinko alaşımlı metal gövde, nikel/gümüş kaplama (modele göre)
Dielektrik	PTFE/PE (modele göre)
Frekans Aralığı	DC – ~1 GHz (tipik CCTV/AV kullanımına yeterli)
İletim Kaybı	Çok düşük (kısa gövde, tipik < 0.2 dB @10 MHz)
Bağlantı Dayanımı	>500 tak-çıkar döngüsü (tipik)
Çalışma Sıcaklığı	-20 °C … +65 °C (tipik)
Uygulama Notu	Uzatma/adaptör amaçlıdır; kalıcı eklerde kaliteli sıkma/lehim tercih edilir



Montaj İpuçları

•  Uçların temiz ve hasarsız olduğundan emin olun.
•  Erkek BNC’leri “klik” sesi ile tam kilitleyin.
•  Gereksiz ek sayısını azaltın; her ek az da olsa kayıp ekler.
•  Dış mekânda ek yeri varsa, su-tozdan koruyun (ısıtmalı makaron, bant).

Uyumlu Ürün Açıklaması

BNC ara konnektör (dişi-dişi), iki adet BNC erkek ucu hızlı ve güvenli şekilde birleştirmek için kullanılan pasif bir BNC kuplör türüdür. 75 Ω empedans değeriyle CCTV güvenlik kamerası sistemleri, DVR/NVR analog video hatları ve test-ölçüm düzeneklerinde düşük kayıp ve yüksek temas güvenilirliği sağlar. Lehim veya sıkma gerektirmeyen yapısı, saha servislerinde ve geçici uzatma ihtiyaçlarında dakikalar içinde çözüm sunar.

Ürün, RG59/RG6 koaksiyel kablolarla uyumlu olup, tam metal gövdesi sayesinde parazitlenmeye karşı EMI gövde koruması sağlar. Kısa gövde tasarımı insertion loss değerini minimize eder; bu da özellikle uzun hatlarda görüntü kalitesinin korunmasına yardımcı olur. Dış mekân kullanımlarında ek noktalarının su ve toza karşı izole edilmesi önerilir.

“BNC ara konnektör dişi dişi”, “BNC F-F coupler”, “CCTV BNC birleştirici” gibi terimlerle arama yapan kullanıcılar için ideal çözüm olan bu ürün, kamera sistemlerinde uzatma/ek noktalarının standart BNC bayonet mekanizmasıyla güvenle birleştirilmesini mümkün kılar.
