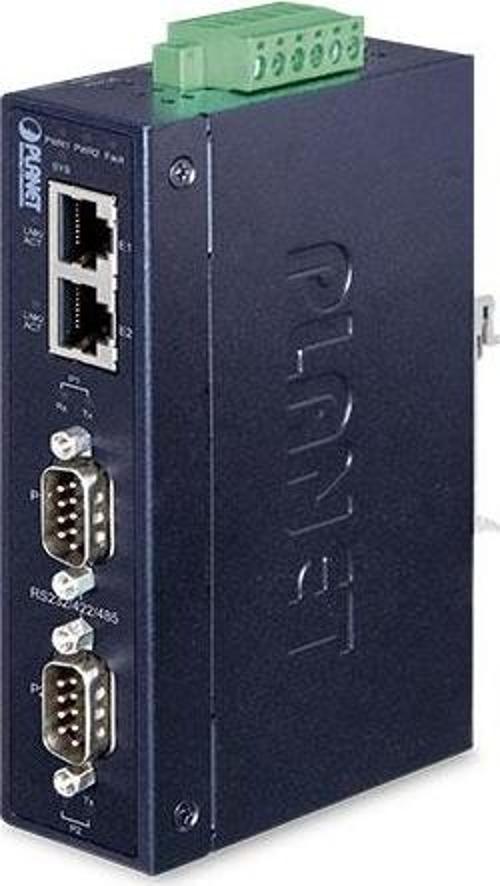

Endüstriyel 2-port RS232/RS422/RS485 Serial Device Server (Industrial 2-Port RS232/RS422/RS485 Serial Device Server)
2KV sinyal izolasyon özelliğine sahip
IP30, -40~75 Derece C

Seri Arayüz

• 2 x DB9 arayüz (RS232), 2-tel RS485, 4-tel RS485 ve RS422 çalışır
• Asenkron seri veri hızı 921600bps
• Veri mod u: VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair ve Seri Telnet mod

Ethernet Arayüz

• 2-port 10/100BASE-TX RJ45 arayüz, auto MDI/MDI-X özellikli

Yönetim

• IPv4 ve IPv6 çift stack yönetim
• Uzak Yönetim Arayüzlerine sahip
• - IP-tabanlı Web yönetimi

• - Telnet konsol yönetimi

• - Windows-tabanlı VCOM yazılımı

• IP NTP (Network Time Protocol) ve DNS yönetimi
• Standart TCP/IP arayüz ve çeşitli çalışma şekillerine sahip
• ARP, ICMP, TCP/IP, UDP, HTTP server, DHCP client, Telnet server/client destekler
• Seri Çalışma mod u yönetim arayüzü ile seçilebilir
• İki seri bağlamak için Pair Connection mod a sahip
• 4 host TCP client mod olarak erişebilir
• HTTP protokolü ile firmware yazılımı güncellenebilir
• Erişilebilir IP güvenlik kontrolü ile yasadışı kullanıcı erişimlerinden korur
• Olay bildirimi
• - Remote Syslog server

• - SNMP trap

• - Entegre alarm mekanizması

• - Röle çıkış alarmı
• IP adres ataması için DHCP client
• PLANET Smart Discovery yazılımı

Endüstriyel Şasi ve Kurulum

• IP30 metal şasi
• DIN-raya ve duvara monte edilebilir
• Yedek güç
• - 12 <-> 48V DC, yedek güç ile birlikte polarity reverse koruma özelliği


• 6000 VDC Ethernet ESD koruması destekler
• -40 <-> 75 derece C çalışma ısısı
• Düşmelere, darbelere ve titreşimlere karşı korumalı
• LED ışıkları sayesinde cihazın çalışması hakkında bilgi edinmek mümkün
• Fabrika ayarlarına geri dönebilmek için sıfırlama düğmesi

Seri Arayüz

Seri Port2 x DB9 erkek

Seri StandartlarRS232/RS422/4-tel RS485/2-tel RS485

Baud Hızı (Veri Hızı)50bps <-> 921Kbps

Data Bit5, 6, 7, 8

Parite Tipi1, 1.5, 2

Stop BitTek, Çift, Hiçbiri, Space, Mark

Akış KontrolüRTS/CTS ve DTR/DSR (RS232 only)
XON/XOFF

SinyallerRS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS422: Tx+, Tx-, Rx+, Rx-, GND
4-wire RS485: Tx+, Tx-, Rx+, Rx-, GND
2-wire RS485: Data A (+), Data B (-), GND

Pin EşleştirmesiRS232 Erkek DB9:
　Pin1 -> DCD
　Pin2 -> RxD
　Pin3 -> TxD
　Pin4 -> DTR
　Pin5 -> GND
　Pin6 -> DSR
　Pin7 -> RTS
　Pin8 -> CTS

RS422/RS485-4W Erkek DB9:
　Pin1 -> TxD+
　Pin2 -> TxD-
　Pin3 -> RxD-
　Pin4 -> RxD+
　Pin5 -> GND


RS485-2W Erkek DB9:
　Pin3 -> Data-
　Pin4 -> Data+
　Pin5 -> GND

Seri Hat Koruması2KV izolasyon koruması
1KV (level 2) surge koruması
15KV ESD koruması

EthernetArayüzü

Ethernet Port Sayısı2 x RJ45

Standarr10/100BASE-TX

Mesafe100m

Switch MimarisiStore-and-Forward

Adres Tablosu1K

ESD Koruması6KV

Surge Koruması2KV

Donanım

MontajDIN-ray ve duvara monte edilebilir

ŞasiIP40 metal

Boyutlar (E x B x Y)56 x 87 x 135 mm

Ağırlık477 g

LED IşıklarıSistem: Güç 1, Güç 2, Fault, SYS
TP Port: Link/Actif
Seri Port: Tx ve Rx

Güç İhtiyacı12~48V DC, yedek güç ile birlikte polarity reverse koruma özelliği

Güç TüketimiTam Kapasite
12VDC: 0.419A (5.1 watt)
24VDC: 0.227A (5.4 watt)
48VDC: 0.136A (6.5 watt)

KonnektörGüç girişi için sökülebilir 6-pin terminal block
Pin 1/2 Güç için 1, Pin 3/4 alarm için, Pin 5/6 Güç 2 için

DI ve DOYok

AlarmGüç kesildiğinde bir röle çıkışı
Alarm röle akım kabiliyeti: 1A @ DC 24V

Sıfırlama Düğmesi< 5 saniye: Sistem başlatma
> 5 saniye: Fabrika ayarlarına dönme

Yönetim

Yönetim ArayüzleriWeb yönetimi
Telnet Konsol yönetimi
Windows-based VCOM Utility yönetimi
PLANET Smart Discovery Utility

IP VersiyonuIPv4 ve IPv6

Çalışma Mod uTCP Server
TCP Client
UDP Client
Virtual COM
RFC2217
Telnet Server
Pair Connection – Remote (Slave)
Pair Connection – Local (Master)

Virtual COM Yazılımını DesteklerSadece Windows Tabanlı:
Windows XP
Windows Server 2003
Windows 7
Windows Server 2008
Windows 8 (WinPcap son versiyonu yüklenmelidir)
Windows Server 2012 (WinPcap son versiyonu yüklenmelidir)
Windows 10

UyarıAlarma zili ve RTC

SecurityAllow max. 4 accessible IP address hosts/ranges

SNMP MIBsRFC1213 MIB-II
RFC1317 RS232-like OIDs

Standart

Kanunlara UygunlukFCC Part 15 Class A,
CE Certification Class A

Sağlamlık TesiIEC60068-2-32 (Düşme)
IEC60068-2-27 (Darbe)
IEC60068-2-6 (Titreme)

StandartlarIEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x flow control ve back pressure
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 854 Telnet
RFC 958 NTP
RFC 1591 DNS (client only)
RFC 1908 SNMPv2c
RFC 2068 HTTP
RFC 2131 DHCP Client
RFC 2732 Format for Literal IPv6 Addresses in URL s
RFC 3315 DHCPv6 Client
RFC 3513 IPv6 Addressing Architecture
RFC 3596 DNSv6
RFC 4443 ICMPv6
EIA/TIA RS232/422/485

Çevresel Özellikler

Çalışma Isısı-40 ~ 75 derece C

Depolandığı Alanın Isısı-40 ~ 85 derece C

Nem Oranı5 ~ 95% (non-condensing)
