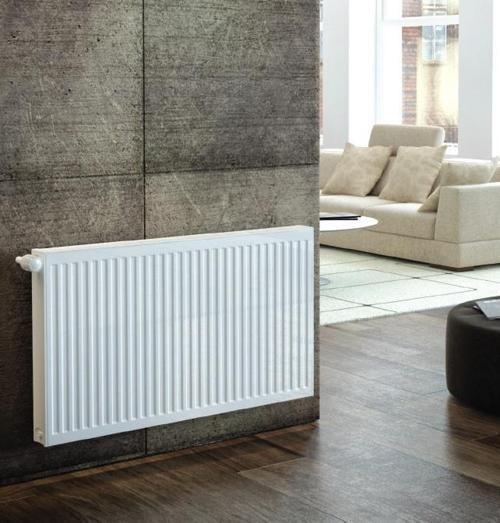

Daikin Tip22 PKKP 600x1100 Panel Radyator Kalorifer Petegi



KAPASİTE: TIP22 PKKP22X600X1100

GARANTİ SÜRESİ: 10 Yıl

ÖNEMLİ NOT: Garantiyi Daikin (üretici firma) kendisi vermektedir. Paketi açılan üründe kurulum ve montajdan sonra veya önce bir sorun tesbit edildiğinde, sorunun çözümü veya değişimi için Daikin Yetkili Servisleri ile irtibata geçilmelidir. Tüm sorumluluk onlardadır. Paketi açılmış veya hasar verilmiş satılamayacak hale gelmiş ürünün iadesi alınmamaktadır.

Daikin'in Tip 22 PKKP serisi panel radyatörleri, yüksek ısı verimliliği ve çevre dostu üretim teknolojileriyle öne çıkmaktadır. Bu seride, 600 mm yüksekliğe sahip ve 400 mm'den 3000 mm'ye kadar çeşitli uzunluk seçenekleri sunulmaktadır. Aşağıda, bu radyatörlerin genel teknik özellikleri ve üretim detayları hakkında bilgiler bulabilirsiniz



🔧 Genel Teknik Özellikler



• Model Tipi: Tip 22 - PKKP

• Yükseklik: 600 mm

• Genişlik (Derinlik): 105 mm

• Malzeme: Çelik

• Renk: Beyaz (RAL 9010)

• Panel Sayısı: 2

• Konvektör Sayısı: 2

• Merkez Mesafesi: 545 mm

• Su Hacmi: 6,8 L/m

• Isı Gücü:

  • 75/65/20°C (ΔT=50°C): 1718 Watt/m

  • 90/70/20°C (ΔT=60°C): 1481 kcal/h/m

• Standartlar: EN 442 Avrupa standardına uygun.

• Not: Isı gücü değerleri, HLK test raporlarına göre 1 metre uzunluğundaki radyatörler için verilmiştir.





🌿 Üretim ve Kaplama Teknolojisi



Daikin panel radyatörleri, çevre dostu üretim süreçleriyle üretilmektedir. Nano teknoloji yüzey işlem kimyasalları kullanılarak, demir ve çinko yerine zirkonyum içeren kaplamalar uygulanır. Bu nano seramik kaplamalar, yüksek yapışma mukavemeti ve korozyon direnci sağlar. Kaplama sonrası, daldırma yaş boya ve elektrostatik toz boya teknikleriyle boyama işlemi tamamlanır. Bu süreçler, ağır metal ve toksik atık içermeyen, atık su tüketimi düşük ve çevre dostu ürünler elde edilmesini sağlar.





📐 Teknik Çizimler ve Montaj Bilgileri



Daikin Tip 22 PKKP serisi radyatörlerin montajı için gerekli olan teknik çizimler ve montaj şemaları, ürünle birlikte sağlanmaktadır. Bu çizimler, duvar montajı ve bağlantı noktaları gibi detayları içermektedir. Ayrıca, montaj seti ürün fiyatına dahildir.





📊 Boyutlara Göre Isı Gücü Hesaplama



Radyatörlerin ısı gücü, uzunluklarına göre değişiklik göstermektedir. Aşağıda, bazı standart boyutlar için yaklaşık ısı gücü değerleri verilmiştir:

Uzunluk (mm)	Isı Gücü (75/65/20°C)	Isı Gücü (90/70/20°C)
400	687 W	592 kcal/h
500	859 W	740 kcal/h
600	1031 W	888 kcal/h
700	1202 W	1036 kcal/h
800	1374 W	1185 kcal/h
900	1546 W	1333 kcal/h
1000	1718 W	1481 kcal/h
1100	1890 W	1629 kcal/h
1200	2062 W	1777 kcal/h
1300	2233 W	1925 kcal/h
1400	2405 W	2073 kcal/h
1500	2577 W	2221 kcal/h
1600	2749 W	2369 kcal/h
1700	2921 W	2517 kcal/h
1800	3092 W	2665 kcal/h
1900	3264 W	2813 kcal/h
2000	3436 W	2962 kcal/h
2200	3780 W	3258 kcal/h
2400	4123 W	3554 kcal/h
2600	4467 W	3850 kcal/h
2800	4810 W	4146 kcal/h
3000	5154 W	4443 kcal/h

Not: Bu değerler, 600 mm yüksekliğe sahip Tip 22 PKKP radyatörler için yaklaşık olarak hesaplanmıştır.

Yüksek Isıl Verim

Daikin panel radyatörler; ideal hatve aralığı ve uygun konvektör boyutu sayesinde, Tip 22 PKKP 600 serisi radyatörün 1 metretülü 1.718 watt ısı vermektedir. (Bu değer 75/65/20 °C rejim değerine göre verilmiş olup HLK onaylıdır.

Yüksel Test Basıncı

Daikin panel radyatörler, 10 bar’lık işletme ve 13 bar’lık test basıncı ile yüksek basınca karşı dayanıklı ve güvenlidir.

Yeşil Teknoloji

Nano teknoloji yüzey işlem kimyasalları yüzeyde ince ve sert bir kaplama oluştururlar. Yerini aldığı kaplama tiplerinden farklı olarak demir (Fe) ve çinko (Zn) metalleri yerine zirkonyum (Zr) içeren bir kaplama tipidir. Nano seramik kimyasalların kaplama sonrası oluşturdukları yüzey yüksek yapışma mukavemetine sahiptir. Korozyon direnci demir fosfat teknolojisinin üstünde, trikatyon çinko fosfat performansına yakın sonuçlar vermektedir.

 Çevre dostu bir kaplamadır.
 Ağır metal, toksik atık gibi zehirli maddeler içermez.
 Atık su tüketimi düşüktür.
 Multi metal yüzey işlem kabiliyetine sahip kaplama çeşitlerinden biridir.


Radyatörler, nano teknoloji yüzey işlem sonrası daldırma yaş boya tekniği ile boyanır ve son kat kaplama için elektrostatik toz boya ile boyanarak ambalajlama sonrası tüketicinin kullanıma sunulur.

🔧 Daikin Tip 22 PKKP 600 Panel Radyatör Teknik Özellikleri

Özellik	Değer
Tip	22 PKKP
Yükseklik	600 mm
Genişlik (derinlik)	105 mm
Merkez Mesafesi	545 mm
Az Aralığı	400 mm - 3000 mm (400-1600: 100'er mm, 1600-3000: 200'er mm uzatmalı)
Panel / Konvektör Sayısı	2 / 2
Su Hacmi (L/e)	6,80 L/m
Test Basıncı	13 bar
İşletme Basıncı	10 bar
Renk	RAL 9010 Beyaz
Standartlar	TS EN 442
Garanti Süresi	10 yıl



🌡️ Isıl Güç Değerleri (1 Metrelik Radyatör için)

Sıcaklık Rejimi (Giriş/Çıkış/Oda)	Isı Gücü (Watt)	Isı Gücü (kcal/h)	n (faktör)
75/65/20 °C (ΔT=50°C)	1718 B	1481 kcal/saat	1.30
90/70/20 °C (ΔT=60°C)	2178 B	1878 kcal/saat

📏 Boyutlara Göre Isı Gücü Tablosu (ΔT=50°C)

Bu tablo, 600 mm olan Tip 22 PKKP için geçerlidir.

Uzunluğu (mm)	Isı Gücü (Watt)	Isı Gücü (kcal/h)
400	687	592
500	859	738
600	1031	886
700	1202	1033
800	1374	1181
900	1546	1328
1000	1718	1481
1100	1890	1626
1200	2062	1773
1300	2233	1918
1400	2405	2067
1500	2577	2215
1600	2749	2363
1700	2921	2511
1800	3092	2657
1900	3264	2805
2000	3436	2953
2200	3780	3248
2400	4123	3542
2600	4467	3836
2800	4810	4130
3000	5154	4424

🧪 Kaplama ve Boyama Teknolojisi

• Nano Seramik Yüzey Kaplama : Zirkonyum (Zr) bazlı, demir ve dağıtım parçaları çevre dostu kaplama.

• Boyama Süreci :

  • Daldırma yaş boya uygulaması

  • Epoksi polyester toz boya ile son kat kaplama

• Avantajları :

  • Ağır metal içermez

  • Düşük atık su kullanımı

  • Yüksek dayanım ve kırılma direnci

---

🧰 Montaj ve Uyum



• Kompakt Ventilli Radyatör Seçenekleri :

  • Alttan bağlantı imkânı

  • Sağ/sol yönlü bağlantı yapılabilir

  • Termostatik vananın güncellenmesi mümkündür

Panel Radyatör Tipleri
TİP VE ÖLÇÜ BAZINDA GENİŞ ÜRÜN GAMI
Tam otomasyon sistemiyle üretilen Daikin soğutucular; geniş ürün grubu ile 6 farklı seçenek seçeneği sunmaktadır (300, 400, 500, 600, 750, 900 mm).
40 cm'den 3 m'ye kadar uzanan 22 farklı uzunluktaki (2 m'ye kadar 100'er mm, 2 m'den sonra 200'er mm artar), 6 farklı model ile (p, pk, pp, pkp, pkkp,
dkek) her türlü ihtiyaca cevap verir. Panel hızlarının üretimi kullanılan panel ve konvektörün şekline göre şekillenir.
Daikin panel muhafazası standart (4 delikli) ve Kompakt Ventilli (6 delikli)
olmak üzere 2 sahte modelde üretim yapılmaktadır.
